3.7.8.2 Wybrzuszenie płytki drukowanej w trakcie uzbrajania
Przy wybrzuszeniu rzędu 2 mm mogą wystąpić problemy z ogniskowaniem znaczników lokalnych
i punktów śladowych pośrodku płytki. Ogniskowa kamery cyfrowej wynosi 2 mm. Przy uwzględ-
nieniu wszystkich tolerancji wartość ta zmniejsza się do 1,5 mm. Ponadto pamiętaj, że wybrzu-
szenie zmniejsza wysokość podzespołów.
3
3
Wybrzuszenie płytki drukowanej do dołu maks. 0,5 mm
3
→ Używaj podparć kołkami magnetycznymi, aby osiągnąć tę wartość.
Ruchome urządzenie zaciskowe
Stała krawędź zaciskowa
Płytka drukowana
Ścianka transportowa
Płytka drukowana
Podparcie
kołkiem
magnetycznym
Ruchome urządzenie zaciskowe
Stała krawędź zaciskowa
Ścianka transportowa
0,5 mm
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 System Vision
161
3.8 System Vision
3.8.1 Budowa
W każdej głowicy Collect&Place jest zintegrowana kamera do podzespołów (patrz rys. 3.5 - 2
strona 124
i rys. 3.5 - 4 strona 128). Kamera do podzespołów, stacjonarna, P&P (typ 33) 55 x 45,
cyfrowa, do głowic MultiStar i TwinStar jest zamocowana na ramie maszyny.
Przy pomocy systemu Vision do podzespołów
– wyznaczane jest dokładne położenie podzespołu w pipecie i
– geometria kształtu obudowy.
Na podstawie znaczników na płytkach drukowanych system Vision do podzespołów ustala
–położenie płytki drukowanej,
–kąt jej skrzywienia
– i zwichrowanie płytki drukowanej.
Kamery do płytek drukowanych są zamocowane na spodzie portali. Za pomocą znaczników na
modułach podajnikowych wyznaczają one dokładną pozycję odbioru podzespołów, co ma
szczególne znaczenie w przypadku mniejszych podzespołów.
OSTRZEŻENIE
O NIEBEZPIECZEŃSTWIE KOLIZJI GŁOWICY 3
Po wymianie głowicy uzbrajającej TwinStar na SpeedStar konieczne jest zdemontowanie stacjo-
narnej kamery cyfrowej typ 33, 55 x 45 i typ 25, 16 x 16) głowicy TwinStar, w przeciwnym razie
głowica SpeedStar będzie się zderzać z obudowami kamer.
Po wymianie głowicy uzbrajającej z TwinStar na MultiStar stacjonarną kamerę cyfrową do pod-
zespołów, typ 33, 55 x 45 należy zamontować w dolnej pozycji.
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
System Vision Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
162
3.8.2 Pozycja montażowa kamer stacjonarnych IC i FC
3.8.2.1 Kamery IC i FC na automatach X4
3

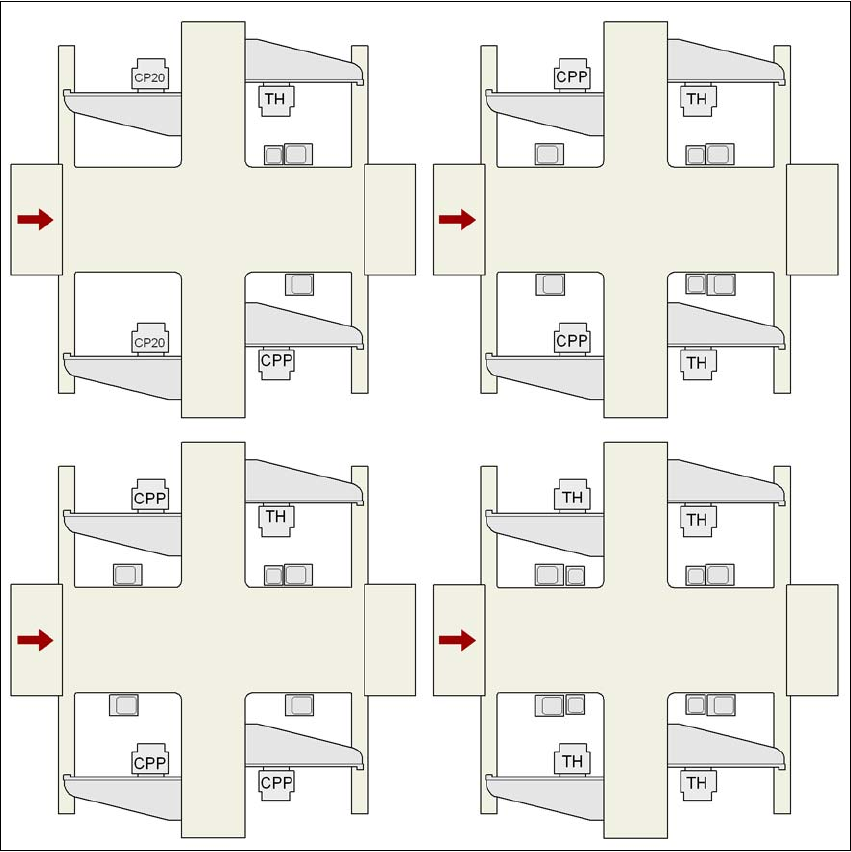

Rys. 3.8 - 1 Kamery IC i FC na automacie X4
CP20 SpeedStar
CPP MultiStar
TH TwinStar
25 Kamera FC, typ 25
33 Kamera IC, typ 33
P1, P2, P3, P4 Portal 1, portal 2, portal 3, portal 4
33
33
25 i 33 33
33
25 i 33
25 i 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
33
25 i 33
33
33 i 25
33 i 25
25 i 33
25 i 33
P3
P4
P2
P1
