Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X System Vision Od wersji opr ogramowania SR.70x.xx Wydanie 01/2011 164 3.8.2.3 Kamery IC i FC na automat ach X2 3 Rys. 3.8 - 3 Kamery IC i FC na automatach …
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 System Vision
163
3.8.2.2 Kamery IC i FC na automatach X3
3
Rys. 3.8 - 2 Kamery IC i FC na automatach X3
CPP MultiStar
TH TwinStar
25 Kamera FC, typ 25
33 Kamera IC, typ 33
P1, P2, P3, P4 Portal 1, portal 3, portal 4
33
25 i 33
33 33 i 25 25 i 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 i 25 25 i 33
P3
P4
P1
33 i 25
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
System Vision Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
164
3.8.2.3 Kamery IC i FC na automatach X2
3

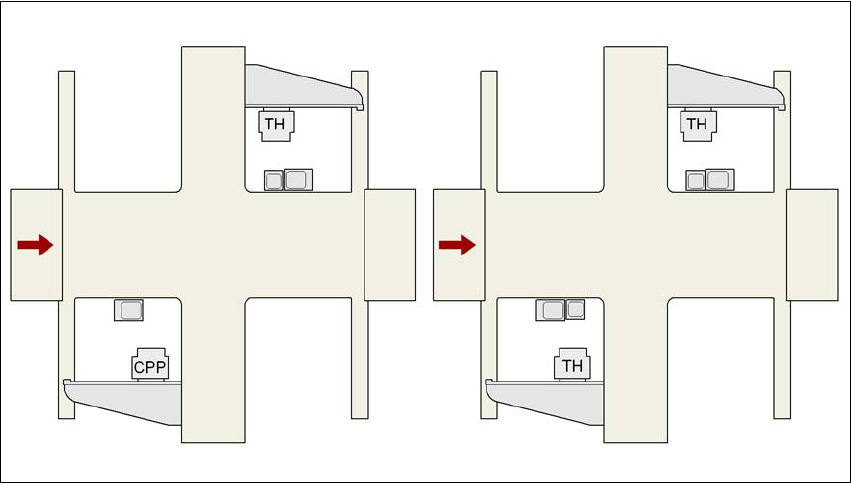

Rys. 3.8 - 3 Kamery IC i FC na automatach X2
CPP MultiStar
TH TwinStar
25 Kamera FC, typ 25
33 Kamera IC, typ 33
P1, P2, P3, P4 Portal 1, portal 3
25 i 33
33 i 25
25 i 33
P3 P3
P1
P1
33
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 System Vision
165
3.8.3 Kamera do podzespołów C&P, typ 30, 27 x 27, cyfrowa
3.8.3.1 Budowa
3

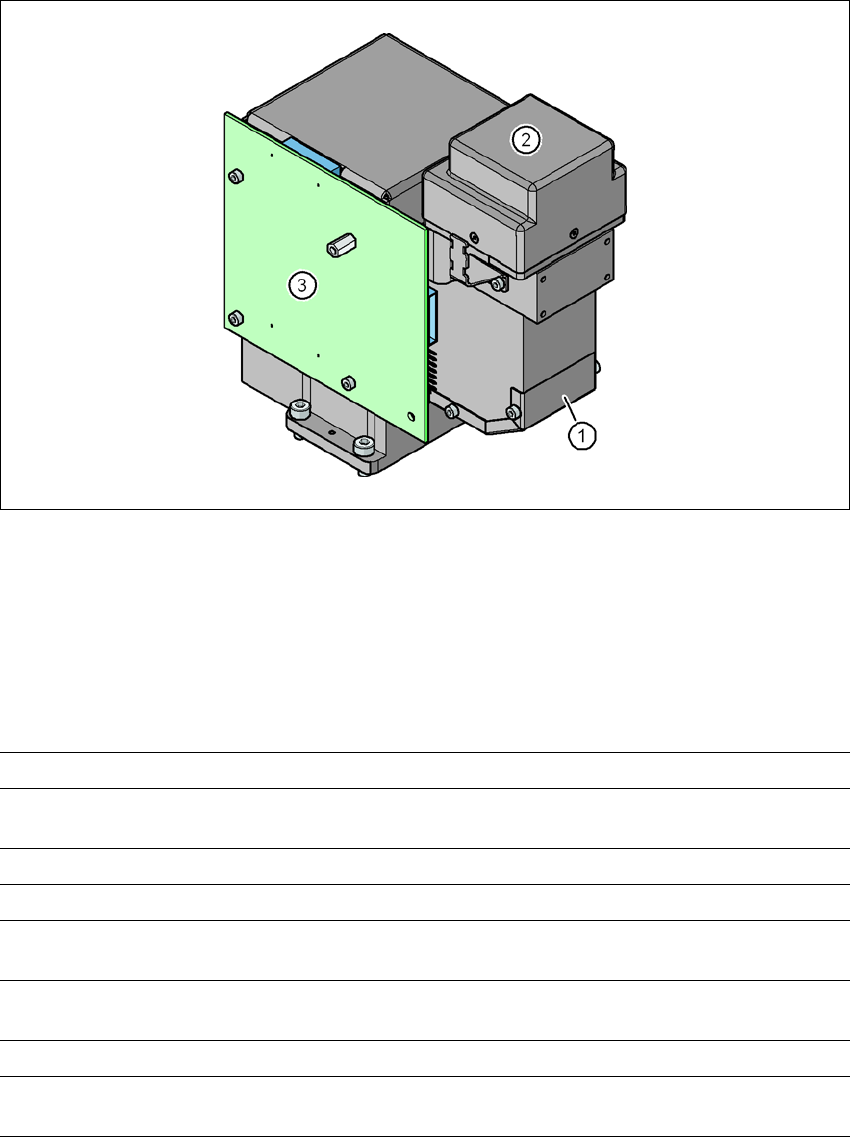

Rys. 3.8 - 4 Kamera do podzespołów C&P, typ 30, 27 x 27, cyfrowa
(1) Optyka kamery do podzespołów i oświetlenie
(2) Wzmacniacz kamery
(3) Sterownik oświetlenia
3.8.3.2 Dane techniczne
3
Wymiary podzespołu 0,3 x 0,3 mm² do 27 x 27 mm²
Gama podzespołów 01005 do 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,25 mm dla podzespołów < 18 x 18 mm²
0,35 mm dla podzespołów 18 x 18 mm²
Min. odstęp między kulkami 0,14 mm dla podzespołów < 18 x 18 mm²
0,2 mm dla podzespołów 18 x 18 mm²
Pole widzenia 32 x 32 mm²
Rodzaj oświetlenia Światło padające
(5 swobodnie programowalnych płaszczyzn)
