Instrukcja eksploatacji SIPLAC E seria X Dane techniczne automatu Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Modu ł y podajnikowe X 179 3.9.2.6 Modu ł podajnika p asa 32 mm X 3 Rys. 3.9 - 8 Modu ł podajnika pasa …
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Moduły podajnikowe X Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
178
3.9.2.5 Moduł podajnika pasa 24 mm X
3
Rys. 3.9 - 7 Moduł podajnika pasa 24 mm X
3
3
3
Moduł podajnika pasa 24 mm X Nr kat. 00141273-xx
Moduł podajnika pasa 24 mm X z czujnikiem splotu Nr kat. 00141293-xx
Szerokość 34,4mm
Wykorzystane stanowiska modułów podajnikowych 3
Skok transportera od 4 mm do 32 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Moduły podajnikowe X
179
3.9.2.6 Moduł podajnika pasa 32 mm X
3

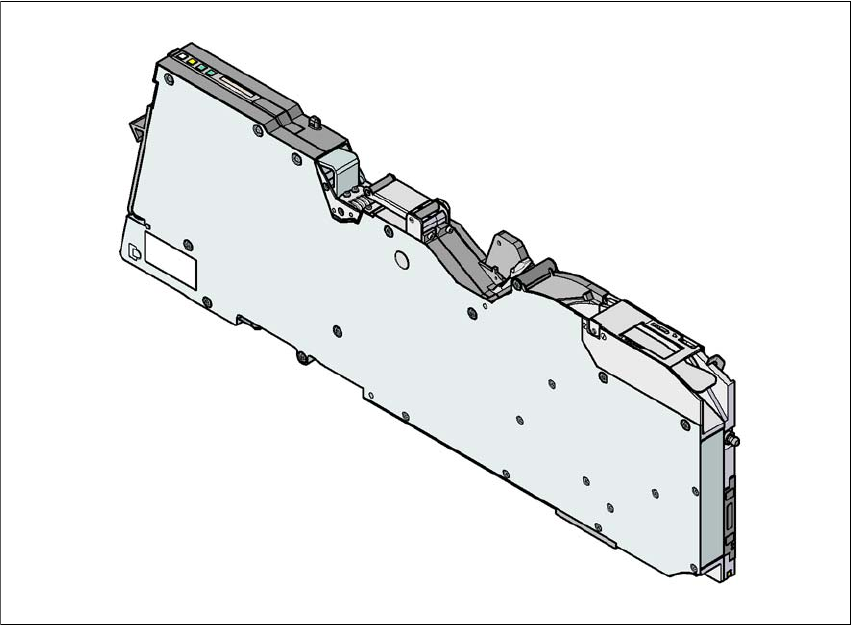

Rys. 3.9 - 8 Moduł podajnika pasa 32 mm X
3
3
Moduł podajnika pasa 32 mm X Nr kat. 00141274-xx
Moduł podajnika pasa 32 mm X z czujnikiem splotu Nr kat. 00141294-xx
Szerokość 46,2mm
Wykorzystane stanowiska modułów podajnikowych 4
Skok transportera od 4 mm do 40 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Moduły podajnikowe X Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
180
3.9.2.7 Moduł podajnika pasa 44 mm X
3
Rys. 3.9 - 9 Moduł podajnika pasa 44 mm X
3
3
3
3
Moduł podajnika pasa 44 mm X Nr kat. 00141275-xx
Moduł podajnika pasa 44 mm X z czujnikiem splotu Nr kat. 00141295-xx
Szerokość 58,0
Wykorzystane stanowiska modułów podajnikowych 5
Skok transportera od 4 mm do 52 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
