Instrukcja eksploatacji SIPLAC E seria X Dane techniczne automatu Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Modu ł y podajnikowe X 181 3.9.2.8 Modu ł podajnika p asa 56 mm X 3 Rys. 3.9 - 10 Modu ł podajnika pasa…
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Moduły podajnikowe X Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
180
3.9.2.7 Moduł podajnika pasa 44 mm X
3
Rys. 3.9 - 9 Moduł podajnika pasa 44 mm X
3
3
3
3
Moduł podajnika pasa 44 mm X Nr kat. 00141275-xx
Moduł podajnika pasa 44 mm X z czujnikiem splotu Nr kat. 00141295-xx
Szerokość 58,0
Wykorzystane stanowiska modułów podajnikowych 5
Skok transportera od 4 mm do 52 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Moduły podajnikowe X
181
3.9.2.8 Moduł podajnika pasa 56 mm X
3

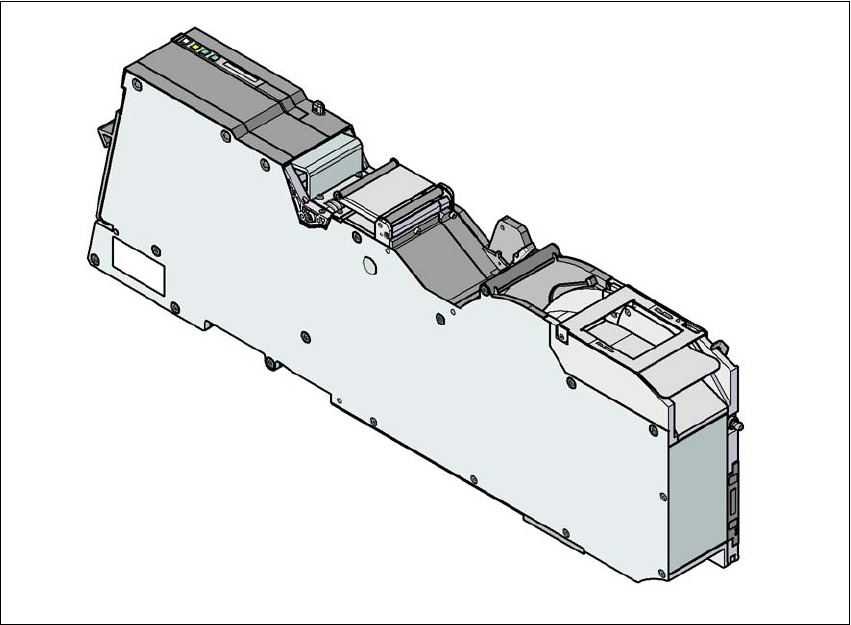

Rys. 3.9 - 10 Moduł podajnika pasa 56 mm X
3
3
3
Moduł podajnika pasa 56 mm X Nr kat. 00141276-xx
Moduł podajnika pasa 56 mm X z czujnikiem splotu Nr kat. 00141296-xx
Szerokość 69,8
Wykorzystane stanowiska modułów podajnikowych 6
Skok transportera od 4 mm do 64 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Moduły podajnikowe X Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
182
3.9.2.9 Moduł podajnika pasa 72 mm X
3
Rys. 3.9 - 11 Moduł podajnika pasa 72 mm X
3
3
3
Moduł podajnika pasa 72 mm X Nr kat. 00141277-xx
Moduł podajnika pasa 72 mm X z czujnikiem splotu Nr kat. 00141297-xx
Szerokość 81,6
Wykorzystane stanowiska modułów podajnikowych 7
Skok transportera od 4 mm do 80 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
