Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Transport i konfiguracja dostawy
209
4 Ustawianie i uruchamianie
4.1 Transport i konfiguracja dostawy
4.1.1 Opakowanie transportowe
Na obszarze Europy automat i wózek na podzespoły są dostarczane na dwóch paletach drewnia-
nych i pakowane w folie plastikowe. Poza granicami Europy automat i wózek na podzespoły są
dostarczane w drewnianych skrzyniach transportowych.
4.1.1.1 Wymiary gabarytowe opakowań transportowych
Wymiary gabarytowe palet i skrzyń drewnianych są podane w poniższej tabeli.
4

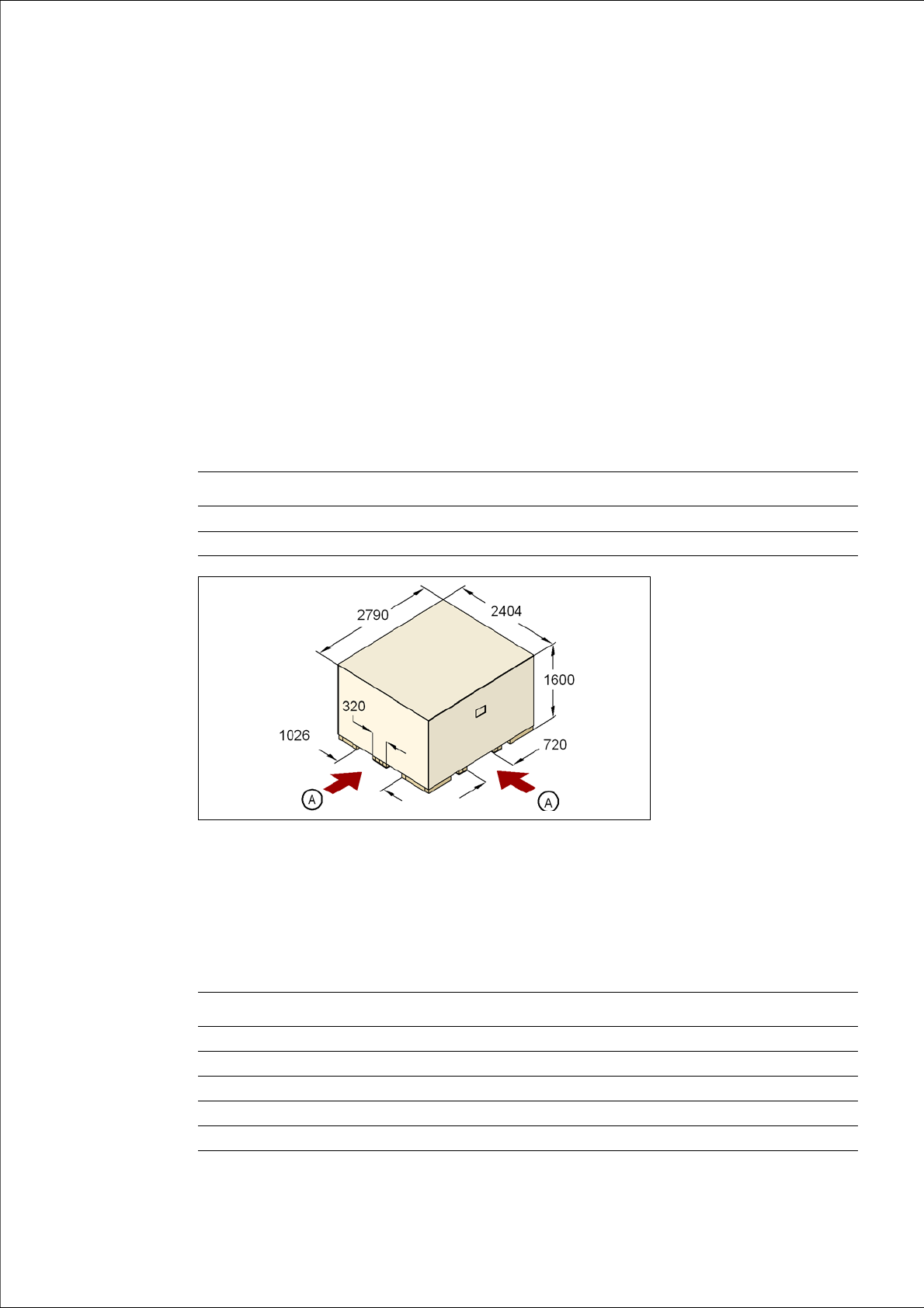

Rys. 4.1 - 1 Skrzynia drewniana - wymiary gabarytowe w milimetrach
(A) Punkty przyłożenia dla wózka widłowego
4.1.1.2 Ciężar automatu gotowego do wysyłki
Poniższa tabela zawiera dane dotyczące ciężaru automatu gotowego do wysyłki wraz z opako-
waniem.
Automat Wózek na podzespoły
Paleta 2790 x 2404 mm² 2060 x 1350 mm²
Skrzynia drewniana 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automat Wysyłka na obszarze Europy Wysyłka zamorska
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
X4I 3859 kg 4359 kg
Wózek na podzespoły 470 kg 550 kg
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Transport i konfiguracja dostawy Wydanie 01/2011
210
4.1.2 Kontrola dostawy
→ Przechowuj automat w opakowaniu aż osiągnie temperaturę otoczenia. W przeciwnym razie
może wystąpić kondensacja.
→ Sprawdź, czy przedmiot dostawy nie został uszkodzony.
→ Sprawdź czujniki wstrząsowe.
→ Rozpakuj automat i akcesoria i sprawdź, czy dostawa jest kompletna (referencyjny dokument
dostawy).
→ Udokumentuj wynik kontroli w raporcie z instalacji / protokole odbioru.
4.1.3 Konfiguracja dostawy
Dostarczany automat jest skonfigurowany następująco.
– Zestaw do montażu po stronie wyjściowej płytek drukowanych (poz. 1 na rys. 4.1 - 2
, strona
211
) jest zdemontowany z maszyny podstawowej.
– Panel osi (poz. 2 na rys. 4.1 - 2
, strona 211) w zestawie do montażu po stronie wyjściowej
płytek drukowanych jest ułożony na poduszce transportowej. Wszystkie kable są podłączone
do panelu osi.
– Ścieżka transportowa transportera pojedynczego jest ustawiona na szerokość 210 mm. W
transporterze podwójnym szerokość ścieżki transportowej 1 wynosi 100 mm a ścieżki trans-
portowej 2 210 mm. Takie ustawienie szerokości ma znaczenie dla precyzyjnego wyjustowa-
nia automatu.
Poza tym w transporterze podwójnym elektryczne połączenia wtykowe między silnikiem
transportera i zaporą świetlną lewej ścieżki transportowej są łatwo dostępne, jest też dość
miejsca do montażu transportera odbiorczego.
– Transportery odbiorcze (poz. 4 na rys. 4.1 - 2
, strona 211) są zdemontowane z transporterów
pojedynczych i podwójnych. Elektryczne połączenia kablowe silników transportowych i zapór
świetlnych są rozłączone.
– Obie klawiatury (poz. 6 na rys. 4.1 - 2
, strona 211) są odłączone.
–Nakładki blaszane do klawiatur (poz. 5 na rys. 4.1 - 2
, strona 211) są zdjęte z zaczepów.
– Oba monitory (poz. 7 na rys. 4.1 - 2
, strona 211) są zdemontowane.
– Obie lampki sygnalizacyjne (poz. 8 na rys. 4.1 - 2
, strona 211) są zdemontowane.
– Wszystkie osie portali są zamocowane zabezpieczeniami transportowymi.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Transport i konfiguracja dostawy
211
4
Rys. 4.1 - 2 Konfiguracja automatu przy dostawie
(1) Zestaw do montażu po stronie wyjściowej płytek drukowanych - na czas dostawy zdemontowany
(2) Panel osi po stronie wyjściowej płytek drukowanych - X4I, X4: portale 2 i 3, X3: portal 3, X2: portale 1 i 3
(3) Osłona transportowa
(4) Transporter odbiorczy
(5) Nakładka blaszana do klawiatury
(6) Klawiatura
(7) Monitor
(8) Lampka kontrolna
(9) Panel Box PC po stronie wejściowej płytek drukowanych
(10) Zestaw do montażu po stronie wejściowej płytek drukowanych - może być w razie potrzeby zdemonto-
wany
(11) Panel osi po stronie wejściowej płytek drukowanych - X4I, X4 i X3: portale 1 i 4
