4.2.1.2 Wartości graniczne drgań
Automat jest niewrażliwy na wstrząsy podłoża. Mimo to powinny być zachowane następujące gra-
niczne wartości drgań.
4
4
4
4
4
4.2.2 Zasilanie sprężonym powietrzem
4.2.2.1 Kontrola zasilania sprężonym powietrzem
Sprawdź, czy zasilanie sprężonym powietrzem jest zgodne ze specyfikacją maszyny (patrz tabela
w punkcie 3.2
, strona 105).
WSKAZÓWKA: 4
W dokumentacji "Konfiguracja sieci (elektrycznej i pneumatycznej) dla instalacji SMD u Klienta",
nr kat. 00191409-xx opisane są metody spełniania wymaganej specyfikacji.
→ Zaprotokołuj charakterystykę sprężonego powietrza w miejscu ustawienia.
OSTRZEŻENIE
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powietrza. Niebez-
pieczeństwo wypadku! 4
Parametry Wartości
Tercjowy współczynnik widmowy prędkości drgań 5 - 100 Hz
v < 250 µm/s
Wartość v
max
w funkcji czasu
v
max
< 1,5 mm/s
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Infrastruktura miejsca ustawienia
219
4.2.2.2 Przyłącze sprężonego powietrza na automacie
4

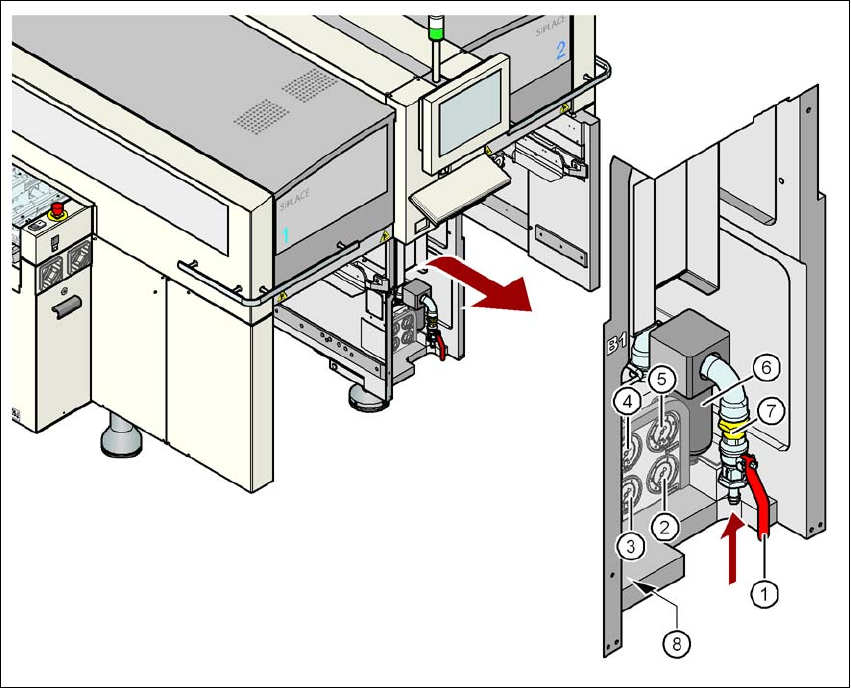

Rys. 4.2 - 1 Podłączenie przewodu sprężonego powietrza
(1) Kurek odcinający w pozycji "OTW."
(2) Manometr ciśnienia zasilania komponentów maszyny
ciśnienie zadane: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr ciśnienia zasilania rozdzielaczy portali
ciśnienie zadane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometr ciśnienia zasilania modułów podajnikowych Bulkcase
ciśnienie zadane: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometr ciśnienia wejściowego
ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtr sprężonego powietrza
(7) Przyłącze sprężonego powietrza
(8) Śruba imbusowa do mocowania panelu instalacji pneumatycznej
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
220
4.2.3 Zasilanie elektryczne
4
Rys. 4.2 - 2 Usytuowanie zasilania elektrycznego na automacie
4
(1) Blokada
(2) Wyłącznik główny z zabezpieczeniem przed ponownym włączeniem
(3) Osłona
