Instrukcja eksploatacji SIPLACE seria X Wprowadzenie
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Opis maszyny
21
1.1.3 SIPLACE X4 LED Placer
X4 LED Placer jest wyposażony w cztery portale, po dwa portale w każdej strefie uzbrajania (SU).
W automacie X4 LED Placer dostępne są następujące konfiguracje głowic uzbrajających:
a) Strefa uzbrajania 1
b) Strefa uzbrajania 2
Parametry wydajności są identyczne jak w automacie do uzbrajania X4. Można je znaleźć w punk-
cie 3.1
, strona 101.
1.1.4 SIPLACE X3
Automat do uzbrajania X3 jest wyposażony w 3 portale, z tego 2 w strefie uzbrajania 1 i jeden w
strefie uzbrajania 2. W automacie X3 dostępne są następujące konfiguracje głowic uzbrajających:
a) Strefa uzbrajania 1
b) Strefa uzbrajania 2
Osiągi można znaleźć w punkcie 3.1, strona 101.
1
Głowice uzbrajające SU2
b
Głowice uzbrajające SU1
a
C&P20/C&P20 CPP / CPP
C&P20/C&P20 Tak Nie
CPP / CPP Tak Tak
1
Głowice uzbrajające SU2
b
Głowice uzbrajające SU1
a
C&P20/C&P20 CPP / CPP CPP/TH TH/TH
C&P20 Tak Nie Nie Nie
CPP Tak Tak Nie Nie
TH Tak Tak Tak Tak
Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
Opis maszyny Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
22
1.1.5 SIPLACE X2
Automat do uzbrajania X2 jest wyposażony w jeden portal w każdej strefie uzbrajania. Dostępne
są następujące konfiguracje głowic uzbrajających:
a) Strefa uzbrajania 1
b) Strefa uzbrajania 2
Osiągi można znaleźć w punkcie 3.1, strona 101.
1.1.6 Zasada działania SIPLACE
Głowice uzbrajające przenoszą podzespoły z nieruchomych modułów podajnikowych na wózek
na podzespoły lub z palet zmieniacza Matrix Tray Changer i umieszczają je na nieruchomych płyt-
kach drukowanych. Automaty do uzbrajania z serii X mają po dwie strefy uzbrajania:
– z transporterem pojedynczym można jednocześnie uzbrajać maks. dwie płytki drukowane.
– z transporterem podwójnym można jednocześnie uzbrajać maks. cztery płytki drukowane.
Zasada "spoczynkowego przygotowania podzespołów" i "nieruchomej płytki drukowanej", która
doskonale sprawdziła się we wszystkich automatach SIPLACE, ma szereg ważnych zalet:
–Uzupełnianie podzespołów lub splatanie pasów nie pociąga za sobą przestojów.
–Bezwstrząsowe podawanie podzespołów umożliwia niezawodne pobieranie nawet najmniej-
szych podzespołów (np. 01005).
–Płytka drukowa, która pozostaje nieruchoma w czasie uzbrajania, zapobiega ześlizgiwaniu
się podzespołów.
– Kombinacja głowic uzbrajających ze zmieniaczami pipet gwarantuje zawsze optymalną kon-
figurację pipet dla poszczególnych procesów uzbrajania. Umożliwia to zminimalizowanie
przesuwów i optymalizację kolejności uzbrajania.
Wysoka elastyczność, ekonomika i niezawodność uzbrajania gwarantują wysoka produktywność
automatów z serii SIPLACE X. Minimalne przestoje zwiększają stopień wykorzystania, przyczy-
niając się do wzrostu produktywności.
1
Głowice uzbrajające SU2
b
Głowice uzbrajające SU1
a
C&P20 CPP TH
C&P20 Tak Nie Nie
CPP Tak Tak Nie
TH Tak Tak Tak
Instrukcja eksploatacji SIPLACE seria X Wprowadzenie
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Opis maszyny
23
1

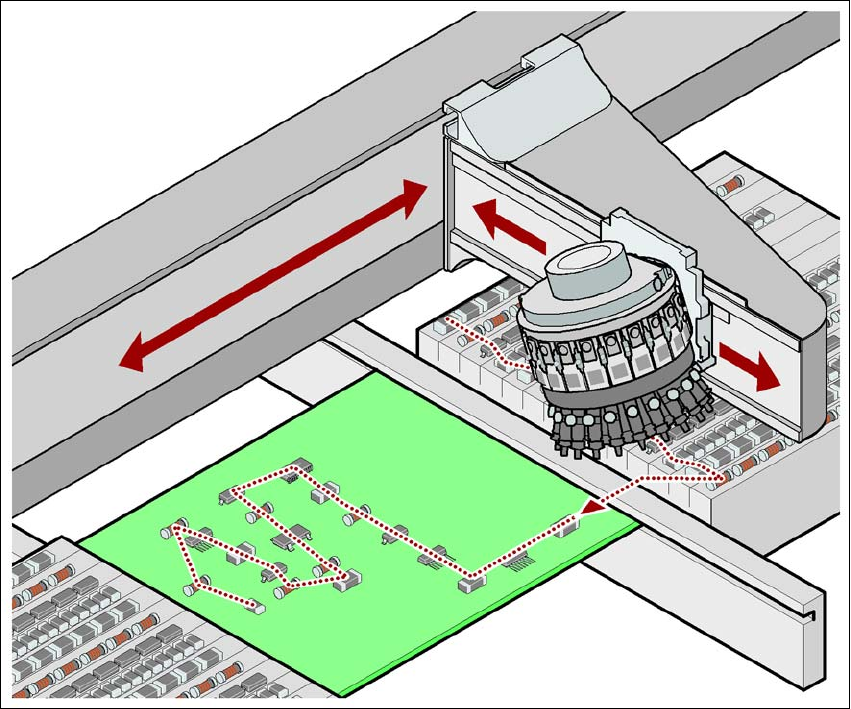

Rys. 1.1 - 1 Zasada uzbrajania w metodzie Collect&Place
1
1
1.1.7 Nowe opcje i osiągi
W celu rozszerzenia funkcjonalności automatu oferowane są następujące nowe opcje.
1.1.7.1 SIPLACE MultiStar (CPP) i nowa standardowa kamera do podzespołów, typ 30
Nowa kamera do podzespołów typu 30 zastępuje instalowaną do tej pory na głowicy CPP kamerę
typu 29. Można ją zastosować do produkcji prototypowej z podzespołami 01005.
1.1.7.2 Czujnik współpłaszczyznowości 3D
W maszynie z oprogramowaniem w wersji od SR.705.03 pomiar współpłaszczyznowości jest zin-
tegrowany w oprogramowaniu stacji. Czujnik współpłaszczyznowości 3D może być instalowany
w automatach do uzbrajania X4, X3 i X2 na następujących stanowiskach:
