Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
220
4.2.3 Zasilanie elektryczne
4

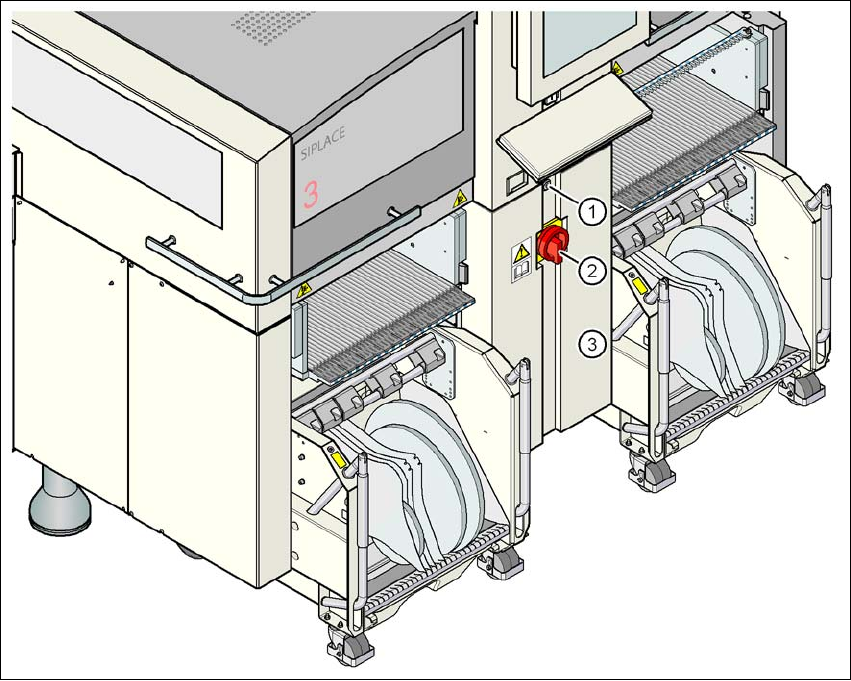

Rys. 4.2 - 2 Usytuowanie zasilania elektrycznego na automacie
4
(1) Blokada
(2) Wyłącznik główny z zabezpieczeniem przed ponownym włączeniem
(3) Osłona
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Infrastruktura miejsca ustawienia
221
4.2.3.1 Informacje o zagrożeniach
OSTRZEŻENIE
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~,
3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewodzą więc napięcia grożące
śmiercią - nawet przy wyłączonym wyłączniku głównym. Nieprawidłowe obchodzenie się z auto-
matem może doprowadzić do śmierci lub ciężkiego uszkodzenia ciała a także do znacznych
szkód materialnych. 4
→ Dlatego koniecznie przestrzegaj obowiązujących przepisów bezpieczeństwa i norm DIN
(zwłaszcza DIN EN 60 204, część 1).
→ Tylko wykwalifikowany i certyfikowany personel może otwierać osłonę nad panelem zasilania
elektrycznego i podłączać automat do zasilania elektrycznego.
4
4
4.2.3.2 Kontrola zasilania sieciowego
Sprawdź, czy zasilanie elektryczne jest zgodne ze specyfikacją maszyny (patrz tabela w punkcie
3.2
, strona 105).
WSKAZÓWKA: 4
W dokumentacji "Konfiguracja sieci (elektrycznej i pneumatycznej) dla instalacji SMD u Klienta",
nr kat. 00191409-xx opisane są metody spełniania wymaganej specyfikacji.
WSKAZÓWKA: 4
Ze względów technicznych w zasilaniu elektrycznym występują obciążenia szczytowe. W razie
potrzeby należy dowiedzieć się o impedancję sieci w lokalnym zakładzie energetycznym.
4.2.3.3 Sieciowy kabel zasilający - specyfikacja
Obowiązuje następująca specyfikacja sieciowego kabla zasilającego:
5 x 6 mm² dla 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² dla 3 x 200 V~/ 3 x 208 V~ / 3 x 230 V~
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
222
OSTRZEŻENIE 4
Przewody elektryczne do każdego automatu oraz do zainstalowanych opcji (np. MTC) muszą
być jednoznacznie oznakowane z zapewnieniem bezproblemowego prawidłowego przyporząd-
kowania. Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
4
Rys. 4.2 - 3 Przekrój żył sieciowego kabla zasilającego
(1) Sieciowy kabel zasilający
(2) Kątownik do dwuzłączki kablowej
