Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Infrastruktura miejsca ustawienia
221
4.2.3.1 Informacje o zagrożeniach
OSTRZEŻENIE
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~,
3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewodzą więc napięcia grożące
śmiercią - nawet przy wyłączonym wyłączniku głównym. Nieprawidłowe obchodzenie się z auto-
matem może doprowadzić do śmierci lub ciężkiego uszkodzenia ciała a także do znacznych
szkód materialnych. 4
Dlatego koniecznie przestrzegaj obowiązujących przepisów bezpieczeństwa i norm DIN
(zwłaszcza DIN EN 60 204, część 1).
Tylko wykwalifikowany i certyfikowany personel może otwierać osłonę nad panelem zasilania
elektrycznego i podłączać automat do zasilania elektrycznego.
4
4
4.2.3.2 Kontrola zasilania sieciowego
Sprawdź, czy zasilanie elektryczne jest zgodne ze specyfikacją maszyny (patrz tabela w punkcie
3.2
, strona 105).
WSKAZÓWKA: 4
W dokumentacji "Konfiguracja sieci (elektrycznej i pneumatycznej) dla instalacji SMD u Klienta",
nr kat. 00191409-xx opisane są metody spełniania wymaganej specyfikacji.
WSKAZÓWKA: 4
Ze względów technicznych w zasilaniu elektrycznym występują obciążenia szczytowe. W razie
potrzeby należy dowiedzieć się o impedancję sieci w lokalnym zakładzie energetycznym.
4.2.3.3 Sieciowy kabel zasilający - specyfikacja
Obowiązuje następująca specyfikacja sieciowego kabla zasilającego:
5 x 6 mm² dla 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² dla 3 x 200 V~/ 3 x 208 V~ / 3 x 230 V~
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
222
OSTRZEŻENIE 4
Przewody elektryczne do każdego automatu oraz do zainstalowanych opcji (np. MTC) muszą
być jednoznacznie oznakowane z zapewnieniem bezproblemowego prawidłowego przyporząd-
kowania. Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
4

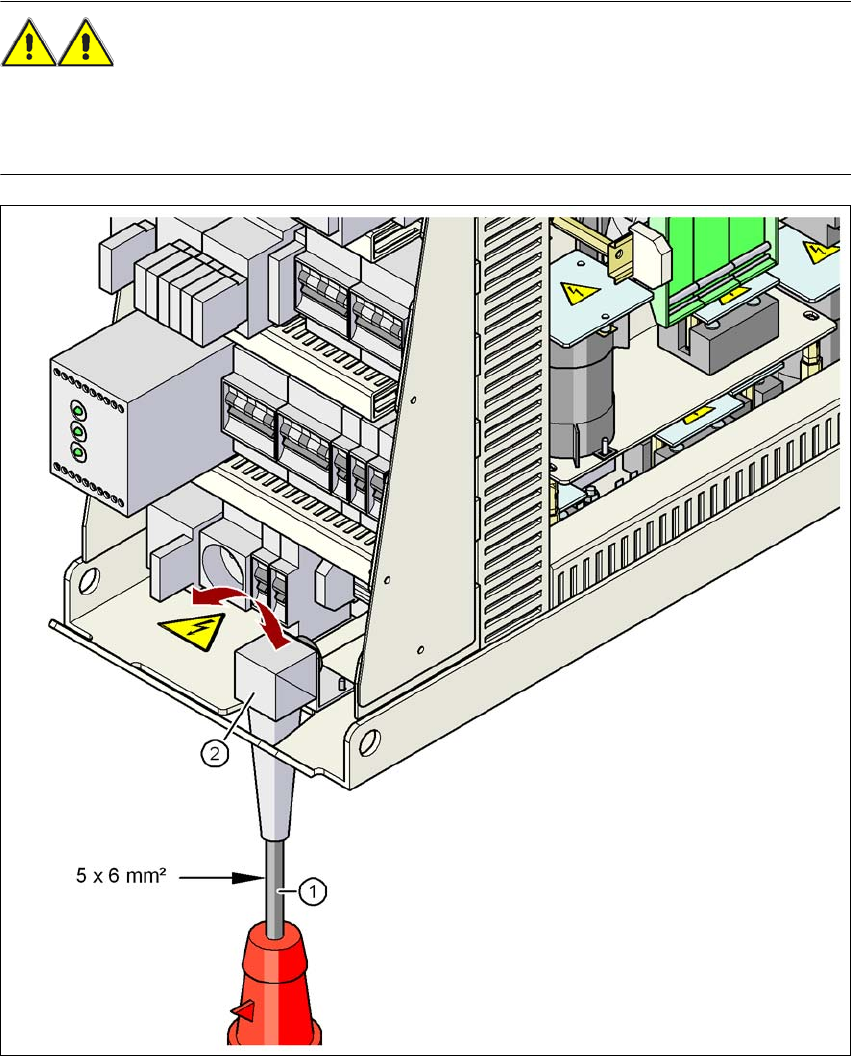

Rys. 4.2 - 3 Przekrój żył sieciowego kabla zasilającego
(1) Sieciowy kabel zasilający
(2) Kątownik do dwuzłączki kablowej
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Infrastruktura miejsca ustawienia
223
4.2.3.4 Podłączanie sieciowego kabla zasilającego
4

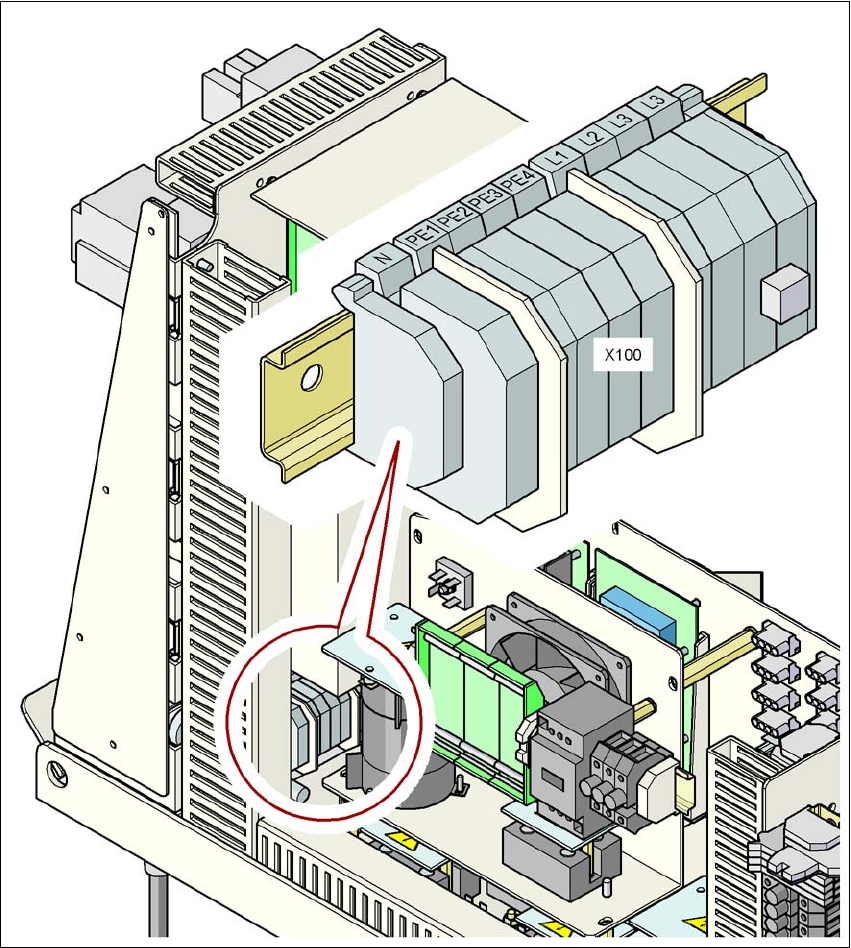

Rys. 4.2 - 4 Pole zaciskowe do podłączenia kabla sieciowego
(L1) Faza prądu trójfazowego
(L2) Faza prądu trójfazowego
(L3) Faza prądu trójfazowego
(N) Przewód zerowy
(PE) Przewód ochronny PE1, PE2, PE3, PE4
(X100) Pole zaciskowe
