Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
222
OSTRZEŻENIE 4
Przewody elektryczne do każdego automatu oraz do zainstalowanych opcji (np. MTC) muszą
być jednoznacznie oznakowane z zapewnieniem bezproblemowego prawidłowego przyporząd-
kowania. Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
4
Rys. 4.2 - 3 Przekrój żył sieciowego kabla zasilającego
(1) Sieciowy kabel zasilający
(2) Kątownik do dwuzłączki kablowej
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Infrastruktura miejsca ustawienia
223
4.2.3.4 Podłączanie sieciowego kabla zasilającego
4
Rys. 4.2 - 4 Pole zaciskowe do podłączenia kabla sieciowego
(L1) Faza prądu trójfazowego
(L2) Faza prądu trójfazowego
(L3) Faza prądu trójfazowego
(N) Przewód zerowy
(PE) Przewód ochronny PE1, PE2, PE3, PE4
(X100) Pole zaciskowe
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
224
→ Na każdym końcu żyły zacisnąć zacisk tulejkowy.
→ Poluzować nakrętkę na kątowej dwuzłączce kablowej (poz. 2 na rys. 4.2 - 3
, strona 222).
→ Rozłożyć kątową dwuzłączkę kablową.
→ Przełożyć sieciowy kabel zasilający przez kątową dwuzłączkę kablową do pola zaciskowego
X100 (patrz X100 na rys. 4.2 - 4
, strona 223).
→ Zacisnąć kabel, zapewniając odpowiednio duży promień wygięcia. Żyły nie mogą być zała-
mane.
→ Złożyć kątową dwuzłączkę kablową (poz. 2 na rys. 4.2 - 3
, strona 222) i dokręcić nakrętkę
bez użycia narzędzi.
4.2.3.5 Kontrola przyłączy w układzie pierwotnym transformatora trójfazowego T1
Układ pierwotny transformatora trójfazowego T1 musi być skonfigurowany na odpowiednie napię-
cie zasilania.
→ Dlatego sprawdź na listwie zaciskowej (patrz rys. 4.2 - 5
), czy układ pierwotny transformatora
trójfazowego jest prawidłowo podłączony na wymagane napięcie zasilania.
4

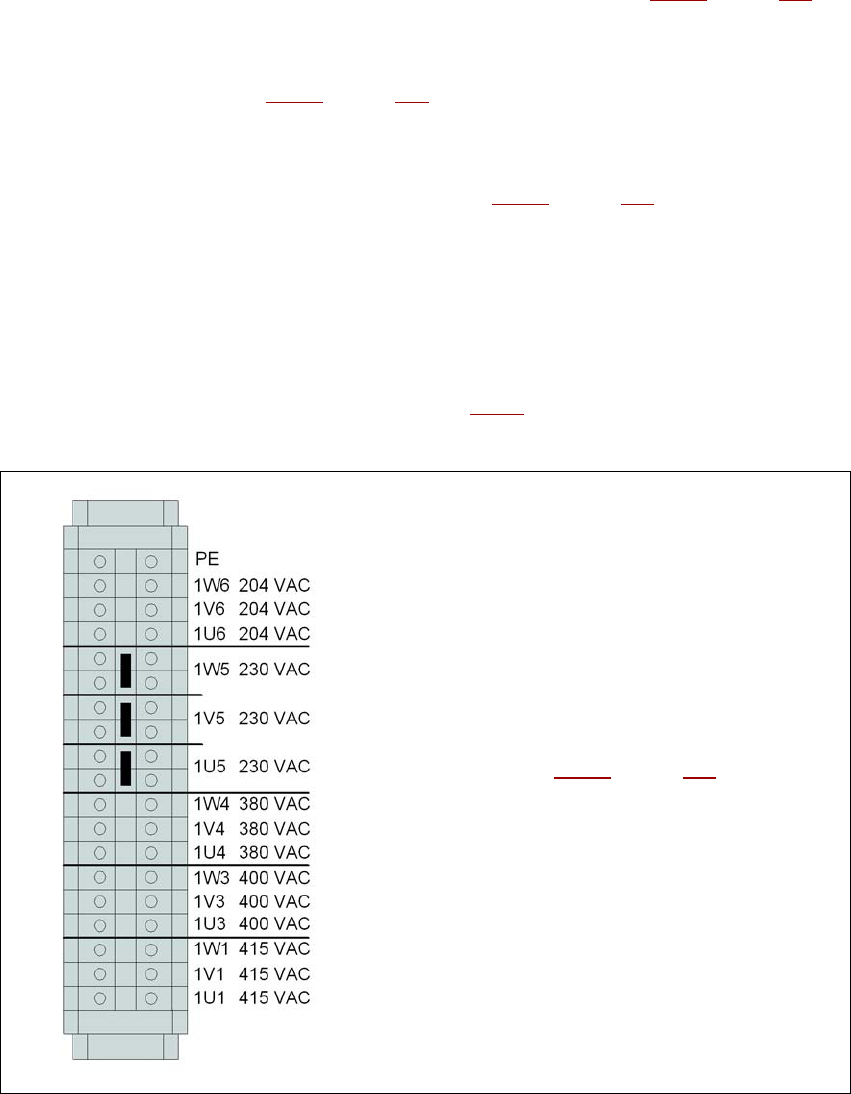

Rys. 4.2 - 5 Pole zaciskowe układu pierwotnego transformatora trójfazowego T1
Położenie pola zaciskowego patrz
poz. 3 na rys. 4.2 - 6
, strona 225
