WSKAZÓWKA 4
Japońskie sieci zasilające (3 x 200 V~) i sieci zasilające w USA (3 x 208 V~) należy podłączać
do zacisków na 3 x 204 V~.
4
4
4
4
Rys. 4.2 - 6 Położenie pola zaciskowego z przyłączami układu pierwotnego transformatora trójfazowego T1
(1) Transformator trójfazowy T1
(2) Tabliczka ze schematem przyłączeniowym układu pierwotnego
(3) Pole zaciskowe z przyłączami układu pierwotnego transformatora trójfazowego T1
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Infrastruktura miejsca ustawienia Wydanie 01/2011
226
4.2.3.6 Kontrola mostków do ogranicznika prądu włączeniowego
Zależnie od napięcia zasilania należy skonfigurować ogranicznik prądu włączeniowego. Służą do
tego mostki wtykowe na pycie ogranicznika prądu włączeniowego (poz. 1 na rys. 4.2 - 7
, strona
226
).
4

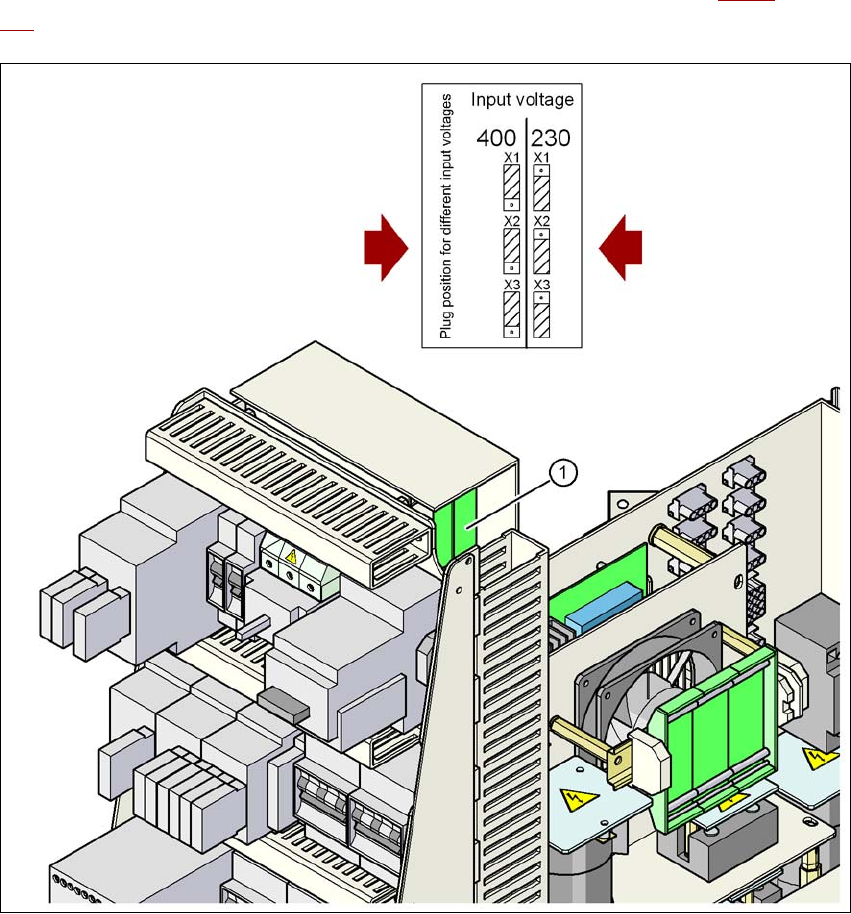

Rys. 4.2 - 7 Położenie płyty i wtyczek ogranicznika prądu włączeniowego
4
(1) Płyta ogranicznika prądu włączeniowego
X1, X2, X3 Wtyki do konfigurowania ogranicznika prądu włączeniowego na pycie
→ Sprawdź założone mostki i w razie potrzeby skoryguj.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
227
4.3 Ustawianie automatu
4.3.1 Wysokości transporterów płytek drukowanych automatu
Automat można ustawić na następujące wysokości transporterów płytek drukowanych:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (wysokość standardowa) 4
950 mm ± 15 mm (wysokość SMEMA) 4
WSKAZÓWKA 4
Jako wysokość transportera pytek drukowanych określamy odległość między górną krawędzią
pasa transportowego płytek drukowanych i dolną krawędzią łap maszyny.
4.3.2 Ostrzeżenia
ZAGROŻENIE 4
Ustawianie automatu i jego uruchamianie może być wykonywane tylko przez techników firmy
ASM AS lub inne certyfikowane osoby.
→ Przestrzegaj obowiązujących w tym zakresie przepisów bezpieczeństwa pracy.
→ W celu zamontowania łap maszyny nigdy nie kładź się pod automatem. Wszystkie podzespo-
ły i części można zamontować z wolnych przestrzeni przeznaczonych na stoły na podzespo-
ły. Jeżeli mimo to zamierzasz wykonywać czynności montażowe od spodu automatu,
automat musi być dodatkowo zabezpieczony odpowiednimi środkami. Stosowanie wózka
widłowego jako jedynego podparcia jest niedopuszczalne!
→ Zwróć uwagę, aby portale były ustawione nad strefą transportera pytek drukowanych, aby nie
ograniczały swobody ruchów głowy w trakcie montażu. W ten sposób unikniesz ryzyka ura-
zów.
→ Do regulacji wysokości automatu potrzebne są dwie osoby:
– jedna osoba wykonuje niezbędne czynności montażowe,
– druga osoba obserwuje stabilność położenia podniesionego na czas montażu automatu.
→ W celu ochrony stóp noś specjalnie wzmocnione obuwie. Jedna
łapa maszyny waży
ok. 20 kg.
