Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
240
→ Zdejmij obie blachy boczne (poz. 6 na rys. 4.3 - 8, strona 239).
OSTROŻNIE 4
Nie odkręcaj jednocześnie trzech dolnych śrub, lecz tylko je poluzuj, aby blacha boczna nie
spadła.
→ Odłącz kabel uziemiający od blachy bocznej.
→ Zdejmij obie pary drzwi (poz. 2 na rys. 4.3 - 8
, strona 239) z zestawu do montażu (poz. 1).
WSKAZÓWKA: 4
Aby uniknąć uszkodzeń, radzimy, aby przy montażu zestawu do montażu pomagała druga
osoba.
→ Odstaw panel osi (poz. 8 na rys. 4.3 - 8
, strona 239) z boku automatu, aby mieć dość miejsca
do montażu zestawu do montażu (poz. 1 na rys. 4.3 - 8
, strona 239).
→ Uważaj, aby nie naprężać kabli połączeniowych do panelu osi.
→ Unieś zestaw do montażu (poz. 1 na rys. 4.3 - 8
, strona 239) za ramę maszyny i ustaw go
tak, aby kątowniki montażowe przylegały do listwy montażowej (poz. 7 na rys. 4.3 - 8
, strona
239
).
OSTROŻNIE 4
Zwróć uwagę, aby zestaw do montażu nie kolidował z wałkiem sześciokątnym transportera<
płytek drukowanych oraz aby wałek sześciokątny nie skrzywił się.
→ Zamocuj zestaw do montażu 4 śrubami z łbem walcowym M6x16 i odpowiednimi podkładka-
mi okrągłymi (poz. 3 na rys. 4.3 - 8
, strona 239).
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
241
4.3.7.3 Mocowanie prowadnicy wałka sześciokątnego
→ W transporterze pojedynczym zamocuj jedną prowadnicę wałka sześciokątnego (poz. 8 na
rys. 4.3 - 7
, strona 237) do zestawu do montażu dwiema śrubami z łbem walcowym M6x16 i
podkładkami okrągłymi.
→ W transporterze podwójnym zamocuj dwie prowadnice wałka sześciokątnego (poz. 8 na rys.
4.3 - 7
, strona 237) do zestawu do montażu dwiema śrubami z łbem walcowym M6x16 i pod-
kładkami okrągłymi.
4.3.7.4 Wykonanie połączeń kablowych - zestawu do montażu po stronie wyjściowej
płytek drukowanych
4
4
4
4
4
Lewa strona zestawu do montażu
(patrząc w kierunku transportu)
Wtyk/kabel do wtyku/kabla
Przycisk ZATRZYMANIA AWARYJNEGO
Przycisk Start/Stop
X63/03020687 X63/03002526
Wyłącznik kołpaka ochronnego, stanowisko 3
X53/03020409 X53/03002528
Przycisk zespołu wciągowego wózka na podzespoły,
stanowisko 3
X232/03021056 X232/03021053
Prawa strona zestawu do montażu
(patrząc w kierunku transportu)
Wtyk/kabel do wtyku/kabla
Przycisk Start/Stop
Przełącznik osłony transportera płytek drukowanych
X62/03020410 X62/03002525
Wyłącznik kołpaka ochronnego, stanowisko 2
X52/03006476 X52/03002527
Przycisk zespołu wciągowego wózka na podzespoły,
stanowisko 2
X222/03021056 X222/03021052
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
242
4.3.7.5 Montaż kabla uziemiającego do drzwi
→ Zamocuj oba kable uziemiające do drzwi (poz. 4 na rys. 4.3 - 8, strona 239) do ramy maszyny
w opisany niżej sposób.
4

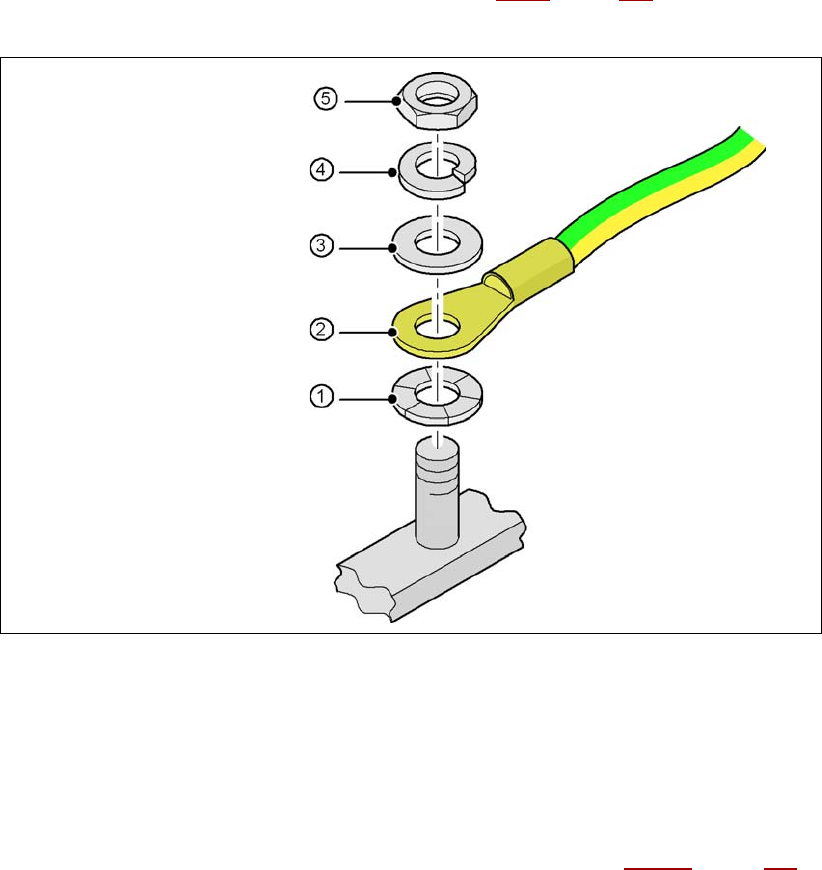

Rys. 4.3 - 9 Montaż kabla uziemiającego
4
4
4
4
4
4.3.7.6 Kontrola i ustawianie wyłączników kołpaków ochronnych
→ Sprawdź działanie wyłączników kołpaków ochronnych (poz. 2 na rys. 4.3 - 17, strona 258).
→ W razie potrzeby wyjustuj wyłączniki kołpaków ochronnych (patrz instrukcja serwisowa).
Nakrętka sześciokątna M5
Podkładka sprężysta M5,
DIN 7980
Podkładka okrągła M5, DIN 125
Końcówka kablowa,
pierścieniowa
Podkładka stykowa
