Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
242
4.3.7.5 Montaż kabla uziemiającego do drzwi
→ Zamocuj oba kable uziemiające do drzwi (poz. 4 na rys. 4.3 - 8, strona 239) do ramy maszyny
w opisany niżej sposób.
4
Rys. 4.3 - 9 Montaż kabla uziemiającego
4
4
4
4
4
4.3.7.6 Kontrola i ustawianie wyłączników kołpaków ochronnych
→ Sprawdź działanie wyłączników kołpaków ochronnych (poz. 2 na rys. 4.3 - 17, strona 258).
→ W razie potrzeby wyjustuj wyłączniki kołpaków ochronnych (patrz instrukcja serwisowa).
Nakrętka sześciokątna M5
Podkładka sprężysta M5,
DIN 7980
Podkładka okrągła M5, DIN 125
Końcówka kablowa,
pierścieniowa
Podkładka stykowa
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
243
4.3.7.7 Instalacja "dolnej" blachy zabezpieczającej
Automaty są dostarczane tylko z jedną blachą zabezpieczającą "dolną". Jeżeli automaty są mon-
towane w linii produkcyjnej, nie jest potrzebna blacha zabezpieczająca między sąsiadującymi
bezpośrednio transporterami wyjściowymi i wejściowymi.
OSTRZEŻENIE 4
Zasadniczo zamontuj po stronie wejściowej pierwszego automatu i po stronie wyjściowej ostat-
niego automatu linii "dolną" blachę zabezpieczającą (nr kat. 03045426-xx) za pomocą 4 śrub
imbusowych M4x12. Uniemożliwi to nieupoważniony dostęp personelu do wnętrza automatu.
4

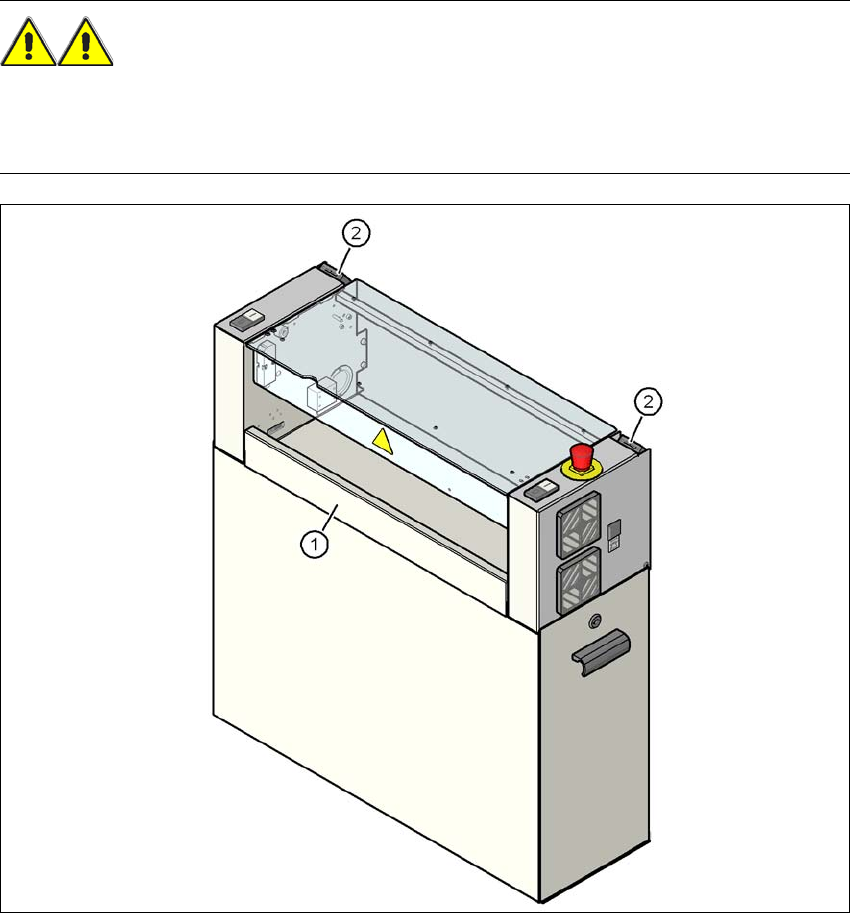

Rys. 4.3 - 10 Montaż "dolnej" blachy zabezpieczającej po stronie wyjściowej płytek drukowanych
(1) Blacha zabezpieczająca "dolna", nr kat. 03045426-xx
(2) Wyłącznik kołpaka ochronnego
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
244
4.3.8 Instalacja panelu osi
4.3.8.1 Panel osi X2 (portal 1 i portal 3) - punkty połączeń elektrycznych
4
Rys. 4.3 - 11 Panel osi X2 (portal 1 i portal 3), tył - punkty połączeń elektrycznych
Wtyk
Wtyk
Wtyk
