Instrukcja eksploatacji SIPLACE ser ia X Wprowadzenie Od wersji oprogramowania SR.70x .xx Wydanie 01/2011 Opis maszyny 25 1.1.8 Numer seryjny automatu Numer seryjny automatu jest umieszczony w dwóch miejscach. – Numer se…
Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
Opis maszyny Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
24
1
Czujnik współpłaszczyznowości 3D odczytuje linią laserową nóżki podzespołów lub kulki. We
współpracy z głowicą SIPLACE TwinHead metoda ta zapewnia szybszy pomiar np. podzespołów
BGA.
1.1.7.3 Kamera Multicolor, typ 24
Od tej wersji oprogramowania kamera Multicolor typu 24 może być instalowana do mierzenia
znaczników i punktów śladowych zamiast standardowej kamery do płytek drukowanych. W celu
poprawy kontrastu znaczników i punktów śladowych można wybrać jeden z trzech rodzajów
oświetlenia.
1.1.7.4 SIPLACE X4 LED Placer
Od wersji oprogramowania SR.705 do automatów do uzbrajania SIPLACE X4 oferujemy konfigu-
rację, dostosowaną specjalnie do potrzeb klientów do produkcji tych LED Backlight Units.
Podstawę systemu SIPLACE X4 LED Placer stanowi automat SIPLACE X4 z czterema głowicami
uzbrajającymi C&P20 lub CPP. Zamiast wózków do podzespołów zainstalowane są specjalne sto-
ły. Specjalne, indywidualnie zaprojektowane przenośniki Bowl dostarczają elementy LED. Jeżeli
na danym stanowisku uzbrajany jest tylko przenośnik Bowl, nie musi być na nim zainstalowany
obcinacz pasów. Przenośniki są optymalnie obsługiwane przez oprogramowanie stacji - przykła-
dowo z funkcją Empty-Feeder. Ponadto możliwe jest doposażenie w dodatkowe moduły podajni-
kowe SIPLACE X. Pojedyncze i podwójne transportery płytek drukowanych przetwarzają płytki o
szerokości do 850.
Automat do uzbrajania Stanowisko
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 lub 3
Instrukcja eksploatacji SIPLACE seria X Wprowadzenie
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Opis maszyny
25
1.1.8 Numer seryjny automatu
Numer seryjny automatu jest umieszczony w dwóch miejscach.
– Numer seryjny bez wiodących zer, np. B-1, jest wybity na lewym boku ramy maszyny po stro-
nie panelu urządzeń pneumatycznych (patrz poz. 1 na rys. 1.1 - 2
).
– Numer seryjny z wiodącymi zerami, np. B-001, jest wytłoczony na tabliczce znamionowej
(patrz poz. 2 na rys. 1.1 - 2
).
1

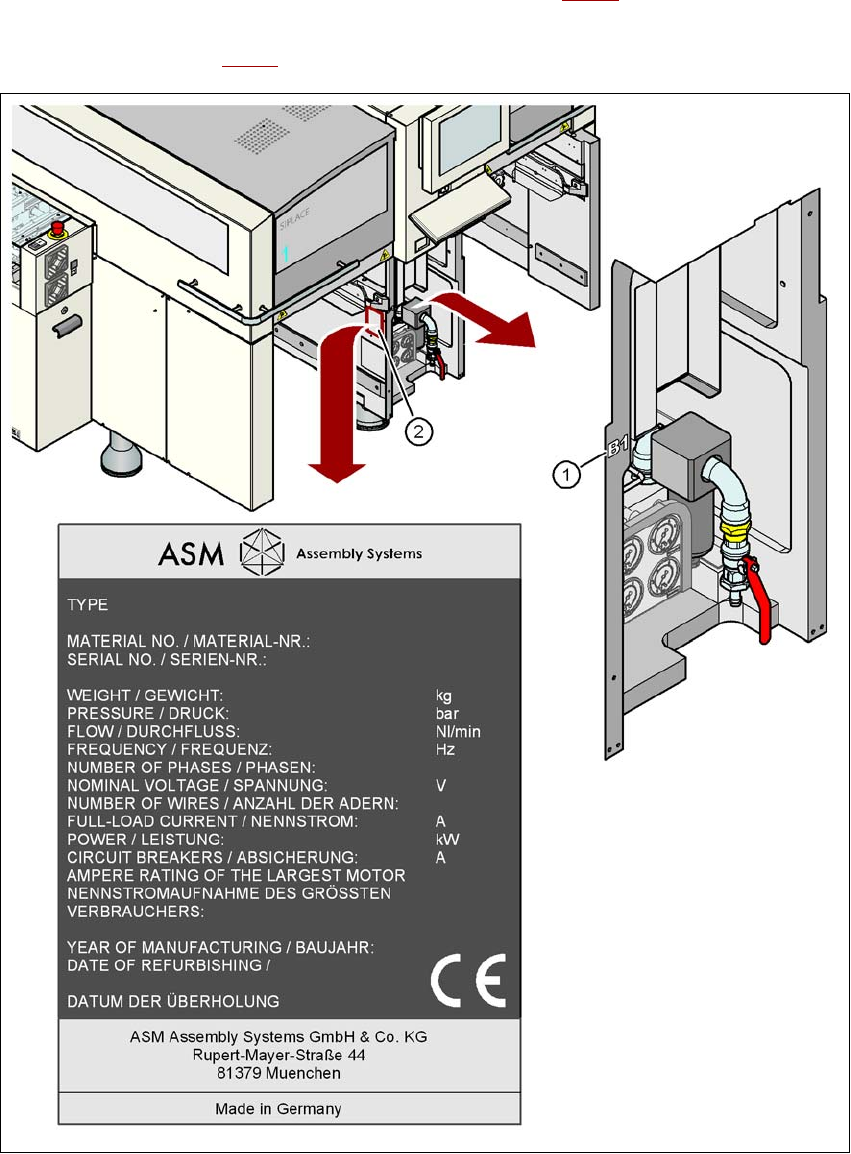

Rys. 1.1 - 2 Rozmieszczenie numeru seryjnego na automacie X4
Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
Opis maszyny Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
26
1.1.9 Deklaracja zgodności WE
Opisany niżej produkt/urządzenie 1
Produkt: Automat do uzbrajania
Typ: SIPLACE X4I SIPLACE X4 SIPLACE X3 SIPLACE X2
Nr kat.: 0011977x 0011978x 0011975x 0011970x 1
producenta
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
jest zgodny z przepisami i normami podanymi w dostarczonej w komplecie
deklaracji zgodności WE.
1.1.10 Użycie zgodne z przeznaczeniem
Produkt może być używany tylko do celów podanych w katalogach i opisach technicznych, czyli
do montażu podzespołów SMD, wyłącznie we współpracy z zalecanymi lub dopuszczonymi przez
ASM Assembly Systems GmbH & Co. KG (ASM AS) urządzeniami i komponentami innych pro-
ducentów. Odmienne lub wykraczające poza powyższe użycie jest uważane za niezgodne z prze-
znaczeniem.
W razie użycia niezgodnego z przeznaczeniem ASM Assembly Systems GmbH & Co. KG nie po-
nosi odpowiedzialności cywilnej za ewentualne szkody ani nie udziela gwarancji niezawodnego i
zgodnego z ich funkcjami działania komponentów.
Użycie zgodne z przeznaczeniem obejmuje także przestrzeganie wszystkich wskazówek zawar-
tych w instrukcji eksploatacji.
Niezawodna i bezpieczna eksploatacja produktu wymaga prawidłowego transportu, składowania,
ustawiania i montażu oraz starannej obsługi i utrzymania.
1.1.11 Użycie niezgodne z przeznaczeniem
W razie użycia produktu niezgodnego z przeznaczeniem mogą występować zagrożenia dla zdro-
wia i życia a także szkody materialne. Z tego względu użycie niezgodne z przeznaczeniem jest
zabronione. W razie użycia niezgodnego z przeznaczeniem ASM Assembly Systems GmbH &
Co. KG nie ponosi odpowiedzialności cywilnej za ewentualne szkody ani nie udziela gwarancji
niezawodnego i zgodnego z ich funkcjami działania komponentów.
Użycie automatu niezgodnie z przeznaczeniem obejmuje przykładowo:
– eksploatację automatu do uzbrajania z wyłączonymi lub zdemontowanymi urządzeniami za-
bezpieczającymi,
–montaż podzespołów niezgodnych z dopuszczoną specyfikacją,
