Instrukcja eksploatacji S IPLACE seria X Ustawianie i uruchamianie Od wers ji oprogramowania SR.70x.xx Ustawianie automatu Wydanie 01/2011 252 4.3.9 Mont a ż trans portera za ł adowczego 4.3.9.1 Narz ę dzia – Klucz czopk…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
251
→ Sprawdź ustawienia S1:
1: ON
2: Niewykorzystany
4.3.8.7 Montaż panelu osi
→ Unieś ostrożnie panel osi na szynę w zestawie do montażu.
→ Uważaj, aby nie zgnieść kabla.
→ Wsuń do oporu panel osi w zestaw do montażu.
→ Zabezpiecz panel osi śrubą z łbem walcowym.
→ Włóż osłonę makrolonową.
→ Zamocuj kabel uziemiający do drzwi (poz. 2 na rys. 4.3 - 8
, strona 239), jak to przedstawia
rys. 4.3 - 9
na stronie 242.
→ Zarygluj drzwi.
4.3.8.8 Montaż blach bocznych
→ Zamocuj kabel uziemiający do każdej blachy bocznej (poz. 6 na rys. 4.3 - 8, strona 239), jak
to przedstawia rys. 4.3 - 9
strona 242.
→ Zamocuj blachę boczną 6 śrubami z łbem walcowym do ramy maszyny.
WSKAZÓWKA 4
Jeżeli transporter załadowczy jest zdemontowany, kontynuuj wg punktu 4.3.9
" Montaż transpor-
tera załadowczego" na stronie 252.
Jeżeli transporter załadowczy jest zamontowany, kontynuuj czynności montażowe wg punktu
4.3.14 "Montaż lampki sygnalizacyjnej" na stronie 268.
X09_3sq X09_3sq 03050896 Zatrzasnąć wtyk
X10_3sq X10_3sq 03050895 Zatrzasnąć wtyk
X11_3sq X11_3sq 03050906 Zatrzasnąć wtyk
X12_3sq X12_3sq 03050905 Zatrzasnąć wtyk
X30_1sq X30_1sq 03010054 Dokręcić
X30_2sq X30_2sq 03010054 Dokręcić
Wtyki panelu osi Kabel przyłączeniowy Wskazówka
Wtyk Kabel
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
252
4.3.9 Montaż transportera załadowczego
4.3.9.1 Narzędzia
– Klucz czopkowy sześciokątny, DIN 911, zestaw
–Wkrętak krzyżowo-rowkowy, wielkość 1
4.3.9.2 Montaż
4

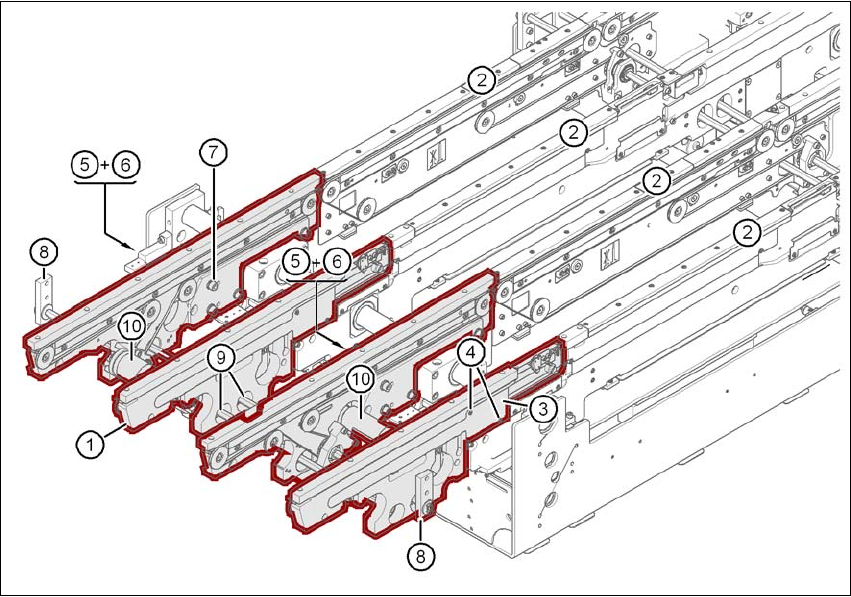

Rys. 4.3 - 14 Transporter załadowczy - transporter podwójny
(1) Policzek, transporter załadowczy
(2) Policzek, transporter roboczy 1
(3) Osłona kabla 20 x 200
(4) Wkręt z łbem stożkowym płaskim, ISO 7046, M3x6, 2 szt. do każdej osłony kabla
(5) Osłona kabla 20 x 310
(6) Śruba z łbem walcowym DIN 912, M3x5, 1 szt. do każdej osłony kabla
(7) Śruba z łbem walcowym DIN 912, M6x16, i podkładka okrągła, 4 szt. na jeden policzek
(8) Prowadnica wałka sześciokątnego
(9) Wałek sześciokątny (transporter pojedynczy: jeden, transporter podwójny: dwa)
(10) Zespół napędowy
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
253
→ Zdemontuj osłony kabli (poz. 3 i 5 na rys. 4.3 - 14, 4.3 - 14strona 252) z transportera zała-
dowczego (poz. 1 na rys. , strona 252
).
→ Dosuń ostrożnie policzek (poz. 1 na rys. 4.3 - 14
, strona 252) do policzka transportera robo-
czego (poz. 2 na rys. 4.3 - 14
, strona 252).
OSTROŻNIE 4
Uważaj, aby nie przeciąć kabli zapór świetlnych lub silników napędowych.
→ Zamocuj każdy policzek 4 śrubami z łbem walcowym M6x16 i odpowiednimi podkładkami
okrągłymi (poz. 7 na rys. 4.3 - 14
, strona 252).
→ Połącz kable elektryczne zapór świetlnych i silników napędowych.
→ Zamocuj osłony kabli (poz. 3 i 5 na rys. 4.3 - 14
, strona 252).
→ Wprowadź wałek sześciokątny (poz. 9 na rys. 4.3 - 14
, strona 252) do zespołu napędowego
(poz. 10 na rys. 4.3 - 14
, strona 252).
→ Uważaj, aby prowadnica wałka sześciokątnego (poz. 8 na rys. 4.3 - 14
, strona 252) była za-
wsze skierowana do tego policzka transportera, na którym zamocowany jest zespół napędo-
wy (poz. 10 na rys. 4.3 - 14
, strona 252).
