Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie Wydanie 01/2011 Ustawianie automatu 255 → Zdejmij obie blachy boczne (poz. 6 na rys. 4.3 - 15 , strona 254 ). OSTRO Ż …
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
254
4.3.10 Montaż zestawu do montażu po stronie wejściowej płytek drukowanych
4.3.10.1 Narzędzia
– Klucz czopkowy sześciokątny, DIN 911, zestaw
– Klucz maszynowy
4.3.10.2 Montaż
4

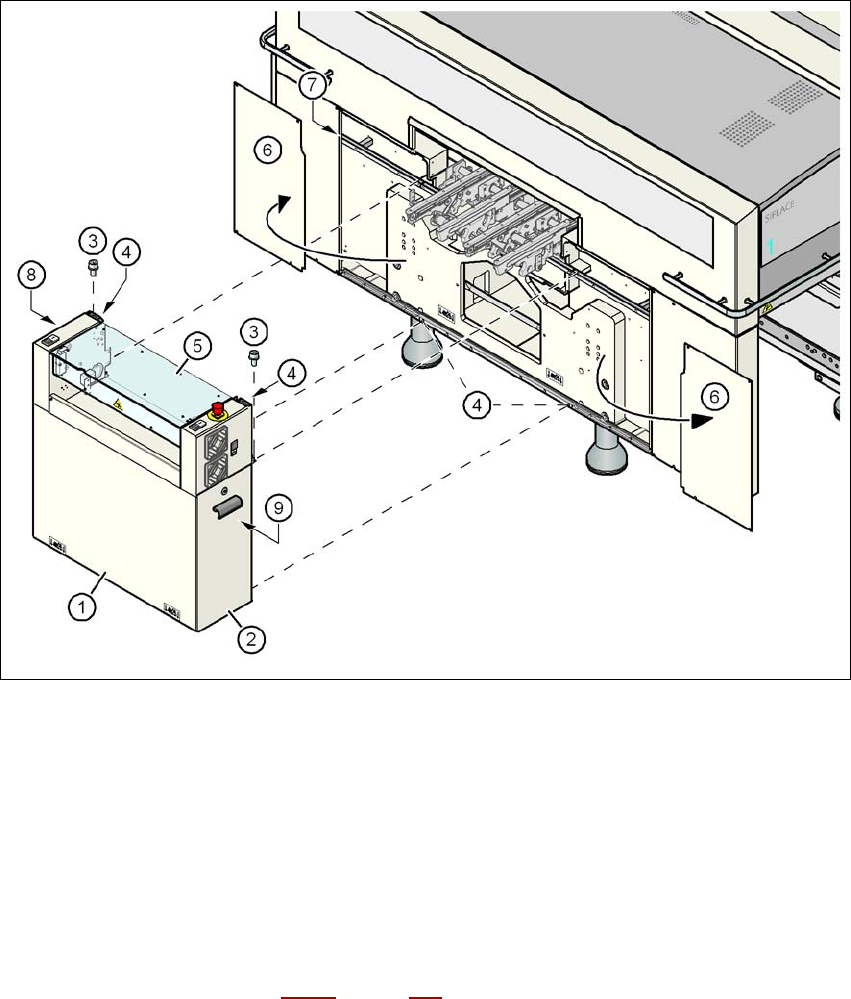

Rys. 4.3 - 15 Montaż zestawu do montażu po stronie wejściowej płytek drukowanych
(1) Zestaw do montażu
(2) Drzwi
(3) Śruba z łbem walcowym DIN 912, M6x16 i podkładka okrągła
(4) Przyłącze do uziemienia
(5) Osłona transportowa
(6) Blacha boczna, zdemontowana
(7) Listwa panelu wsuwanego
(8) Panel Box PC (patrz punkt 4.3.12
, strona 263)
(9) Panel osi X4I, X4, X3 (portale 1 i 4)
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
255
→ Zdejmij obie blachy boczne (poz. 6 na rys. 4.3 - 15, strona 254).
OSTROŻNIE 4
Nie odkręcaj jednocześnie trzech dolnych śrub, lecz tylko je poluzuj, aby blacha boczna nie
spadła.
→ Odłącz kabel uziemiający od blachy bocznej.
→ Zdejmij obie pary drzwi (poz. 2 na rys. 4.3 - 15
, strona 254) z zestawu do montażu (poz. 1).
WSKAZÓWKA: 4
Aby uniknąć uszkodzeń, radzimy, aby przy montażu zestawu do montażu pomagała druga
osoba.
→ Odstaw panel Box PC
a
(poz. 8 na rys. 4.3 - 15, strona 254) i panel osi (poz. 9 na rys. 4.3 -
15, strona 254) obok automatu, aby mieć dość miejsca do zamontowania zestawu do mon-
tażu (poz. 1 na rys. 4.3 - 15
, strona 254).
→ Uważaj, aby kable łączące panel Box PC i panel osi nie były naprężone.
→ Unieś zestaw do montażu (poz. 1 na rys. 4.3 - 15
, strona 254) za ramę maszyny i ustaw go
tak, aby kątowniki montażowe przylegały do listwy montażowej (poz. 7 na rys. , 4.3 - 15
strona
254
).
OSTROŻNIE 4
Zwróć uwagę, aby zestaw do montażu nie kolidował z wałkiem sześciokątnym transportera
płytek drukowanych oraz aby wałek sześciokątny nie skrzywił się.
→ Zamocuj zestaw do montażu 4 śrubami z łbem walcowym M6x16 i odpowiednimi podkładka-
mi okrągłymi (poz. 3 na rys. 4.3 - 15
, strona 254).
a) patrz punkt 4.3.12, strona 263
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
256
4.3.10.3 Mocowanie prowadnicy wałka sześciokątnego
→ W transporterze pojedynczym zamocuj jedną prowadnicę wałka sześciokątnego (poz. 8 na
rys. 4.3 - 14
, strona 252) do zestawu do montażu dwiema śrubami z łbem walcowym M6x16
i podkładkami okrągłymi.
→ W transporterze podwójnym zamocuj dwie prowadnice wałka sześciokątnego (poz. 8 na rys.
4.3 - 14
, strona 252) do zestawu do montażu dwiema śrubami z łbem walcowym M6x16 i pod-
kładkami okrągłymi.
4.3.10.4 Wykonanie połączeń kablowych - zestawu do montażu po stronie wejściowej
płytek drukowanych
4
Lewa strona zestawu do montażu
(patrząc w kierunku transportu)
Wtyk/kabel do wtyku/kabla
Przycisk Start/Stop
Przełącznik osłony transportera płytek drukowanych
X61/03020410 X61/03002537
Wyłącznik kołpaka ochronnego, stanowisko 4
X54/03020409 X54/03002540
Przycisk zespołu wciągowego wózka na podzespoły,
stanowisko 4
X242/03021056 X242/03021054
Prawa strona zestawu do montażu
(patrząc w kierunku transportu)
Wtyk/kabel do wtyku/kabla
Przycisk ZATRZYMANIA AWARYJNEGO
Przycisk Start/Stop
X64/03020687 X64/03002538
Wyłącznik kołpaka ochronnego, stanowisko 1
X51/03020409 X51/03002539
Przycisk zespołu wciągowego wózka na podzespoły,
stanowisko 1
X212/03021056 X212/03021051
