Instrukcja eksploatacji S IPLACE seria X Ustawianie i uruchamianie Od wers ji oprogramowania SR.70x.xx Ustawianie automatu Wydanie 01/2011 258 4.3.10.7 Instalacja "dolnej" b lachy zabezpieczaj ą cej Automaty s …
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
257
4.3.10.5 Montaż kabla uziemiającego do drzwi
→ Zamocuj oba kable uziemiające do drzwi (poz. 4 na rys. 4.3 - 15, strona 254) do ramy ma-
szyny w opisany niżej sposób.
4

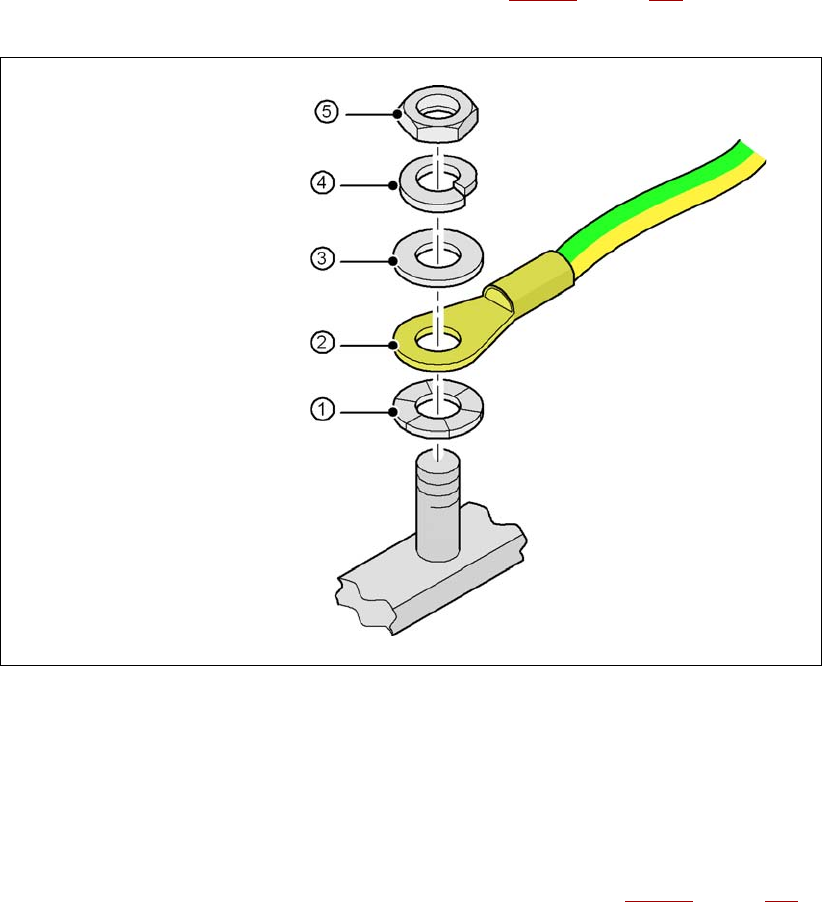

Rys. 4.3 - 16 Montaż kabla uziemiającego
4
4
4
4
4
4.3.10.6 Kontrola i ustawianie wyłączników kołpaków ochronnych
→ Sprawdź działanie wyłączników kołpaków ochronnych (poz. 2 na rys. 4.3 - 17, strona 258).
→ W razie potrzeby wyjustuj wyłączniki kołpaków ochronnych (patrz instrukcja serwisowa).
4
Nakrętka sześciokątna M5
Podkładka sprężysta M5,
DIN 7980
Podkładka okrągła M5, DIN 125
Końcówka kablowa,
pierścieniowa
Podkładka stykowa
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
258
4.3.10.7 Instalacja "dolnej" blachy zabezpieczającej
Automaty są dostarczane tylko z jedną blachą zabezpieczającą "dolną". Jeżeli automaty są mon-
towane w linii produkcyjnej, nie jest potrzebna blacha zabezpieczająca między sąsiadującymi
bezpośrednio transporterami wyjściowymi i wejściowymi.
OSTRZEŻENIE 4
Zasadniczo zamontuj po stronie wejściowej pierwszego automatu i po stronie wyjściowej ostat-
niego automatu linii "dolną" blachę zabezpieczającą (nr kat. 03045426-01) za pomocą 4 śrub
imbusowych M4x12. Uniemożliwi to nieupoważniony dostęp personelu do wnętrza automatu.
4

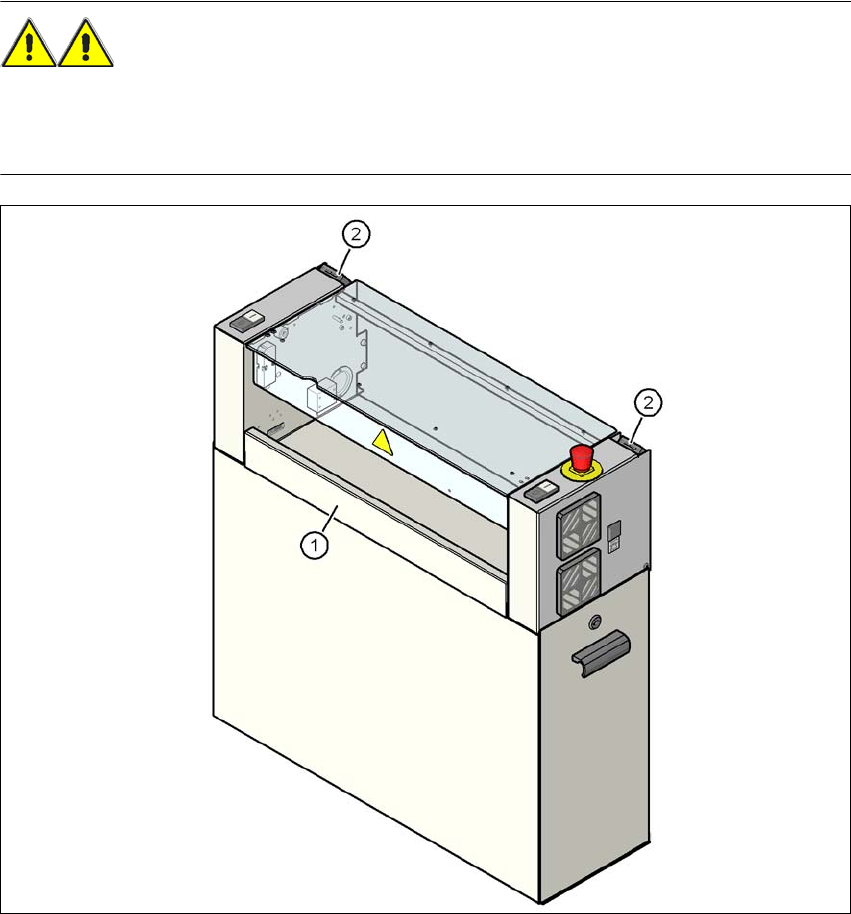

Rys. 4.3 - 17 Montaż "dolnej" blachy zabezpieczającej po stronie wyjściowej płytek drukowanych
(1) Blacha zabezpieczająca "dolna", nr kat. 03045426-xx
(2) Wyłącznik kołpaka ochronnego
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
259
4.3.11 Instalacja panelu Box PC do automatu SIPLACE X4/X3/X2
4.3.11.1 Panel Box PC - punkty połączeń elektrycznych
4

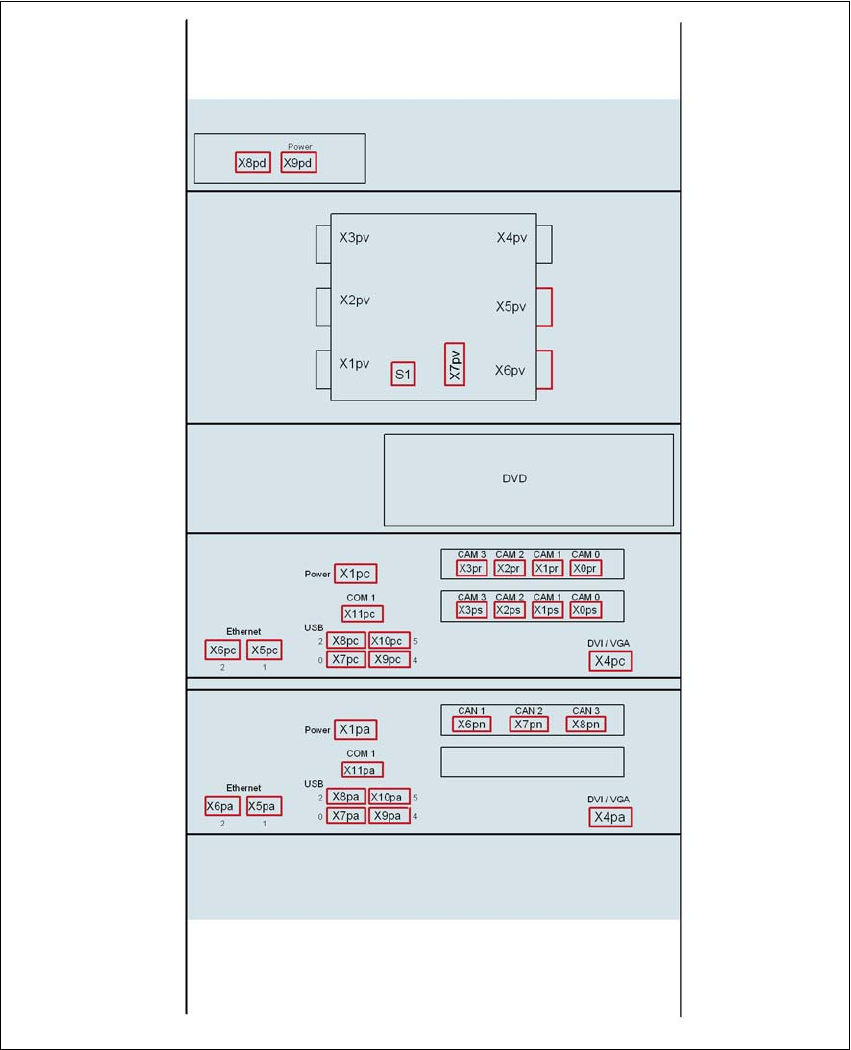

Rys. 4.3 - 18 Panel Box PC do automatu SIPLACE X4/X3/X2, przód - podłączanie wtyków
Koncentrator USB
Multiplekser wideo
Komputer sterujący
Sterownik maszyny
