Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
259
4.3.11 Instalacja panelu Box PC do automatu SIPLACE X4/X3/X2
4.3.11.1 Panel Box PC - punkty połączeń elektrycznych
4
Rys. 4.3 - 18 Panel Box PC do automatu SIPLACE X4/X3/X2, przód - podłączanie wtyków
Koncentrator USB
Multiplekser wideo
Komputer sterujący
Sterownik maszyny
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
260
4

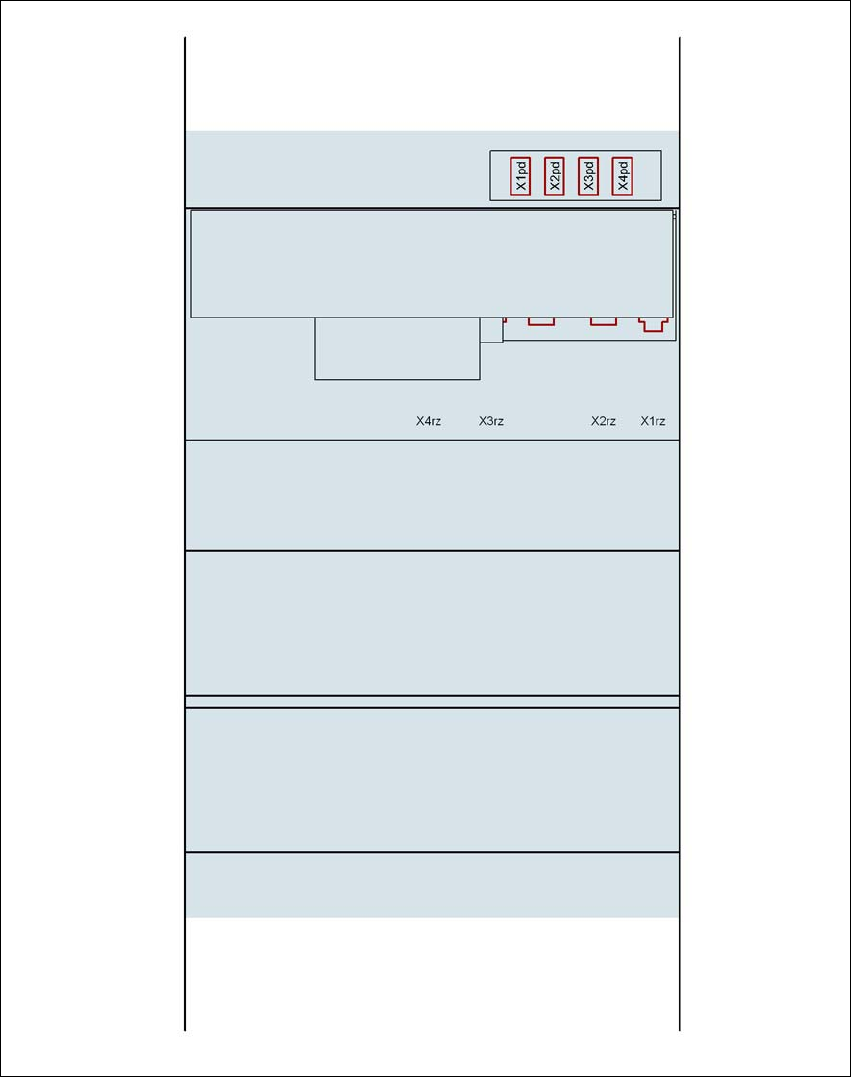

Rys. 4.3 - 19 Panel Box PC do automatu SIPLACE X4/X3/X2, tył - podłączanie wtyków
Koncentrator USB
Przetwornik DC/DC
Komputer sterujący
Sterownik maszyny
Rozdzielacz napięcia Box PC
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
261
4.3.11.2 Panel Box PC X4/X3/X2 - połączenia wtykowe na przodzie
4
→ Sprawdź dodatkowo następujące połączenia wtykowe.
4
Panel Box PC, przód
(rys. 4.3 - 20
, strona 263)
Wtyk
Kabel przyłączeniowy
WskazówkaWtyk Kabel
X0pr
a
X0pr 03009778 Wetknąć do oporu
X1pr
a
X1pr 03009838 Wetknąć do oporu
X2pr
a
X2pr 03009755 Wetknąć do oporu
X3pr
a
X3pr 03009756 Wetknąć do oporu
X0ps
a
X0ps 03009798 Wetknąć do oporu
X1ps
a
X1ps 03009818 Wetknąć do oporu
X2ps
a
X2ps 03009757 Wetknąć do oporu
X3ps
a
X3ps 03009758 Wetknąć do oporu
X6pc X6pc 03010478 Wetknąć do oporu
X5pv X5pv 03051749 Zabezpieczyć śrubami
X6pv X6pv 03051750 Zabezpieczyć śrubami
a) Ten wtyk jest przewidziany do kamer.
Panel Box PC, przód
(rys. 4.3 - 20
, strona 263)
Wtyk
Wtyk Kabel
X1pa X4rz (Box PC - tył) 03050908-W2
X1pc X4rz (Box PC - tył) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X4rz (Box PC - tył) 03052633-W1
