4.3.12 Instalacja panelu Box PC w automacie SIPLACE X4I
4.3.12.1 Panel Box PC - punkty połączeń elektrycznych
4

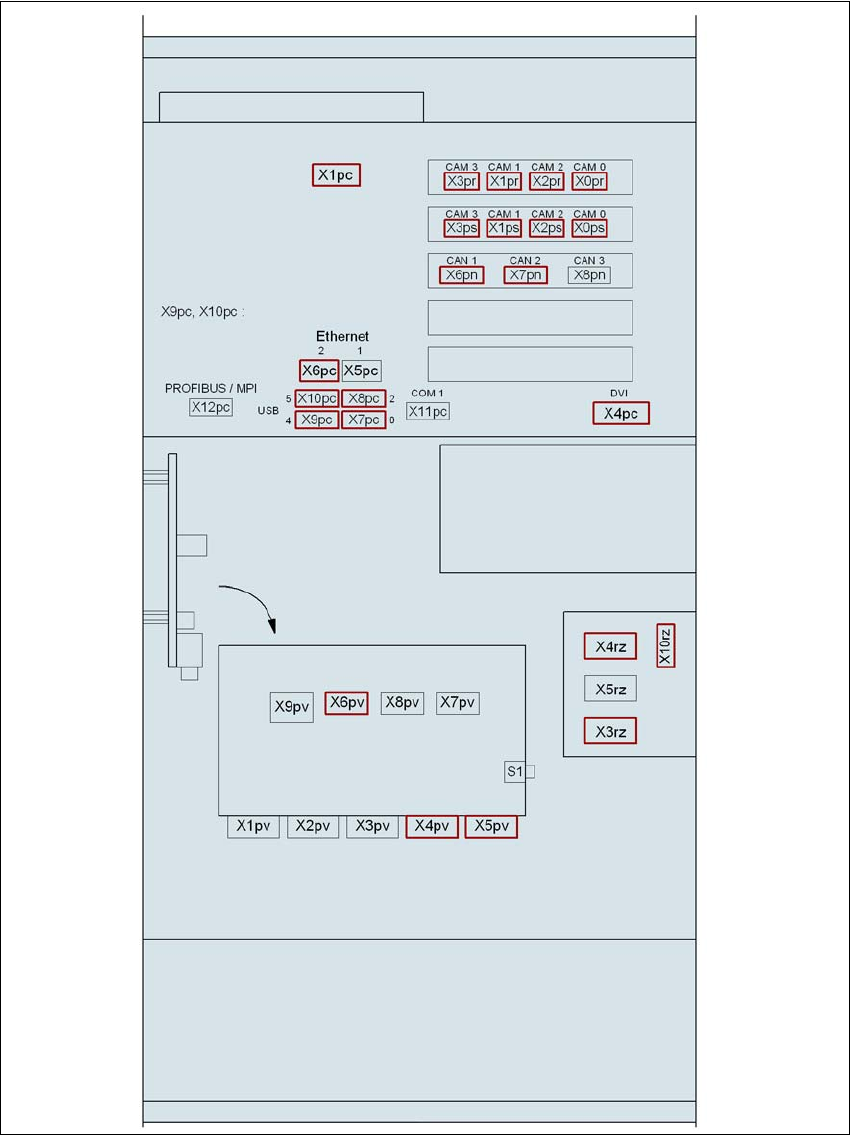

Rys. 4.3 - 20 Panel Box PC do automatu SIPLACE X4I, przód - podłączanie wtyków
Komputer 1
Komputer sterujący
0307 1371
Panel Box PC
0307 2079
Zasilanie elektryczne
ekranu dotykowego
Przetwornik DC/DC
0304 8511
Multiplekser wideo, rozgałęźnik
0305 7965
Video in 1
komputer 1
Video in 1
komputer 1
Video in 1
komputer 1
czujnik 3D
Monitor 1x
Monitor 2x
Rozdzielacz napięcia
0307 2178
Napęd DVD
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
264
4.3.12.2 Panel Box PC do automatu SIPLACE X4I - połączenia wtykowe z przodu
4
→ Sprawdź dodatkowo następujące połączenia wtykowe.
4
Panel Box PC
(rys. 4.3 - 20
, strona 263)
Wtyk
Kabel przyłączeniowy
WskazówkaWtyk Kabel
X0pr
a
X0pr 03009778 Wetknąć do oporu
X1pr
a
X1pr 03009838 Wetknąć do oporu
X2pr
a
X2pr 03009755 Wetknąć do oporu
X3pr
a
X3pr 03009756 Wetknąć do oporu
X0ps
a
X0ps 03009798 Wetknąć do oporu
X1ps
a
X1ps 03009818 Wetknąć do oporu
X2ps
a
X2ps 03009757 Wetknąć do oporu
X3ps
a
X3ps 03009758 Wetknąć do oporu
X6pc X6pc 03010478 Wetknąć do oporu
X7pc X7pc 03051751 Wetknąć do oporu
X8pc X8pc 03051752 Wetknąć do oporu
X9pc
b
X9pc 03051753 Wetknąć do oporu
X10pc
b
X10pc 03051754 Wetknąć do oporu
X6pn X6pn 03010051 Zabezpieczyć śrubami
X7pn X7pn 03010059 Zabezpieczyć śrubami
X4pv X4pv 03051749 Zabezpieczyć śrubami
X5pv X5pv 03051750 Zabezpieczyć śrubami
a) Ten wtyk jest przewidziany do kamer.
b) Przy zastosowaniu monitora z ekranem dotykowym.
Panel Box PC
(rys. 4.3 - 20
, strona 263)
Wtyk
Wtyk Kabel
X1pc X4rz (Box PC - tył) 03072177-W1
X4pc X1pv 03051747
X6pv X4rz (Box PC - tył) 03072177-W2
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
265
4.3.12.3 Panel Box PC do automatu SIPLACE X4I - połączenia wtykowe z tyłu
4
4
4.3.12.4 Instalacja panelu Box PC w automacie SIPLACE X4I
→ Podłącz żółto-zielony kabel uziemiający do panelu Box PC jak to pokazano na rys. 4.3 - 16,
strona 257
.
→ Wykonaj połączenia wtykowe z tyłu panelu Box PC (patrz punkt 4.3.12.3
).
→ Unieś ostrożnie panel Box PC na szynę w zestawie do montażu.
→ Uważaj, aby nie zgnieść kabla.
→ Wsuń do oporu panel Box PC w zestaw do montażu.
→ Wykonaj połączenia wtykowe z przodu panelu Box PC (patrz punkt 4.3.12.2
, strona 264).
→ Zamocuj kable z przodu opaskami kablowymi.
→ Zabezpiecz panel Box PC śrubą z łbem walcowym.
→ Zamocuj kabel uziemiający do drzwi (poz. 2 na rys. 4.3 - 15
, strona 254), jak to przedstawia
rys. 4.3 - 16
na stronie 257.
→ Zarygluj drzwi.
Panel Box PC
(rys. 4.3 - 20
, strona 263)
Wtyk
Kabel przyłączeniowy Uwaga:
Wtyki są dostępne od tyłu
Wtyk Kabel
X3rz X3rz 03050907 Wetknąć do oporu
X10rz X10rz 03056891 Wetknąć do oporu
