Instrukcja eksploatacji S IPLACE seria X Ustawianie i uruchamianie Od wers ji oprogramowania SR.70x.xx Ustawianie automatu Wydanie 01/2011 266 4.3.13 Inst alacja panelu osi 4.3.13.1 Panel osi X4I, X4 (portal 1 i port al …
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
265
4.3.12.3 Panel Box PC do automatu SIPLACE X4I - połączenia wtykowe z tyłu
4
4
4.3.12.4 Instalacja panelu Box PC w automacie SIPLACE X4I
→ Podłącz żółto-zielony kabel uziemiający do panelu Box PC jak to pokazano na rys. 4.3 - 16,
strona 257
.
→ Wykonaj połączenia wtykowe z tyłu panelu Box PC (patrz punkt 4.3.12.3
).
→ Unieś ostrożnie panel Box PC na szynę w zestawie do montażu.
→ Uważaj, aby nie zgnieść kabla.
→ Wsuń do oporu panel Box PC w zestaw do montażu.
→ Wykonaj połączenia wtykowe z przodu panelu Box PC (patrz punkt 4.3.12.2
, strona 264).
→ Zamocuj kable z przodu opaskami kablowymi.
→ Zabezpiecz panel Box PC śrubą z łbem walcowym.
→ Zamocuj kabel uziemiający do drzwi (poz. 2 na rys. 4.3 - 15
, strona 254), jak to przedstawia
rys. 4.3 - 16
na stronie 257.
→ Zarygluj drzwi.
Panel Box PC
(rys. 4.3 - 20
, strona 263)
Wtyk
Kabel przyłączeniowy Uwaga:
Wtyki są dostępne od tyłu
Wtyk Kabel
X3rz X3rz 03050907 Wetknąć do oporu
X10rz X10rz 03056891 Wetknąć do oporu
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
266
4.3.13 Instalacja panelu osi
4.3.13.1 Panel osi X4I, X4 (portal 1 i portal 4) - punkty połączeń elektrycznych
4

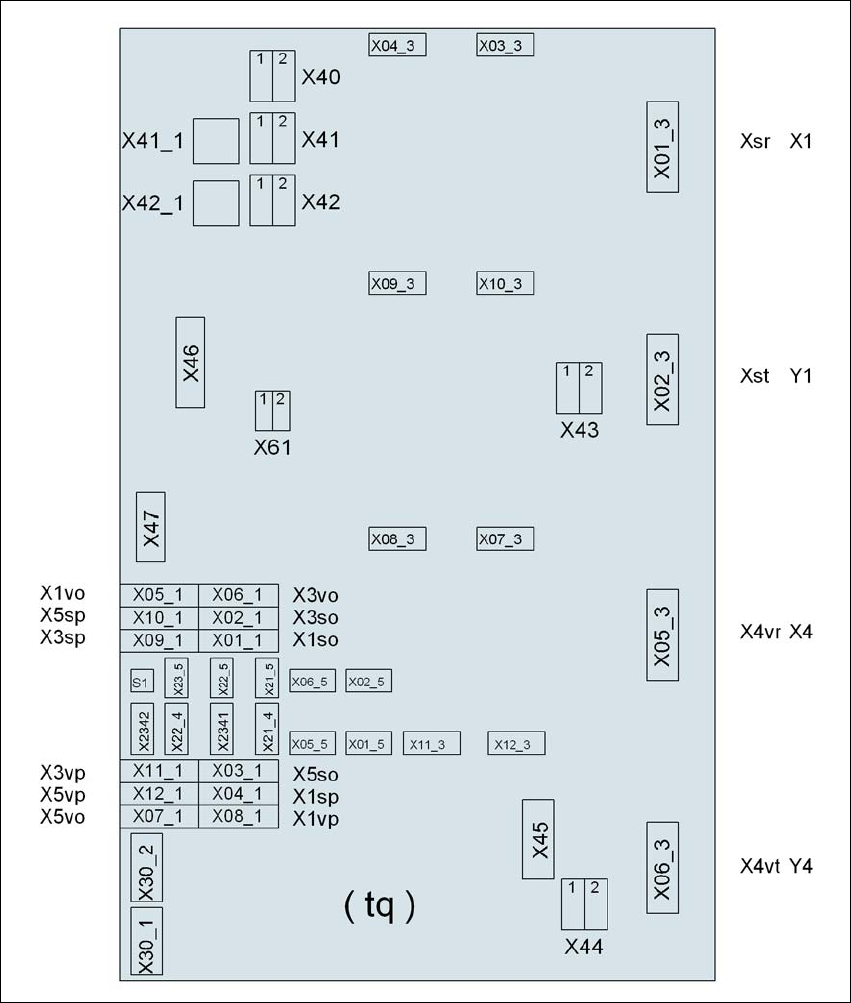

Rys. 4.3 - 21 Panel osi X4I, X4 (portal 1 i portal 4) tył - podłączanie wtyków
Wtyk
Wtyk
Wtyk
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
267
4.3.13.2 Panel osi X4I, X4, X3 (portal 1 i portal 4) - podłączanie wtyków
→ Podłącz kable elektryczne według następującego schematu.
4
Wtyki panelu osi Kabel przyłączeniowy Wskazówka
Wtyk Kabel
X41_1tq X41_1tq 03050919 Zatrzasnąć wtyk
X42_1tq X42_1tq 03050919 Zatrzasnąć wtyk
X45tq X45tq 03050920-W1 Zatrzasnąć wtyk
X46tq X46tq
03050920-W2
03050920-W3
Zatrzasnąć wtyk
X47tq X47tq
03050920-W4
03050920-W5
Zatrzasnąć wtyk
X01_3tq X4sr 03050881 Zatrzasnąć wtyk
X02_3tq X4st 03050882 Zatrzasnąć wtyk
X05_3tq X4vr 03050911 Zatrzasnąć wtyk
X06_3tq X4vt 03050912 Zatrzasnąć wtyk
X01_1tq X1so 03009771 Wetknąć do oporu
X02_1tq X3so 03009772 Wetknąć do oporu
X03_1tq X5so 03009773 Wetknąć do oporu
X04_1tq X1sp 03009774 Wetknąć do oporu
X05_1tq X1vo 03009831 Wetknąć do oporu
X06_1tq X3vo 03009832 Wetknąć do oporu
X07_1tq X5vo 03009833 Wetknąć do oporu
X08_1tq X1vp 03009834 Wetknąć do oporu
X09_1tq X3sp 03009775 Wetknąć do oporu
X10_1tq X5sp 03009776 Wetknąć do oporu
X11_1tq X3vp 03009835 Wetknąć do oporu
X12_1tq X5vp 03009836 Wetknąć do oporu
X03_3tq X03_3tq 03050883 Zatrzasnąć wtyk
X04_3tq X04_3tq 03050884 Zatrzasnąć wtyk
X07_3tq X07_3tq 03050913 Zatrzasnąć wtyk
X08_3tq X08_3tq 03050914 Zatrzasnąć wtyk
