Instrukcja eksploatacji SIPLACE ser ia X Wprowadzenie Od wersji oprogramowania SR.70x .xx Wydanie 01/2011 Opis maszyny 27 –u ż ycie innych ni ż dopuszczone modu ł ów podajnikowych podzespo ł ów , –u ż ycie niedopu szczon…
Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
Opis maszyny Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
26
1.1.9 Deklaracja zgodności WE
Opisany niżej produkt/urządzenie 1
Produkt: Automat do uzbrajania
Typ: SIPLACE X4I SIPLACE X4 SIPLACE X3 SIPLACE X2
Nr kat.: 0011977x 0011978x 0011975x 0011970x 1
producenta
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
jest zgodny z przepisami i normami podanymi w dostarczonej w komplecie
deklaracji zgodności WE.
1.1.10 Użycie zgodne z przeznaczeniem
Produkt może być używany tylko do celów podanych w katalogach i opisach technicznych, czyli
do montażu podzespołów SMD, wyłącznie we współpracy z zalecanymi lub dopuszczonymi przez
ASM Assembly Systems GmbH & Co. KG (ASM AS) urządzeniami i komponentami innych pro-
ducentów. Odmienne lub wykraczające poza powyższe użycie jest uważane za niezgodne z prze-
znaczeniem.
W razie użycia niezgodnego z przeznaczeniem ASM Assembly Systems GmbH & Co. KG nie po-
nosi odpowiedzialności cywilnej za ewentualne szkody ani nie udziela gwarancji niezawodnego i
zgodnego z ich funkcjami działania komponentów.
Użycie zgodne z przeznaczeniem obejmuje także przestrzeganie wszystkich wskazówek zawar-
tych w instrukcji eksploatacji.
Niezawodna i bezpieczna eksploatacja produktu wymaga prawidłowego transportu, składowania,
ustawiania i montażu oraz starannej obsługi i utrzymania.
1.1.11 Użycie niezgodne z przeznaczeniem
W razie użycia produktu niezgodnego z przeznaczeniem mogą występować zagrożenia dla zdro-
wia i życia a także szkody materialne. Z tego względu użycie niezgodne z przeznaczeniem jest
zabronione. W razie użycia niezgodnego z przeznaczeniem ASM Assembly Systems GmbH &
Co. KG nie ponosi odpowiedzialności cywilnej za ewentualne szkody ani nie udziela gwarancji
niezawodnego i zgodnego z ich funkcjami działania komponentów.
Użycie automatu niezgodnie z przeznaczeniem obejmuje przykładowo:
– eksploatację automatu do uzbrajania z wyłączonymi lub zdemontowanymi urządzeniami za-
bezpieczającymi,
–montaż podzespołów niezgodnych z dopuszczoną specyfikacją,
Instrukcja eksploatacji SIPLACE seria X Wprowadzenie
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Opis maszyny
27
–użycie innych niż dopuszczone modułów podajnikowych podzespołów,
–użycie niedopuszczonych akcesoriów i modułów dodatkowych,
–obsługę automatu do uzbrajania przez niewykwalifikowany personel,
– eksploatację automatu do uzbrajania bez zabezpieczenia ("Dummy Feeder") na wypadek,
gdy nie wszystkie stanowiska są wyposażone w moduły podajnikowe,
– niejednoznaczne przyporządkowanie elektrycznych przewodów instalacyjnych do każdego
automatu oraz zainstalowanych opcji,
– jednoczesne przebywanie więcej niż jednej osoby podczas uzbrajania uzupełniającego na
stanowisku wózka na podzespoły,
– wchodzenie na automat SIPLACE i odkładanie przedmiotów na osłonach ochronnych.
1.1.12 Informacja na temat emisji hałasu
1
1.1.13 Ważne wskazówki dotyczące ekologicznej utylizacji materiałów i części
maszyny
W automatach SIPLACE stosowane są głównie substancje, materiały i części, które można łatwo
rozdzielić i poddać ekologicznej utylizacji.
WSKAZÓWKA 1
Za należytą i ekologiczną utylizację urządzenia, materiałów eksploatacyjnych oraz części zuży-
wających się odpowiada wyłącznie użytkownik urządzenia.
→ W tym zakresie należy przestrzegać krajowych przepisów ustawowych regulujących zasady
utylizacji odpadów i ochrony środowiska.
1.1.14 Kompatybilność elektromagnetyczna (EMV)
Automaty do uzbrajania SIPLACE są przeznaczone i przebadane do profesjonalnych zastosowań
przemysłowych. W innych środowiskach nie można zagwarantować kompatybilności elektromag-
netycznej pod względem emisji sygnałów zakłócających.
1.1.15 Informacja o oryginalnym osprzęcie SIPLACE
→ Używaj wyłącznie oryginalnych części zamiennych i atestowanego osprzętu firmy ASM
Assembly Systems GmbH & Co. KG. Używanie innych części pogarsza bezpieczeństwo i
zwalnia producenta z odpowiedzialności cywilnej za następstwa takiego postępowania.
Maksymalna emisja hałasu 75 dB (A)
Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
Koncepcja linii Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
28
1.2 Koncepcja linii
1.2.1 Opis zalecanej koncepcji linii
1
Koncepcja SIPLACE charakteryzuje się elastycznością, modułowością, zwartą konstrukcją i wy-
soką wydajnością. Umożliwia indywidualne konfigurowanie linii produkcyjnej z jednakowych lub
różnych modułów. W razie zmiany wymagań produkcyjnych zwarta konstrukcja umożliwia szybkie
przekonfigurowanie systemów uzbrajania bez dużych nakładów pracy.
1

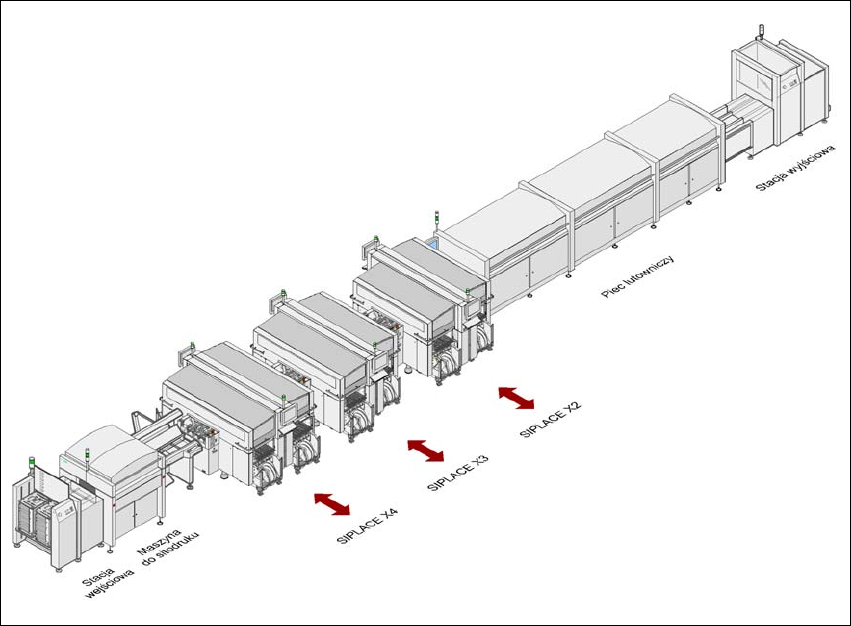

Rys. 1.2 - 1 Koncepcja linii (przykład)
1
Rodzina SIPLACE obejmuje systemy uzbrajania dostosowane do każdych wymagań w zakresie
wydajności.
Automaty z serii SIPLACE X umożliwiają montaż dużych układów scalonych, podzespołów Flip-
Chip, Bare Die i podzespołów egzotycznych (OSC). Przy bardzo wysokiej wydajności uzbrajania
umożliwiają montaż szerokiej gamy podzespołów od 01005 do 85 x 85 mm² / 125 x 10 mm².
