Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
269
4
Rys. 4.3 - 22 Montaż lampki sygnalizacyjnej
(1) Lampka sygnalizacyjna
(2) Otwór do lampki sygnalizacyjnej
(3) Otwór do śruby blokującej
4.3.15 Mocowanie monitorów
→ Zamocuj monitory i podłącz kable.
→ Sprawdź podłączenie kabli.
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
270
4.3.16 Odległości łap maszyny i stałych krawędzi transportera płytek drukowanych
4.3.16.1 Odległości łap maszyny i stałej prawej krawędzi pojedynczego transportera
płytek drukowanych
4

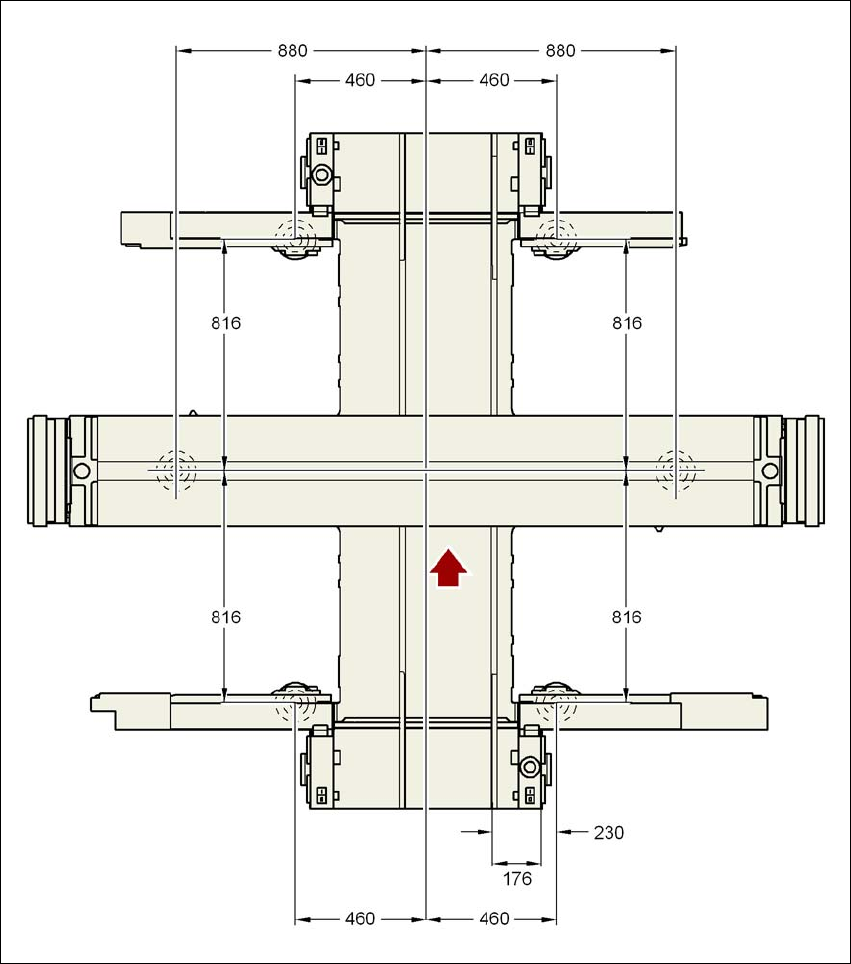

Rys. 4.3 - 23 Odległości łap maszyny i stałej prawej krawędzi pojedynczego transportera płytek drukowanych
w milimetrach - standardowa szerokość transportera
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
271
4.3.16.2 Odległości łap maszyny i stałej lewej krawędzi pojedynczego transportera
płytek drukowanych
4

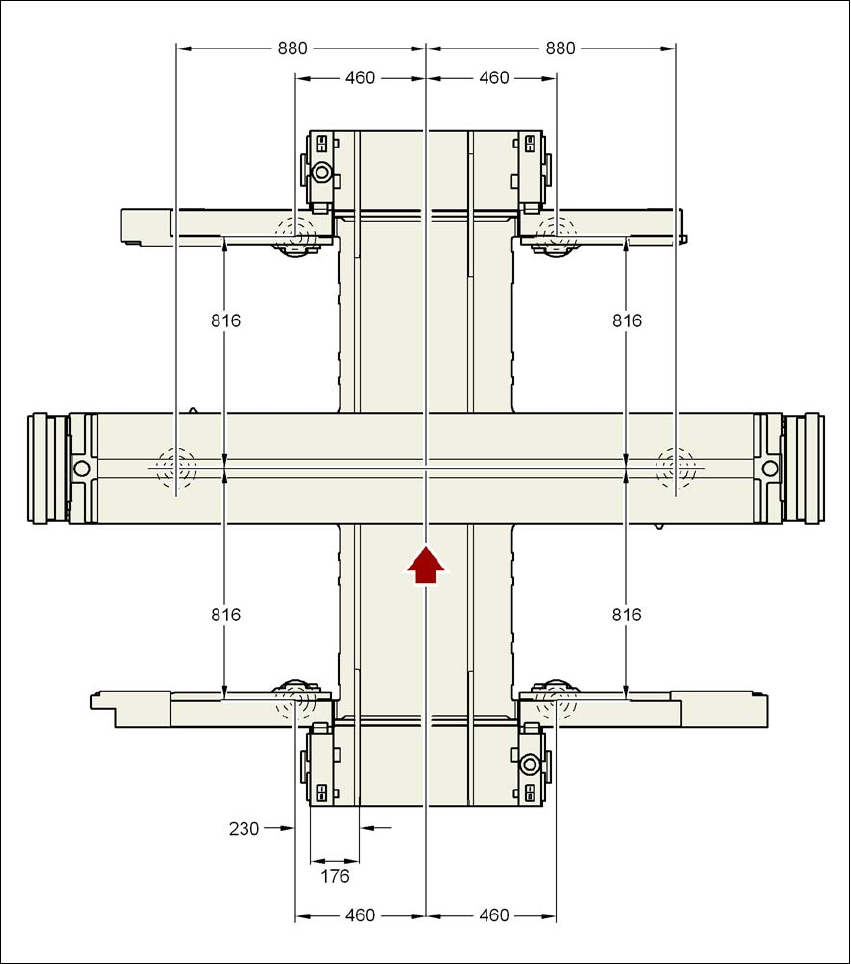

Rys. 4.3 - 24 Odległości łap maszyny i stałej lewej krawędzi pojedynczego transportera płytek drukowanych
w milimetrach - standardowa szerokość transportera
