Instrukcja eksploatacji S IPLACE seria X Ustawianie i uruchamianie Od wers ji oprogramowania SR.70x.xx Ustawianie automatu Wydanie 01/2011 274 4.3.16.5 Odleg ł o ś ci ł ap maszyny i transportera Quad Lane 4 4 4 4 Rys. 4.…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
273
4.3.16.4 Odległości łap maszyny i stałej lewej krawędzi podwójnego transportera
płytek drukowanych
4

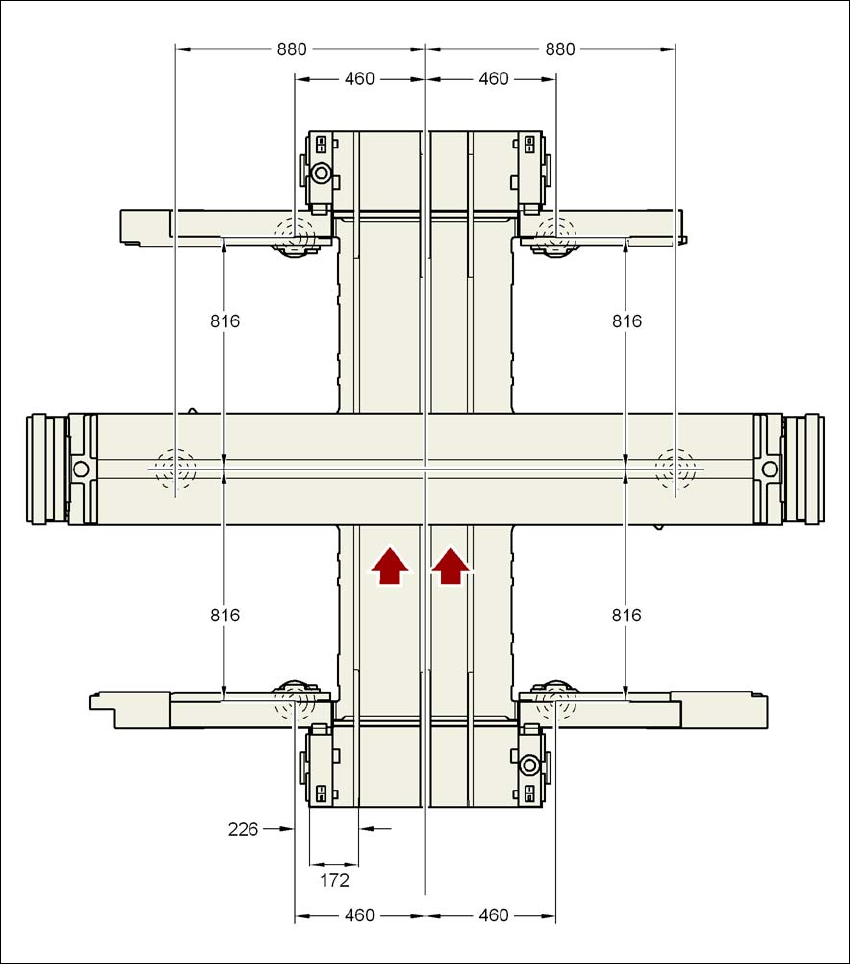

Rys. 4.3 - 26 Odległości łap maszyny i stałej lewej krawędzi podwójnego transportera płytek drukowanych
w milimetrach - standardowa szerokość transportera
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
274
4.3.16.5 Odległości łap maszyny i transportera Quad Lane
4
4
4
4

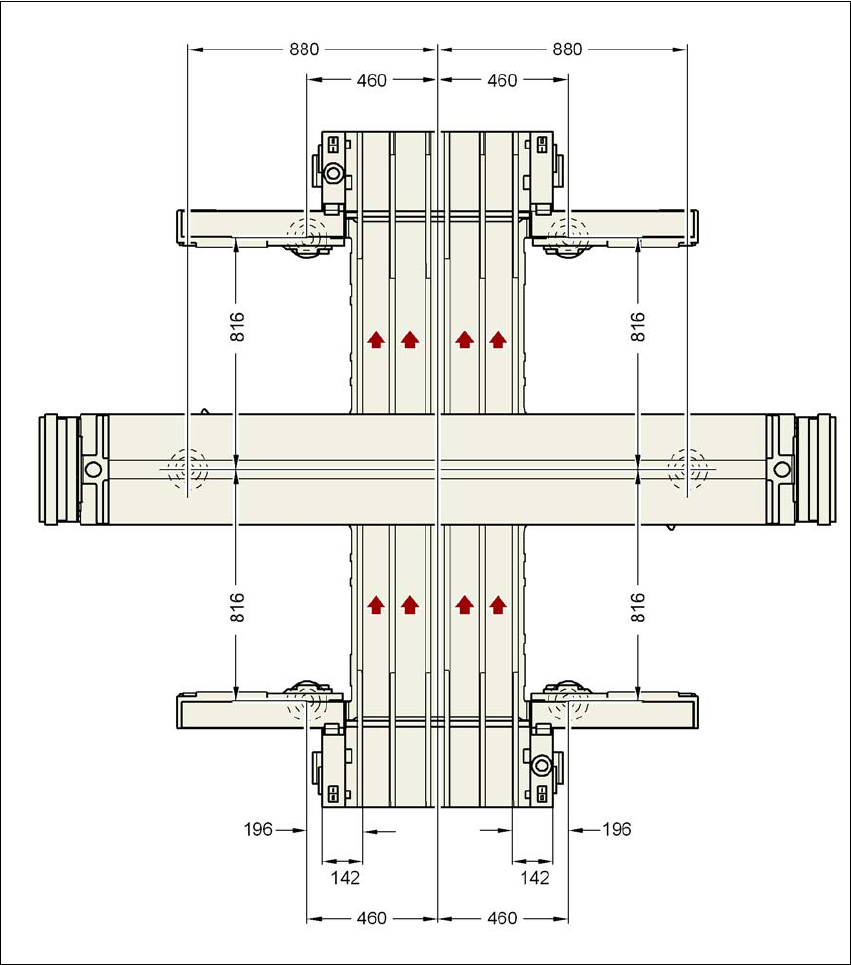

Rys. 4.3 - 27 Odległości łap maszyny i transportera Quad Lane w milimetrach -
zewnętrzna stała krawędź transportera, odległość 535 mm
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
275
4.3.16.6 Odległości łap maszyny automatu i MTC
4
4
4
4

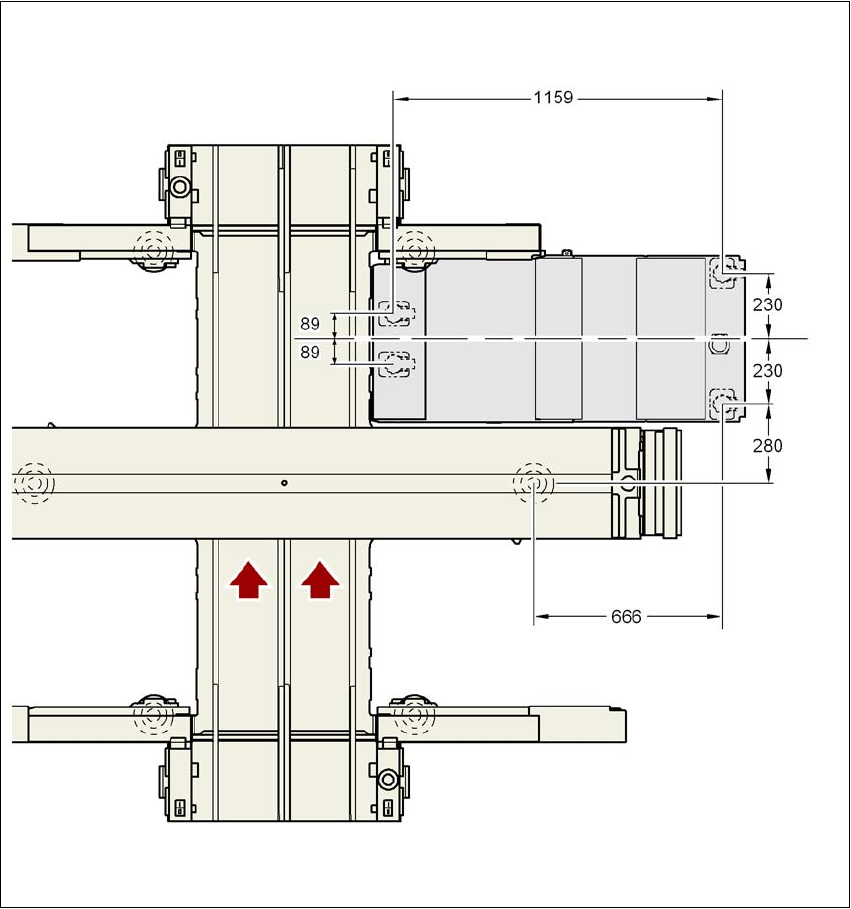

Rys. 4.3 - 28 Odległości łap maszyny automatu i MTC w milimetrach
