Instrukcja eksploatacji S IPLACE seria X Ustawianie i uruchamianie Od wers ji oprogramowania SR.70x.xx Ustawianie automatu Wydanie 01/2011 276 4.3.17 Integracja automatu w linii produkcyjnej → Przestrzegaj ostrze ż e ń ,…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
275
4.3.16.6 Odległości łap maszyny automatu i MTC
4
4
4
4
Rys. 4.3 - 28 Odległości łap maszyny automatu i MTC w milimetrach
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
276
4.3.17 Integracja automatu w linii produkcyjnej
→ Przestrzegaj ostrzeżeń, opisanych w punkcie 4.3.2, strona 227.
→ Narzędzia i środki pomocnicze są opisane w punkcie 4.3.3
, strona 228.
4.3.17.1 Ustawianie wózka widłowego
4

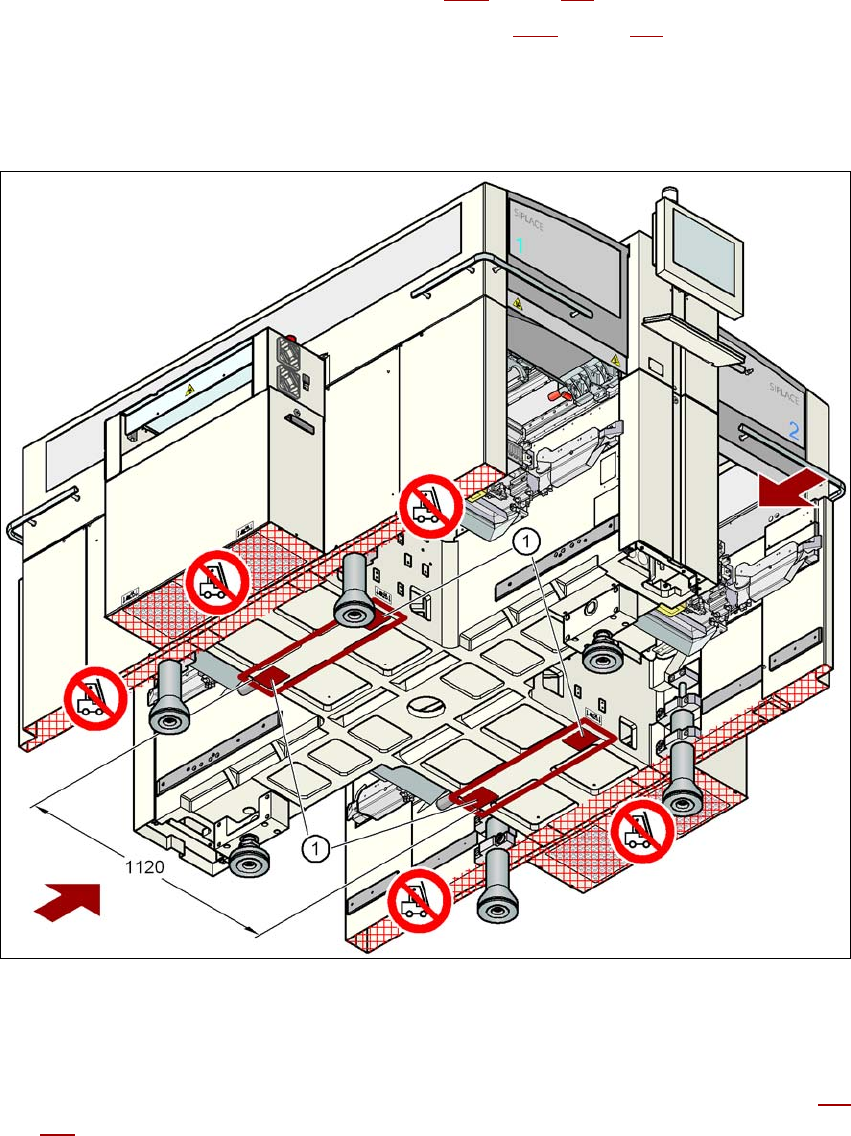

Rys. 4.3 - 29 Powierzchnie przyłożenia - widły poprzecznie do kierunku transportu płytek drukowanych
(1) Powierzchnie przyłożenia wideł wózka widłowego
→ Ustaw wózek widłowy poprzecznie do kierunku transportu płytek drukowanych i rozsuń widły
tak, aby powierzchnie przyłożenia automatu przylegały równomiernie do wideł (patrz rys. 4.3
- 29).
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
277
OSTRZEŻENIE 4
Przed podniesieniem automatu zastosuj się koniecznie do poniższych zaleceń, aby uniknąć nie-
odwracalnych uszkodzeń automatu.
– Rozstaw wideł musi mieścić się w zakresie od 800 do 900 mm. Powierzchnie przyłożenia dla
wózka widłowego są pokazane na rys. 4.3 - 29
, strona 276. Zewnętrzny odstęp powierzchni
przyłożenia wynosi 1120 mm. Nie wolno powiększać rozstawu wideł tak, aby automat był
podnoszony za boczne części ramy maszyny. Spowodowałoby to zniekształcenie ramy ma-
szyny.
→ Zwracaj uwagę, aby podczas podnoszenia automatu widły były równomiernie obciążone.
Mocna podkładka między widłami i automatem zapobiega wywróceniu automatu w trakcie
podnoszenia. Można w ten sposób uniknąć jednostronnego obciążenia łap maszyny, co spo-
wodowałoby zniekształcenie ich zamocowania. Radzimy, aby druga osoba obserwowała
podnoszenie automatu, pilnując, aby podczas podnoszenia wózkiem widłowym automat nie
wywrócił się na bok.
4.3.17.2 Co trzeba koniecznie uwzględnić przy transporcie
OSTRZEŻENIE 4
Koniecznie zwracaj uwagę, aby wszystkie łapy maszyny wisiały swobodnie nad podłożem. Jeżeli
łapy maszyny będą w trakcie transportu ocierać o podłoże lub uderzać o przeszkody, mogą
zostać uszkodzone gwinty w ramie automatu przeznaczone do łap maszyny!
