4.5.1.3 Ustawianie ześlizgu do odpadów pasa na wysokość transportera płytek
drukowanych 900 - 950 mm
→ Poluzuj obie nakrętki sześciokątne M4 (poz. 3 na rys. 4.5 - 1, strona 286).
→ Wyjustuj przedłużacz (poz. 2 na rys. 4.5 - 1
, strona 286) ta, aby odległość między dolną kra-
wędzią i podłożem wynosiła maksymalnie 320 mm + 20 mm (patrz rys. 4.5 - 1
, strona 286).
4.6 Dopasowanie kanału prowadzącego do pustych
pasów do wysokości podzespołów
W razie stosowania modułów podajnikowych, przetwarzających pasy o wysokości kieszeni > 12
mm należy zdjąć blachę rozdzielczą (poz. 1 na rys. 4.6 - 1
).
4

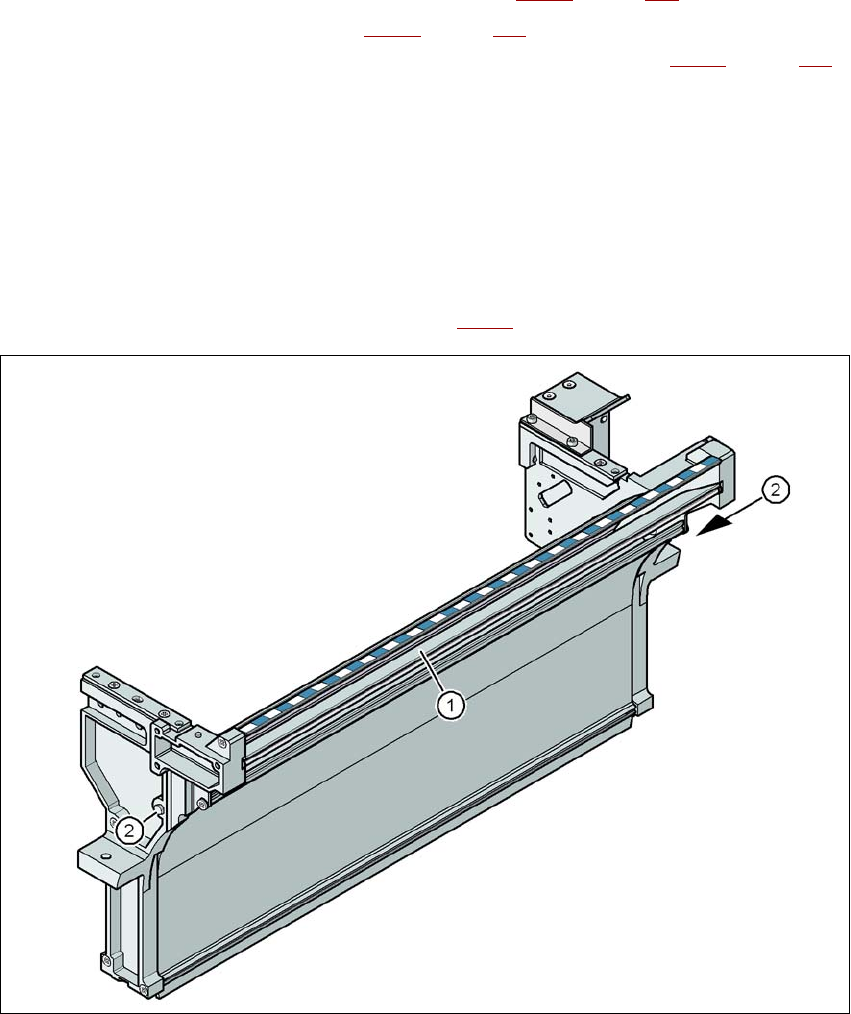

Rys. 4.6 - 1 Kanał prowadzący do pustych pasów SIPLACE seria X
(1) Blacha rozdzielcza do pasów > 12 mm z możliwością demontażu
(2) Śruba DIN 93384 - M4x20, 2 szt.
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Dopasowanie kanału prowadzącego do pustych pasów do wysokości podzespołów Wydanie 01/2011
288
4.6.1 Zasady bezpieczeństwa
OSTRZEŻENIE 4
→ Przed demontażem blachy rozdzielczej wyłącz automat wyłącznikiem głównym.
→ Odłącz automat od zasilania sieciowego i zasilania sprężonym powietrzem.
→ Zabezpiecz automat przed ponownym włączeniem wg opisu w punkcie 2.10
, strona 94.
→ Poczekaj, aż ciśnienie robocze urządzenia do cięcia pasów spadnie do 0 MPa.
→ Nie rób nic we wnętrzu kanału prowadzącego do pustych pasów.
4.6.2 Zdejmowanie blachy rozdzielczej
→ Poluzuj obie śruby z łbem sześciokątnym M4 (poz. 2 na rys. 4.6 - 1, strona 287).
→ Wyciągnij blachę rozdzielczą (poz. 1 na rys. 4.6 - 1
, strona 287).
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Uruchamianie automatu
289
4.7 Uruchamianie automatu
4.7.1 Uruchamianie automatu u Klienta
→ Sprawdź, czy wszystkie zespoły są dobrze zamocowane.
→ Przed zdjęciem zabezpieczenia transportowego osi X/Y przetrzyj niestrzępiącą się szmatką
liniowe prowadnice szynowe. Nie używaj do tego celu rozpuszczalników (patrz punkt 4.3.20
,
strona 282
).
→ Włącz maszynę i wykonaj cykl wzorcowania.
→ Skopiuj program uzbrajania do komputera i przetestuj go.
→ Sprawdź punkt zerowy maszyny po 3 - 4 h rozgrzewania.
→ Wspólnie z personelem Klienta uzbrój moduły podajnikowe na podstawie programu uzbraja-
nia Klienta.
→ Przeprowadź instruktaż obsługi modułów podajnikowych na podstawie JobGuide.
→ Sprawdź działanie wszystkich opcji zamontowanych zgodnie z indywidualną konfiguracją au-
tomatu (w szczególności oprogramowanie) i w razie potrzeby zamów części zamienne, ko-
rzystając z formularza do zamawiania lub faksem.
4.7.2 Instruktaż personelu Klienta
→ Objaśnij wszystkie indywidualne opcje zainstalowane w automacie Klienta, zwłaszcza opro-
gramowanie / kompatybilność oprogramowania.
→ Objaśnij programistom sposób obsługi edytorów programowych komputera linii / SIPLACE
Pro.
→ Przeszkol operatorów i ustawiaczy w obsłudze oprogramowania stacji.
→ Objaśnij zasady zabezpieczenia hasłami.
→ Przeszkol personel Klienta zgodnie z instrukcją eksploatacji i utrzymania.
4.7.3 Próba ruchowa lub uruchomienie produkcji
→ Przetestuj linię za pomocą testowej płytki drukowanej lub płytki drukowanej Klienta.
→ Spisz dane produktu Klienta i parametry wydajności, przetwórz dane i udokumentuj je w Ra-
porcie Instalacyjnym.
→ Zabezpiecz dane i przekaż Klientowi kopie bezpieczeństwa.
