Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Elementy obsługowe i wskaźnikowe
297
Czytnik kodów kreskowych podzespołów 5
Po każdej stronie konsoli środkowej znajduje się pałąk, na którym zamocowany jest czytnik ko-
dów kreskowych podzespołów typu Datalogic DL 910 . Czytnik kodów kreskowych umożliwia
szybki i niezawodny montaż podzespołów i ich uzupełnianie.
5.2.3 Ergonomiczne rozmieszczenie elementów obsługowych
Rysunek 5.2 - 1, na stronie 295 przedstawia poglądowo rozmieszczenie elementów obsługowych.
Elementy te dzielą się na następujące grupy:
Pole obsługowe z prawej strony (panel instalacji pneumatycznej) konsoli środkowej obejmu-
jące: 5
– Ekran LCD
– Klawiatura z trackballem
– Przycisk START, przycisk STOP
Pole obsługowe z lewej strony (panel zasilania elektrycznego) konsoli środkowej obejmujące:5
– Ekran LCD
– Klawiatura z trackballem
– Licznik podzespołów
– Przycisk START
– Przycisk STOP
–Wyłącznik główny
Strona wejściowa lub wyjściowa transportera płytek drukowanych wyposażona w: 5
– Przycisk ZATRZYMANIA AWARYJNEGO
– Przycisk START, przycisk STOP
– Przyciski do dokowania i odłączania wózka do podzespołów
5.2.3.1 Elementy obsługowa na polach obsługowych automatu
Funkcje obsługowe obu pół obsługowych są identyczne.
Ekran, klawiatura, przycisk Start i przycisk Stop 5
Po każdej stronie automatu znajduje się ekran i klawiatura.
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Elementy obsługowe i wskaźnikowe Wydanie 01/2011
298
Pod klawiaturą znajdują się przyciski Start i Stop. Jeżeli w dialogu ekranowym operator zostanie
wezwany do wykonania określonych akcji tymi przyciskami, takie usytuowanie z jednej strony uła-
twia tę czynność, a jednocześnie interaktywną kontrolę wykonywanych akcji.
Wyłącznik główny 5
Wyłącznik główny jest częścią zasilania elektrycznego. Patrząc w kierunku transportu płytek dru-
kowanych, jest on usytuowany na lewym polu obsługowym. Ponieważ wyłącznik ten jest po-
trzebny tylko do czynności związanych z utrzymaniem i serwisem, został umieszczony
ergonomicznie z uwzględnieniem częstotliwości jego używania.
5.2.3.2 Elementy obsługowe po stronie załadowczej i odbiorczej automatu
Elementy obsługowe po stronie załadowczej i odbiorczej automatu są identyczne.
Przycisk ZATRZYMANIA AWARYJNEGO, przycisk Start i przycisk Stop 5
Po stronie wejściowej lub wyjściowej transportera płytek drukowanych znajduje się po jednym
przycisku ZATRZYMANIA AWARYJNEGO oraz przycisku Start i Stop. Przyciski zostały rozmiesz-
czone tak, aby były łatwo i szybko dostępne z każdego miejsca.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Włączanie linii SIPLACE
299
5.3 Włączanie linii SIPLACE
5.3.1 Uruchamianie programu SIPLACE Pro Line Control GUI
Na komputerze linii SIPLACE Pro Line Control GUI
uruchom z menu Start systemu Windows
Start --> Programy --> SIPLACE Pro --> LCGUI
lub

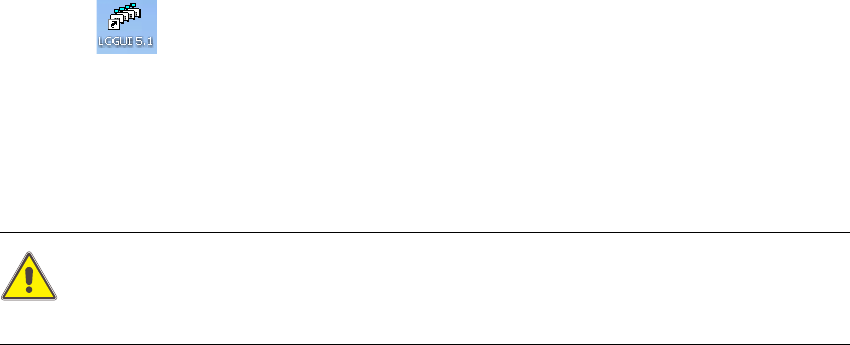

ikoną na Pulpicie.
Wpisz swoje dane użytkownika.
System połączy się teraz z serwerem SIPLACE Pro i otworzy interfejs użytkownika.
5.3.2 O czym należy pamiętać przed włączeniem stacji
OSTROŻNIE
Zanim włączysz stacje, wykonaj opisanej niżej operacje. 5
Sprawdź, czy stacje są podłączone do zasilania elektrycznego i pneumatycznego.
Przeprowadź oględziny stacji. Zwróć szczególną uwagę na to, aby w obszarze przesuwu
bram nie było żadnych przeszkód.
Upewnij się, czy osie z wszystkich głowic znajdują się w swoich skrajnych górnych położe-
niach.
