5.3.3 Klasyfikacja użytkowników
Niektóre funkcje lub menu mogą być wykonywane/wywoływane tylko przez wykwalifikowany per-
sonel. W związku z tym rozróżniamy następujące poziomy obsługi.
– Produkcja
– Rozszerzona produkcja
– Serwis (Klient)
– Serwis (SIPLACE)
Poziomy obsługi "Rozszerzona produkcja" i "Serwis (Klient)" mogą być zabezpieczane hasłem.
Poziom obsługi "Serwis (SIPLACE)" jest fabrycznie zabezpieczony hasłem.
Szczegółowy opis klasyfikacji użytkowników jest zawarty w punkcie 5.1
, strona 291.
5.3.4 Włączanie stacji i uruchamianie interfejsu użytkownika oprogramowania
stacji
OSTROŻNIE
Włącz stację dopiero, gdy na monitorze komputera SIPLACE Pro zostanie wyświetlony "Pulpit".
W przeciwnym razie mogą wystąpić problemy z komunikacją. 5
Włącz stację wyłącznikiem głównym.
Po włączeniu sprawdź, czy wszystkie manometry wskazują wymagane ciśnienie robocze.
Zostanie załadowane oprogramowanie komputera stacji i wyświetlony widok "Produkcja"
oprogramowania stacji dla poziomu obsługi "Produkcja" (patrz rysunek niżej).
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Włączanie linii SIPLACE
301
5

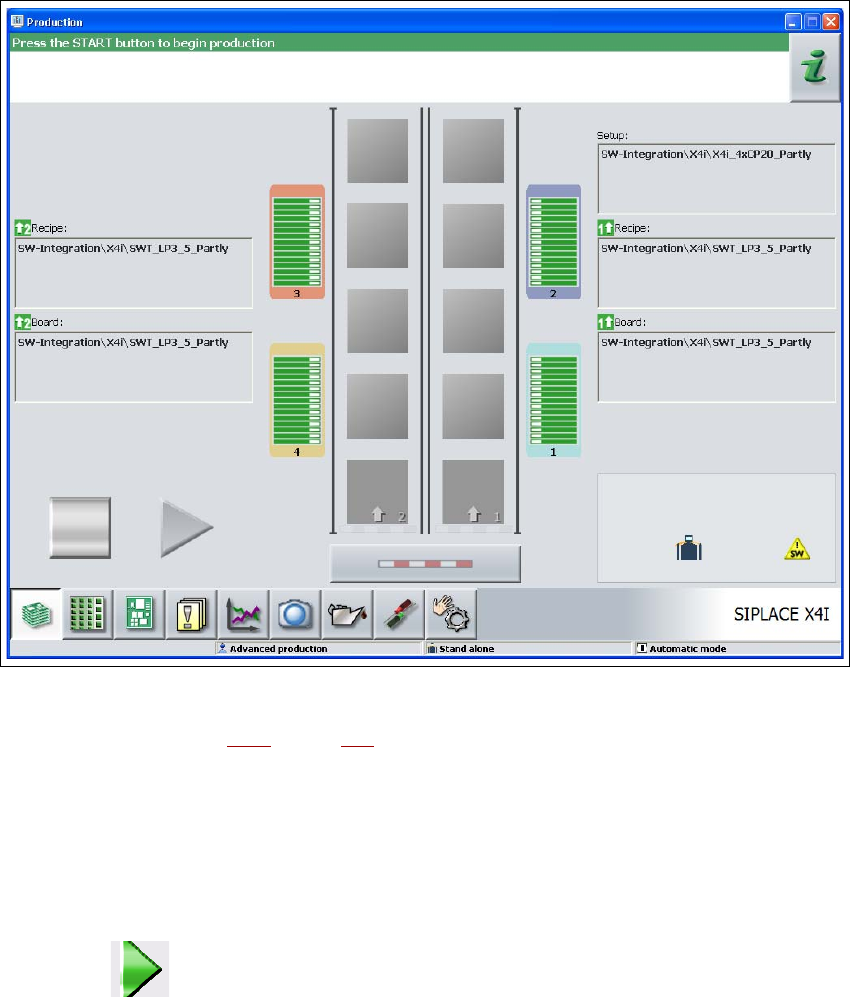

Rys. 5.3 - 1 Widok "Produkcja" po załadowaniu oprogramowania stacji (na przykładzie automatu SIPLACE X4I)
W polu stanu (patrz punkt 5.5.1, strona 305) wyświetlany jest aktualny stan stacji oraz akcja, którą
powinien wykonać operator.
Po wezwaniu "Naciśnij przycisk START" naciśnij przycisk START.
Przyciski START znajdują się po stronie wejściowej, wyjściowej oraz na polach obsługowych
po lewej i prawej stronie stacji.
Zostanie wykonany cykl wzorcowy. Po zakończeniu cyklu wzorcowego stacja jest gotowa do
pracy.
Symbol zostanie wyświetlony (uaktywniony) w części roboczej interfejsu użytkownika.
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Włączanie linii SIPLACE Wydanie 01/2011
302
5.3.5 Działanie przycisku START maszyny
Działanie przycisku START można ustawić.
Otwórz widok "Kontrola czujników i funkcji" (patrz punkt 5.5.3, strona 307).
Dostępne są następujące ustawienia.:
Automatyczne uruchomienie produkcji 5
Ustawienie standardowe.
Naciśnięcie przycisku START powoduje automatyczne uruchomienie produkcji.
Bez zmiany stanu produkcji 5
Na przykład do kalibrowania i testowania maszyny.
Po wciśnięciu przycisku START następuje tylko zamknięcie obwodu prądowego a nie bezpośred-
nie uruchomienie produkcji.
OSTROŻNIE
Funkcje maszyny mogą być uruchamiane bezpośrednio z GUI, niezależnie od ustawienia przyci-
sku START. Jeżeli obwód prądowy jest już zamknięty, nie jest konieczne dalsze potwierdzenie
przyciskiem START maszyny. 5
5.3.6 Schemat synoptyczny "Włączanie linii SIPLACE"
(Switching on the SIPLACE line)
Poniższy schemat synoptyczny przedstawia akcje, wykonywane po włączeniu linii SIPLACE.
