Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Zadania przy maszynie Wydanie 01/2011 Interfejs u ż ytkownika 307 5.5.3 Pasek symboli Na pasku symboli znajduj ą si ę przyciski graficzne do g ł…
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Interfejs użytkownika Wydanie 01/2011
306
(Zielony) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnie-
nia wszystkich elementów obsługowych na tym widoku.
(Czerwony) uruchamia system pomocy, informujący o potencjalnych przyczynach aktualnego błę-
du i możliwościach jego wyeliminowania (patrz punkt 5.6.1
, strona 313).
Otwiera okno dialogowe, w którym wyświetlane jest źródło błędu, tekst komunikatu o błędzie i
data oraz czas wystąpienia błędu (patrz punkt 5.6.1
, strona 313). Z tego miejsca można także wy-
wołać pomoc dotyczącą aktualnego błędu.
Kasuje aktualnie wyświetlany błąd z pola stanu.
5.5.2 Sekcja wskaźnikowa i sekcja edycji
W tej sekcji wyświetlane są przyciski graficzne do ustawiania/uruchamiania funkcji, ogólne infor-
macje o płytce drukowanej, uzbrojeniu, partii produkcyjnej i inne wskazówki.
Za pomocą animowanych i różnobarwnych obiektów wyświetlane są procesy lub stany (np. prze-
twarzanie, stanowisko puste itd.).
W widoku "Produkcja" (widok główny) sygnalizowane są określone stany pracy (przetwarzanie,
błędy itd.).
Zatrzymaj przetwarzanie. Zatrzymywany jest aktualny proces uzbrajania.
Kontynuuj przetwarzanie. Uzbrajanie płytek drukowanych jest uruchamiane lub kontynuowane.
Wskaźnik postępu
Dla każdej płytki drukowanej wyświetlany jest wskaźnik postępu procesu uzbrajania.
Płytka drukowana w przetwarzaniu
Płytka drukowana została pobrana przez system i jest przetwarzana. Symbol PD jest wyświetlany
w kolorze ciemnozielonym jako przycisk graficzny.
Przetwarzanie płytki drukowanej przerwane
Po przerwaniu przetwarzania symbol PD jest wyświetlany w kolorze czerwonym.
Płytka drukowana wymaga sprawdzenia
Gdy płytka drukowana znajduje się na taśmie odbiorczej i stan płytki drukowanej musi zostać
sprawdzony przez operatora, symbol PD jest wyświetlany w kolorze żółtym.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Interfejs użytkownika
307
5.5.3 Pasek symboli
Na pasku symboli znajdują się przyciski graficzne do głównych funkcji oprogramowania stacji.
Można nimi przełączać interfejs użytkownika na inne widoki i w tych widokach uruchamiać dalsze
funkcje (patrz punkt 5.5.5
, strona 310).
5

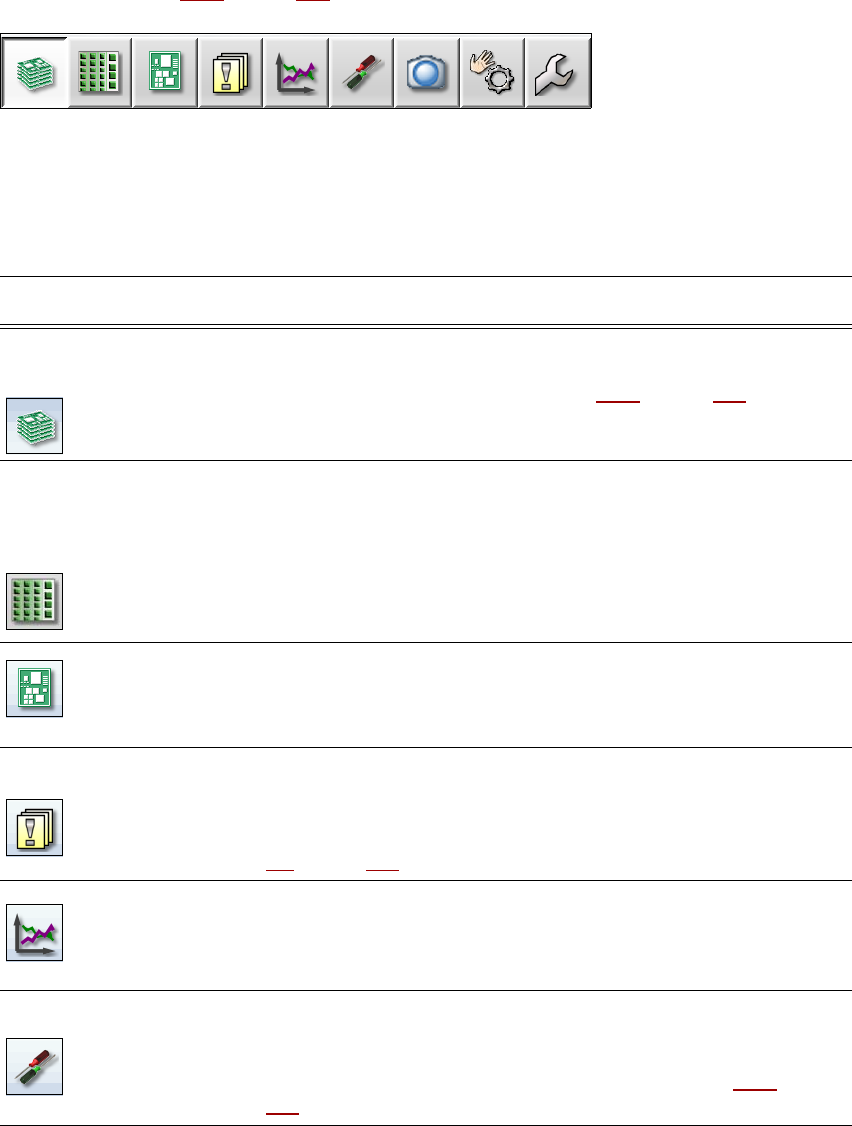

Rys. 5.5 - 2 Pasek symboli
Przyciski graficzne są różne dla różnych konfiguracji i ustawionego poziomu obsługi. Niektóre wi-
doki są dostępne tylko na wyższych poziomach obsługi.
W poniższej tabeli opisane są w skrócie przyciski graficzne i główne funkcje.
5
Symbol Widok Opis
Produkcja
(widok główny)
Wskaźnik stanu maszyny dla najczęściej wykonywanych zadań w
trakcie produkcji.
Wskaźnik stanów pracy, patrz punkt 5.5.2
, strona 306.
Wskaźnik stanowisk, nazwa uzbrojenia, nazwa partii produkcyjnej,
zmiany konfiguracji i dodatkowych opcji.
Moduły podajni-
kowe, podzespo-
ły i pipety
Uzbrojenie można wywoływać indywidualnie dla każdego z 4 sta-
nowisk.
Sprawdzanie i uzbrajanie modułów podajnikowych, podzespołów i
pipet.
Programowanie (teach-in)kształtów obudowy i kształtów kieszeni
na podzespoły.
Wskaźnik kontroli napełnienia.
Płytki drukowane Wyświetlanie płytek drukowanych i lista pozycji uzbrajania.
Sprawdzanie i konfigurowanie pytek drukowanych i podzespołów.
Programowanie znaczników
Komunikaty Wyświetlanie komunikatów o aktualnych lub wcześniejszych zda-
rzeniach. Komunikaty są rozróżniane wg rodzaju. Można wywołać
tabelę błędów ścieżki, błędów transportera, błędów maszyny, ogól-
nych błędów i powiązanych komunikatów o błędach (patrz punkt
5.6
, strona 312).
Statystyka Wyświetlanie statystyki wydajności, jakości i odrzutów materiału.
Wyświetlanie wydajności maszyn i płytek drukowanych.
Uruchamianie systemu OIS (Operator Information System), bliższe
informacje patrz dokumentacja OIS.
Ustawienia Zawiera wszystkie ustawienia i opcje.
Ustawianie poziomu obsługi, języka interfejsu użytkownika.
Wyświetlanie i modyfikowanie ustawień maszyny, ustawień użyt-
kownika, opcji maszyny i opcji oprogramowania, patrz 5.5.5
, strona
310
.
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Interfejs użytkownika Wydanie 01/2011
308
5.5.4 Obsługa oprogramowania stacji w widokach
Większość widoków, wywoływanych z paska symboli (patrz punkt 5.5.3, strona 307), ma z prawej
strony interfejsu użytkownika dodatkowy pionowy pasek symboli dla widoków i funkcji niższego
poziomu.
WSKAZÓWKA
Szczegółowy opis poszczególnych funkcji można znaleźć w Pomocy online. 5
Przykład: Widok "Moduły podajnikowe, podzespoły i pipety"
Na pasku symboli kliknij "Moduły podajnikowe, podzespoły i pipety" .
Otworzy się następujący widok.
Prezentacja na
żywo w trakcie
uzbrajania
Wyświetlanie indywidualnych obrazów na żywo z kamery.
Dopiero od poziomu obsługi "Produkcja rozszerzona":
wyświetlanie i zapisywanie zrzutów pamięci Vision.
Kontrola czujni-
ków i funkcji
Zawiera informacje i funkcje do testów i diagnostyki.
Ustawianie działania przycisku START maszyny
Dostępne dopiero od poziomu obsługi "Produkcja rozszerzona":
kompleksowy cykl wzorcowania, testowanie funkcji głowicy
C&P20.
Funkcje indywidualne i cykle ciągłe. Każdy portal jest wysterowy-
wany indywidualnie.
Serwis Narzędzia serwisowe.
Dostępne dopiero od poziomu obsługi "Serwis (Klienta)".
Konfigurowanie i kalibrowanie automatu do uzbrajania SIPLACE,
pobieranie wbudowanych wersji oprogramowania, kalibrowanie i
konfigurowanie całej maszyny.
Symbol Widok Opis
