Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Zadania przy maszynie Wydanie 01/2011 Uzbrajanie modu ł ów podajnikowych 327 5.10 Uzbrajanie modu ł ów podajnikowych 5.10.1 Wskazówki dotycz ą c…
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Obchód kontrolny Wydanie 01/2011
326
5.9.5 Zakładanie blach rozdzielczych do pojemnika na pasy
→ Blacha rozdzielcza ma różne krawędzie i może być zakładana na dwa sposoby do pojemnika
na pasy. W razie zastosowania osi wtykanych blacha rozdzielcza jest skierowana wyżłobie-
niami do osi wtykanych do góry (patrz poz. 4 na rys. 5.9 - 3
). Jeżeli nie stosujesz osi wtyka-
nych, zaokrąglona krawędź blachy rozdzielczej jest skierowana do góry (patrz poz. 5 na rys.
5.9 - 3
).
→ Stosuj blachy rozdzielcze wg rys. 5.9 - 3
, pamiętając, że minimalna podziałka pojemnika na
pasy to podziałka dwukrotna. Dzięki temu unikniesz błędów uzbrajania.
→ Sprawdź, czy blachy rozdzielcze przyjmują pozycję zatrzaskową we wszystkich trzech li-
stwach prowadzących. W przeciwnym razie blacha rozdzielcza zostanie skrzywiona lub po-
gięta.
5

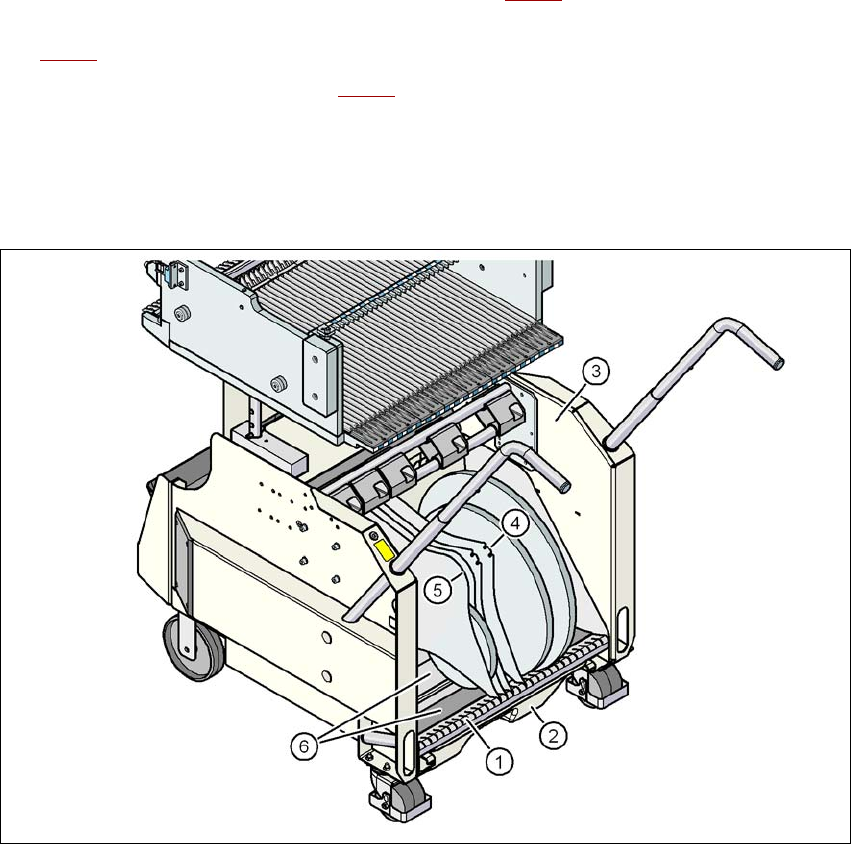

Rys. 5.9 - 3 Blachy rozdzielcze w pojemniku na pasy
(1) Listwa prowadząca blach rozdzielczych
(2) Pojemnik na pasy odpadowe
(3) Pojemnik pasa
(4) Położenie blachy rozdzielczej, gdy stosowane są osie wtykane
(5) Położenie blachy rozdzielczej, gdy nie są stosowane osie wtykane
(6) Nakładki ślizgowe do rolek pasów
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Uzbrajanie modułów podajnikowych
327
5.10 Uzbrajanie modułów podajnikowych
5.10.1 Wskazówki dotyczące obsługi modułów podajnikowych
Moduły podajnikowe to urządzenia precyzyjne. Dlatego z modułami podajnikowymi należy obcho-
dzić się delikatnie.
→ Unikaj uderzania modułów podajnikowych o przeszkody.
→ Uważaj, aby moduły podajnikowe nie upadały.
→ Do konserwacji używaj tylko odpowiednich narzędzi.
5.10.2 Zdejmowanie modułów podajnikowych X ze stołu na podzespoły
5

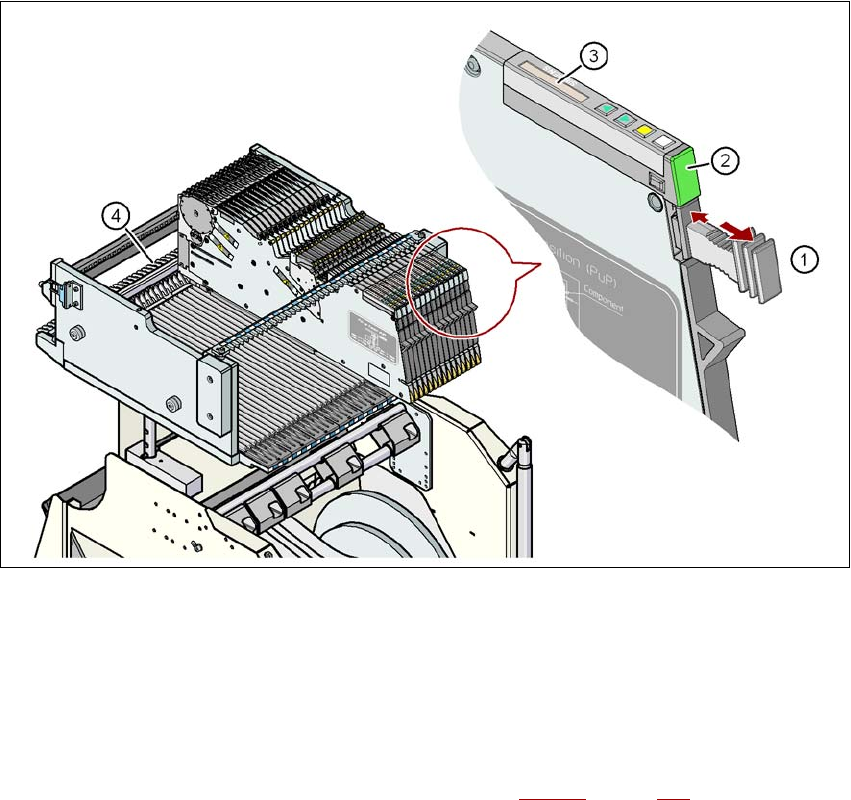

Rys. 5.10 - 1 Zdejmowanie modułów podajnikowych X ze stołu na podzespoły
(1) Uchwyt do wyjmowania
(2) Wyświetlacz stanu
(3) Wyświetlacz LCD
(4) Zapadka do ryglowania modułów podajnikowych X
5
W stanie gotowym do pracy wskaźnik stanu (poz. 2 na rys. 5.10 - 1, strona 327) świeci w kolorze
zielonym, jeżeli moduł podajnikowy X jest zawarty w aktualnym wyposażeniu. Jeżeli moduł podaj-
nikowy nie jest zawarty w aktualnym wyposażeniu, wskaźnik stanu pozostaje ciemny.
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Uzbrajanie modułów podajnikowych Wydanie 01/2011
328
Moduł podajnikowy X jest zaryglowany zapadką w stole na podzespoły i nie może być wyciągnię-
ty. Aby zdjąć moduły podajnikowe ze stołu na podzespoły, należy wykonać następujące czynno-
ści.
→ Wciśnij uchwyt do wyjmowania (poz. 1 na rys. 5.10 - 1
, strona 327). Uchwyt do wyjmo-
wania wyskoczy i wskaźnik stanu zgaśnie.
→ Poczekaj ok. 1 sekundy, aż blokada (poz. 4 na rys. 5.10 - 1
, strona 327) zwolni moduł
podajnikowy.
→ Wyciągnij moduł podajnikowy za uchwyt do wyjmowania ze stołu na podzespoły. Jeżeli
przerwa potrwa dłużej niż 5 sekund, moduł podajnikowy zostanie z powrotem zaryglo-
wany. Wskaźnik stanu zaświeci w kolorze czerwonym a na wyświetlaczu LCD (poz. 3 na
rys. 5.10 - 1
, strona 327) ukaże się komunikat "Handle --->>".
→ Zatrzaśnij ponownie uchwyt do wyjmowania. Jeżeli moduł podajnikowy X jest zawarty w
aktualnym wyposażeniu, wskaźnik stanu zaświeci w kolorze zielonym a na wyświetlaczu
LCD będą znów wyświetlane numer ścieżki i skok.
→ Naciśnij ponownie uchwyt do wyjmowania (poz. 1 na rys. 5.10 - 1
, strona 327) a następ-
nie wyciągnij moduł podajnikowy ze stołu na podzespoły.
5.10.3 Zakładanie modułu podajnikowego X do wózka na podzespoły
5.10.3.1 Sprawdzanie modułu podajnikowego X przed założeniem
Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdź, czy są spełnione na-
stępujące warunki.
→ Moduł podajnikowy musi być w nienagannym stanie.
→ Lekko naciskając, sprawdź, czy kołyska folii kryjącej (poz. 2 na rys. 5.10 - 2
, strona 329)
nie zacina się.
→ Sprawdź, czy w rejonie okienka odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 329) nie ma
luźnych podzespołów.
WSKAZÓWKA 5
Opróżnij półkę na podzespoły odpadowe (poz. 5 na rys.5.10 - 2
, strona 329), przed wytrząś-
nięciem podzespołów z modułu podajnikowego.
→ Popchnij dźwignię (poz. 4 na rys. 5.10 - 2
, strona 329) nieco do przodu w celu otwarcia
okienka odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 329). Okienko odbiorcze zostanie
przy tym nieco uniesione.
WSKAZÓWKA 5
Nie naciskaj dźwigni, jeżeli założony jest pas. Naprężona folia kryjąca pociągnęłaby pas da-
lej, odsłaniając podzespoły.
→ Usuń luźne podzespoły spod okienka odbiorczego.
