Instrukcja eksploatacji S IPLACE seria X Zadania przy maszynie Od wersji oprogramowania SR.70x.xx Uzbrajanie modu ł ów podajnikowych Wydanie 01/2011 330 5.10.3.2 Zak ł adanie modu ł u podajnikowego X do sto ł u na podzes…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Uzbrajanie modułów podajnikowych
329
→ Zamknij okienko odbiorcze (poz. 3 na rys. 5.10 - 2), cofając dźwignię (poz. 4 na rys. 5.10
- 2).
→ Usuń luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z od-
powiednią dyszą.
WSKAZÓWKA 5
Jeżeli pas jest już założony, przytnij go równo z przednią krawędzią modułu podajnikowego.
→ Jeżeli uchwyt do wyjmowania (poz. 1) nadal wystaje, zatrzaśnij go.
5

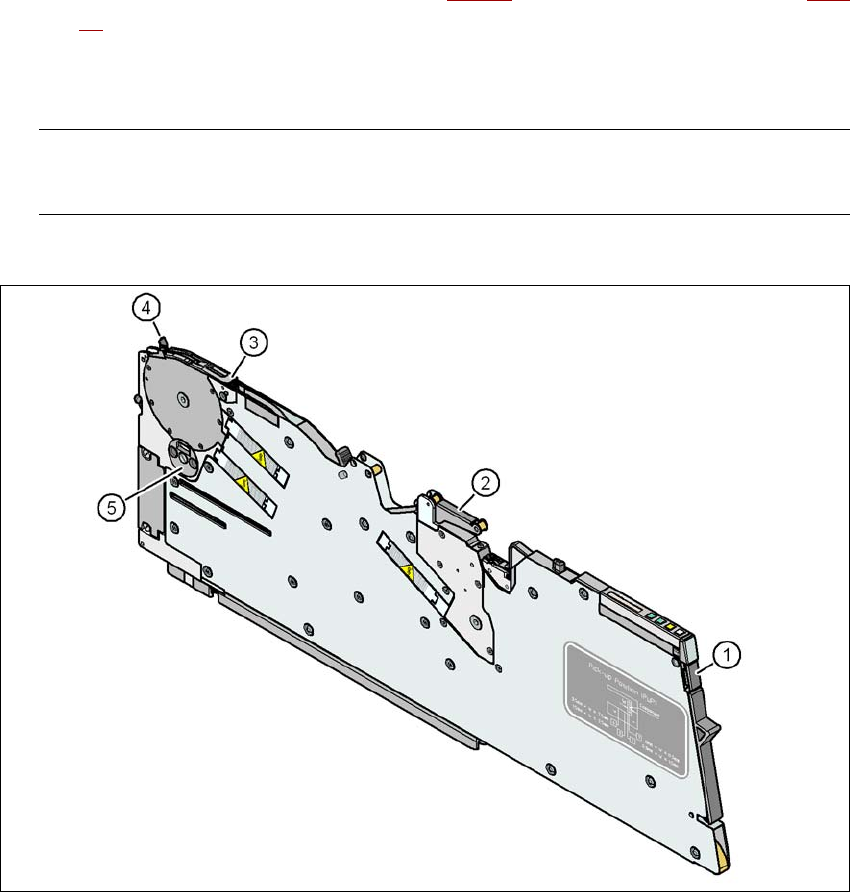

Rys. 5.10 - 2 Sprawdzanie modułu podajnikowego X przed założeniem
(1) Uchwyt do wyjmowania
(2) Kołyska folii kryjącej
(3) Okienko pobrania
(4) Dźwignia do unoszenia i zatrzaskiwania okienka odbiorczego
(5) Półka na podzespoły odpadowe
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Uzbrajanie modułów podajnikowych Wydanie 01/2011
330
5.10.3.2 Zakładanie modułu podajnikowego X do stołu na podzespoły
5
Rys. 5.10 - 3 Zakładanie modułu podajnikowego X do stołu na podzespoły
(1) Przednia prowadnica ślizgowa modułu podajnikowego X
(2) Tylna prowadnica ślizgowa modułu podajnikowego X
(3) Kołek ustalający "tył" na module podajnikowym X
(4) Kołek ustalający "tył" na module podajnikowym X
(5) Wyżłobienia w listwie centrującej na kołek ustalający "tył"
(6) Otwory ustalające na stole do podzespołów na kołek ustalający "przód"
(7) Zapadki ryglujące
(8) Profil prowadzący stołu na podzespoły (profil )
(9) Element ułatwiający wprowadzanie do modułu podajnikowego
5
→ Ustaw przednią prowadnicę ślizgową (poz. 1 na rys. 5.10 - 3) modułu podajnikowego na ele-
ment ułatwiający wprowadzanie (poz. 9 na rys. 5.10 - 3
) stołu na podzespoły.
→ Trzymaj moduł podajnikowy pionowo i wsuwaj go wzdłuż profilu prowadzącego (poz. 8 na
rys. 5.10 - 3
) do przodu. Moduł podajnikowy będzie się ślizgać przednią (poz. 1 na rys. 5.10
- 3) i tylną (poz. 2 na rys. 5.10 - 3) prowadnicą ślizgową po profilu prowadzącym (poz. 8 na
rys. 5.10 - 3
).
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Uzbrajanie modułów podajnikowych
331
→ Przesuwaj moduł podajnikowy ostrożnie dalej, aż kołek ustalający "przód" (poz. 4 na rys. 5.10
- 3, strona 330) wejdzie w otwór ustalający (poz. 6 na rys. 5.10 - 3, strona 330).
→ Uważaj przy tam na kołek ustalający "tył" (poz. 3 na rys. 5.10 - 3
, strona 330) modułu podaj-
nikowego. Musi on wślizgnąć się bez problemu w wyżłobienie (poz. 5) listwy ustalającej, w
przeciwnym razie moduł podajnikowy nie będzie ustawiony pionowo na stole na podzespoły
albo nie został prawidłowo założony na profil prowadzący (poz. 8 na rys. 5.10 - 3
, strona 330).
→ W pozycji ograniczającej modułu podajnikowego zapadka ryglująca (poz. 7 na rys. 5.10 - 3
,
strona 330
) zatrzaskuje się na rolce ryglującej modułu podajnikowego (poz. 1 na rys. 3.9 - 1,
strona 172
). Jeżeli zapomniałeś zatrzasnąć uchwyt do wyjmowania (poz. 1 na rys. 5.10 - 2,
strona 329
), po kilku sekundach wskaźnik stanu na polu obsługowym modułu podajnikowego
zaświeci w czerwonym kolorze. na wyświetlaczu LCD ukaże się komunikat o błędzie "Handle
--->>" (patrz rys. 5.11 - 1
, strona 337).
→ Zatrzaśnij uchwyt do wyjmowania (poz. 1 na rys. 5.10 - 2
, strona 329). Wskaźnik stanu
modułu podajnikowego zaświeci w kolorze zielonym i moduł podajnikowy jest gotowy do
pracy. Na wyświetlaczu LCD znów będzie można odczytać numer ścieżki i skok trans-
portera.
5.10.4 Wkładanie pasa z podzespołami do modułu podajnikowego X
5.10.4.1 Kontrola modułu podajnika pasa X
→ Wkładając pas do modułu podajnikowego, sprawdź najpierw, czy są podzespoły w rejo-
nie okienka odbiorczego (poz. 2 na rys. 5.10 - 5
, strona 333).
→ Jeżeli są tak jakieś podzespoły, usuń je, ponieważ mogą spowodować zakłócenia.
5.10.4.2 Przygotowanie pasa na podzespoły do włożenia
→ Sprawdź, czy pas ma na początku prostą krawędź do ucięcia.
→ Jeżeli otwory transportowe są popękane lub pogniecione, utnij odpowiednią część pasa.
→ Ponadto zwróć uwagę, aby na folii kryjącej nie było paska samoprzylepnego.
→Ściągnij z pasa ok. 30 cm folii kryjącej, jeżeli nie spowoduje to odsłonięcia podzespołów.
WSKAZÓWKA 5
Użyj nawlekarki do pasa SMD, jeżeli nie ma dostatecznie dużo folii kryjącej, aby nie tracić
części podzespołów:
do pasów 8 mm: nr kat. 00355265-xx
do pasów 12 mm: nr kat. 00356342-xx
→ Skróć pas z odsłoniętymi kieszeniami na podzespoły o ok. 3 cm.
