Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Zadania przy maszynie Wydanie 01/2011 Uzupe ł nianie podzespo ł ów 343 5.14 Uzupe ł nianie podzespo ł ów Informacje na temat uzupe ł nian ia pod…
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Unikanie błędów ścieżek Wydanie 01/2011
342
5.13.3 Układ współrzędnych i kąt pobierania podzespołów
5

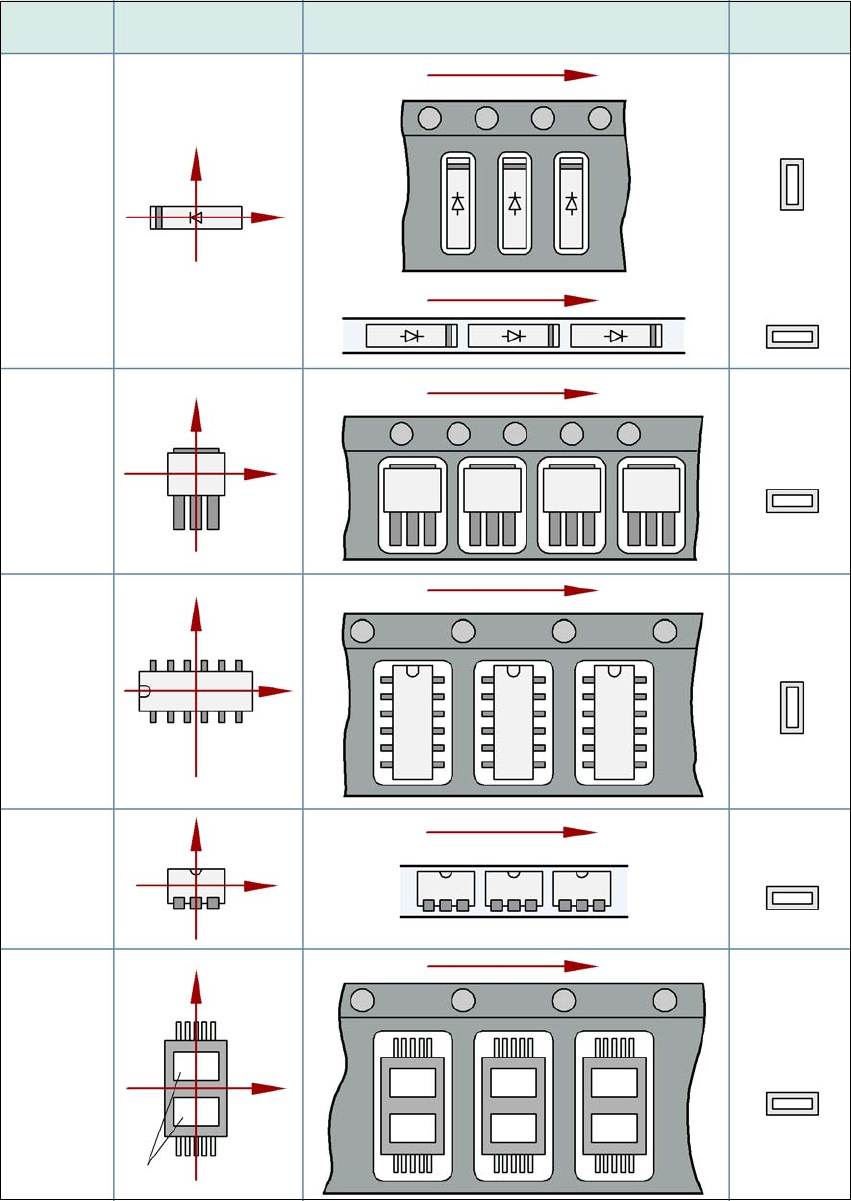

Rys. 5.13 - 1 Położenie i kąt pobierania podzespołu
Podzespół
specjalny
Magazynek
prętowy:
Biegunowe
podzespoły
scalone
0402
2220
Anoda musi być
skierowana do
dodatniej osi X.
Typ obudowy Pozycja opisywania 0°
Położenie w podajniku
Kąt pobierania/
kąt pipety
Pas:
SOT 23
Magazynek
prętowy:
Pas:
Pas:
SO-IC
DIL-IC
SOT 194
Pas:
Otwory
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Uzupełnianie podzespołów
343
5.14 Uzupełnianie podzespołów
Informacje na temat uzupełniania podzespołów z kodem kreskowym i bez kodu kreskowego są
dostępne w Pomocy online.
→ W przypadku pasowych modułów podajnikowych zwróć uwagę, aby zawsze w porę splatać
nowy pas, tak aby moduły podajnikowe nie opróżniały się całkowicie.
→ Nie splataj jednak pasów zbyt wcześnie, ponieważ gdy po spleceniu nawiniesz koniec sta-
rego pasa na nową rolkę, może się okazać, że będzie na niej za dużo pasa, wskutek czego
pas będzie się ześlizgiwać z rolki i zahaczać. Może to w pewnych sytuacjach spowodować
błędy pobierania podzespołów i wydłużyć czasy postoju maszyny.
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Dokowanie i odłączanie wózka na podzespoły Wydanie 01/2011
344
5.15 Dokowanie i odłączanie wózka na podzespoły
5.15.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespo-
ły
OSTRZEŻENIE 5
Ze względu na bezpieczeństwo wypadkowe (niebezpieczeństwo zmiażdżenia) wózek na podze-
społy może być dokowany lub odłączany tylko przez jedną osobę.
5
Rys. 5.15 - 1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespoły
(1) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 1
(2) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 2
(3) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 3
(4) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 4
(T) Kierunek transportu płytek drukowanych
