5.15 Dokowanie i odłączanie wózka na podzespoły
5.15.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespo-
ły
OSTRZEŻENIE 5
Ze względu na bezpieczeństwo wypadkowe (niebezpieczeństwo zmiażdżenia) wózek na podze-
społy może być dokowany lub odłączany tylko przez jedną osobę.
5

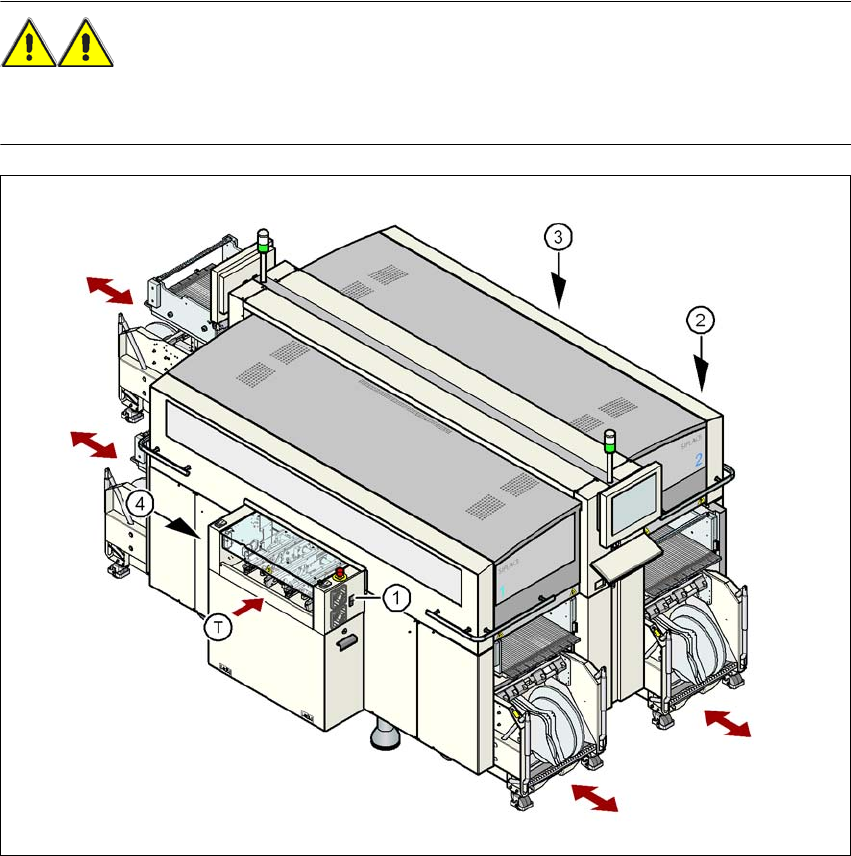

Rys. 5.15 - 1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespoły
(1) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 1
(2) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 2
(3) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 3
(4) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 4
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Dokowanie i odłączanie wózka na podzespoły
345
Koncepcja bezpieczeństwa przy wymianie wózka na podzespoły zakłada naciskanie przez ope-
ratora przycisku (poz. 123 lub 4 na rys. 5.15 - 1
strona 344) po stronie wejściowej i wyjściowej au-
tomatu w celu dokowania lub albo odłączania wózka na podzespoły. Zapewnia to, że w trakcie
dokowania lub odłączania operator będzie zawsze stał z boku automatu. Dodatkowo dokowanie
wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
5.15.2 Odłączanie wózka na podzespoły
→ Naciskaj jeden z przycisków po stronie wejściowej lub wyjściowej automatu (poz. 1, 2, 3 albo
4 na rys. 5.15 - 1
, strona 344) aż wózek na podzespoły zostanie odłączony.
→ Obróć oba uchwyty do góry (poz. 1 na rys. 5.15 - 2
).
5

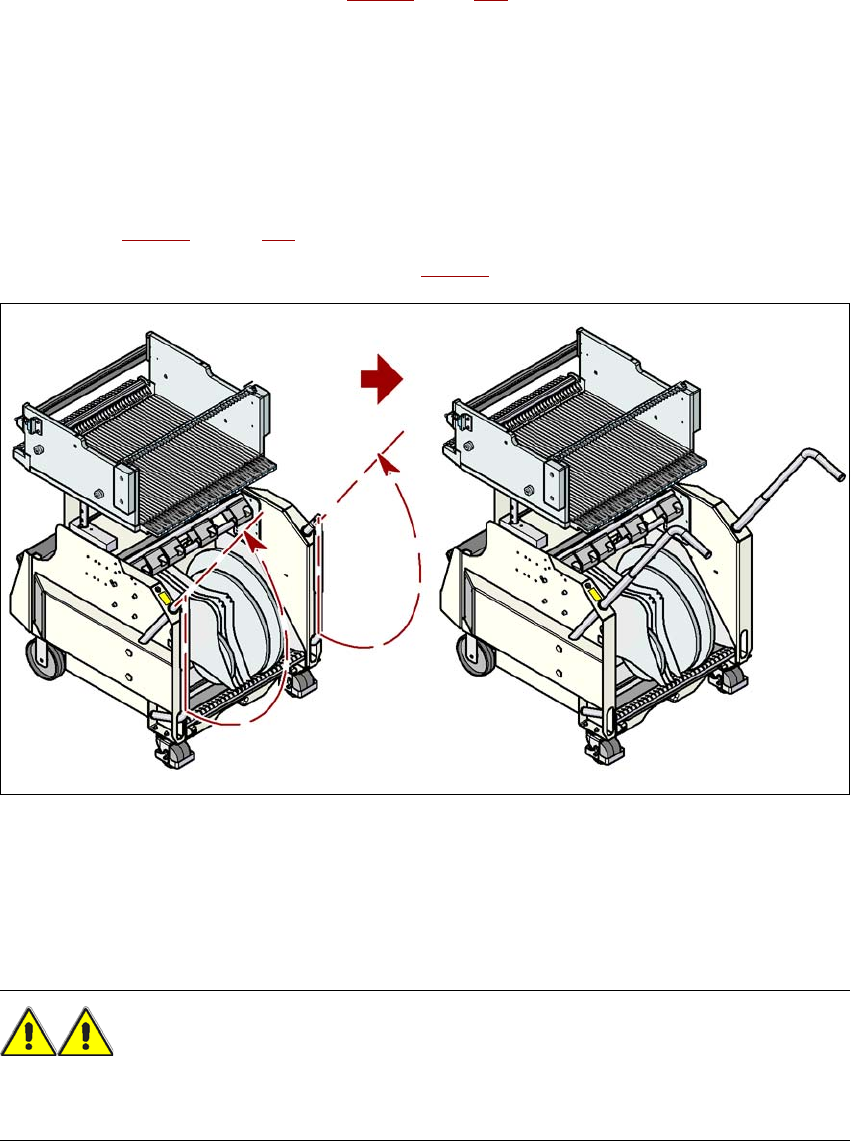

Rys. 5.15 - 2 Wózki na podzespoły - w celu przesunięcia obróć uchwyty do góry
→ Wyciągnij wózek na podzespoły z automatu, chwytają obiema rękami za uchwyty.
5.15.3 Zasady bezpieczeństwa przy przesuwaniu wózka na podzespoły
OSTRZEŻENIE
Aby uniknąć wypadku, koniecznie przestrzegaj następujących zasad przy przesuwaniu wózka
na podzespoły.
→ Podczas przesuwania chwytaj wózek na podzespoły zawsze obiema rękami.
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Dokowanie i odłączanie wózka na podzespoły Wydanie 01/2011
346
→ Pamiętaj, że wózek na podzespoły wyposażony kompletnie w moduły podajnikowe w razie
przechylenia o ok. 20° na boki lub do przodu może się wywrócić.
→ Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
→ Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
5.15.4 Dokowanie wózka na podzespoły
5
Rys. 5.15 - 3 Wózek na podzespoły i zespół wciągowy wózka na podzespoły, SIPLACE seria X
(1) Zespół wciągowy wózka na podzespoły, SIPLACE seria X
(2) Wózek na podzespoły, SIPLACE seria X
(3) Zapadki ryglujące
