Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Zadania przy maszynie Wydanie 01/2011 Dokowanie i od łą czanie wózka na podzespo ł y na stacji dokowania 349 5.16 Dokowanie i od łą czanie wózka…
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Dokowanie i odłączanie wózka na podzespoły Wydanie 01/2011
348
5
Rys. 5.15 - 4 Wózek na podzespoły seria X - obracanie uchwytów do dołu
(1) Przesuwanie tulei do góry
(2) Rozkładanie uchwytów do dołu
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Zadania przy maszynie
Wydanie 01/2011 Dokowanie i odłączanie wózka na podzespoły na stacji dokowania
349
5.16 Dokowanie i odłączanie wózka na podzespoły na
stacji dokowania
5

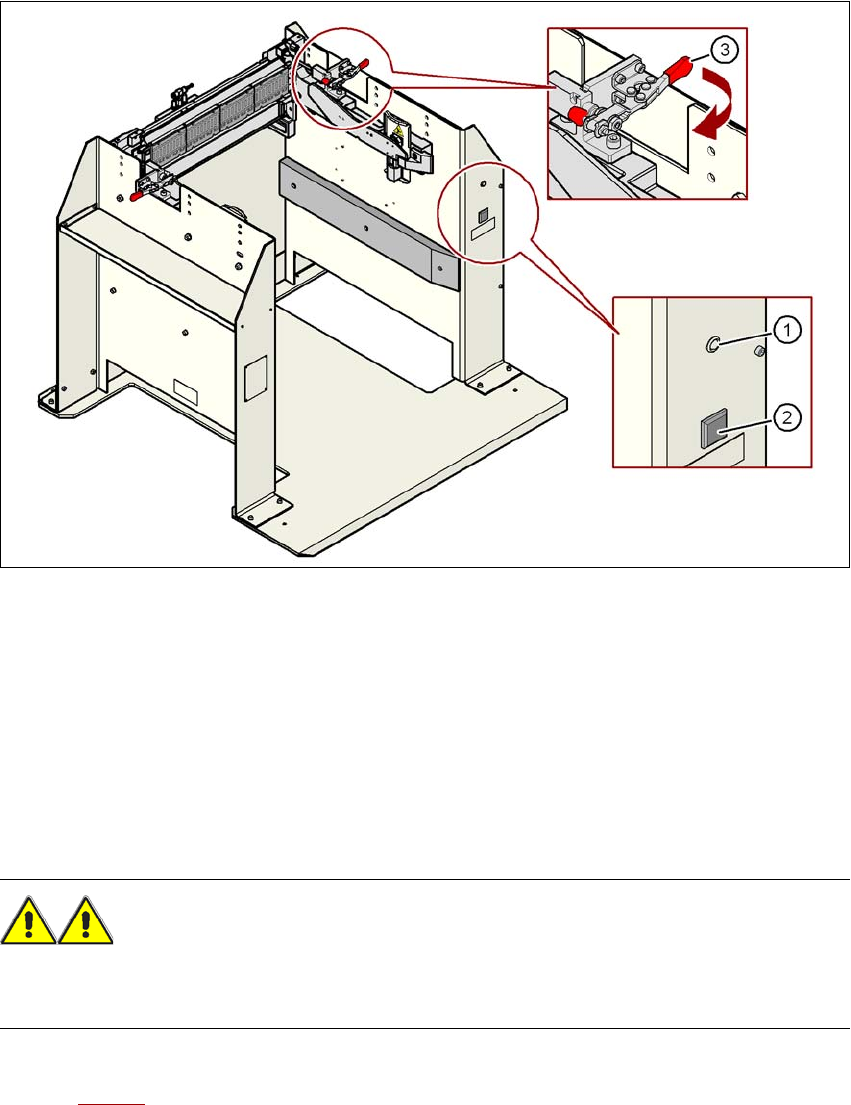

Rys. 5.16 - 1 Wózek na podzespoły seria X - obracanie uchwytów do dołu
(1) Lampka kontrolna zasilania elektrycznego
(2) Przycisk do ryglowania i zwalniania wszystkich modułów podajnikowych na wózku na podze-
społy
(3) Napinacz poziomy do ustalania stołu na podzespoły - dźwignia w położeniu "zamknięte"
5
5.16.1 Dokowanie wózków na podzespoły SIPLACE seria X na stacji dokowania
OSTRZEŻENIE 5
→ W trakcie dokowania nie sięgaj do przestrzeni między wózkiem na podzespoły i stacją doko-
wania.
→ Oba napinacze poziome otwieraj jednocześnie, przesuwając je w kierunku strzałki (poz. 3 na
rys. 5.16 - 1
).
Instrukcja eksploatacji SIPLACE seria X
Zadania przy maszynie Od wersji oprogramowania SR.70x.xx
Dokowanie i odłączanie wózka na podzespoły na stacji dokowania Wydanie 01/2011
350
→ Ostrożnie wsuń wózek na podzespoły w stację dokowania. Stół na podzespoły jest przy tym
unoszony.
→ Dopilnuj, aby wózek na podzespoły stał w całości na płycie podstawy stacji dokowania.
→ Jednocześnie zamknij oba napinacze poziome (poz. 3 na rys. 5.16 - 1
, strona 349).
Stół na podzespoły zostanie uniesiony do ostatecznej pozycji i zaryglowany.
→ Przyciskiem (poz. 2 na rys. 5.16 - 1
, strona 349) można ryglować i zwalniać wszystkie moduły
podajnikowe na stole na podzespoły.
5.16.2 Odłączanie wózków na podzespoły SIPLACE seria X od stacji dokowania
OSTRZEŻENIE 5
→ W trakcie odłączania nie sięgaj do przestrzeni między wózkiem na podzespoły i stacją doko-
wania.
→ Jednocześnie otwórz oba napinacze poziome (poz. 3 na rys. 5.16 - 1
, strona 349).
Stół na podzespoły zostanie opuszczony.
→ Wyciągnij wózek na podzespoły ze stacji dokowania.
