Instrukcja eksploatacji SIPLACE ser ia X Rozszerzenia stacj i Od wersji oprogramowania SR.70x.x x Wydanie 01/2011 Zmieniacze pipet 353 6 Rys. 6.1 - 2 Po ł o ż enie zmieniaczy pipet do g ł owicy SIPLACE SpeedSt ar w autom…
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
352
6.1.1.1 Opis
Ten zmieniacz pipet mieści 6 magazynków, z których każdy ma 12 garaży pipet. Magazynki są
zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków walcowych i usta-
lane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne wyznaczanie po-
zycji. Prawidłowe zamocowanie magazynków na korpusie podstawowym zmieniacza pipet jest
kontrolowane przez mikrowyłączniki w celu uniknięcia kolizji głowica uzbrajającej ze zbyt wysta-
jącym magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bez-
pieczeństwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
Na zainstalowanej stacji pipet można wydmuchiwać podzespoły z pipet głowicy SpeedStar a pi-
pety ściągać i wyrzucać.
WSKAZÓWKA 6
Ten zmieniacz pipet może współpracować tylko z głowicą SpeedStar.
6.1.1.2 Dane techniczne
6
6
6
6.1.1.3 Położenie zmieniaczy pipet do głowicy SIPLACE SpeedStar w automacie X4I
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 2
, strona 353).
Wynika z tego następująca konfiguracja zmieniaczy pipet w automacie do uzbrajania.
6
Zmieniacz pipet do głowicy SIPLACE SpeedStar
Wymiary gabarytowe (długość x szerokość x wysokość) 449 x 94,5 x 79 mm³
Liczba garaży pipet 72
Liczba magazynków pipetowych 6
Typy pipet 10xx, 11xx i 12xx
Czas wymiany pipet ok. 2 sek. na pipetę
Przyłącze sprężonego powietrza 0,48 MPa (4,8 bar)
Stanowisko
Liczba magazynków
pipetowych
Liczba rezerwowych
magazynków pipetowych
Liczba garaży pipet
16 - 72
2 4 2 48 (+ 24 rezerwa)
36 - 72
4 4 2 48 (+ 24 rezerwa)
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
353
6

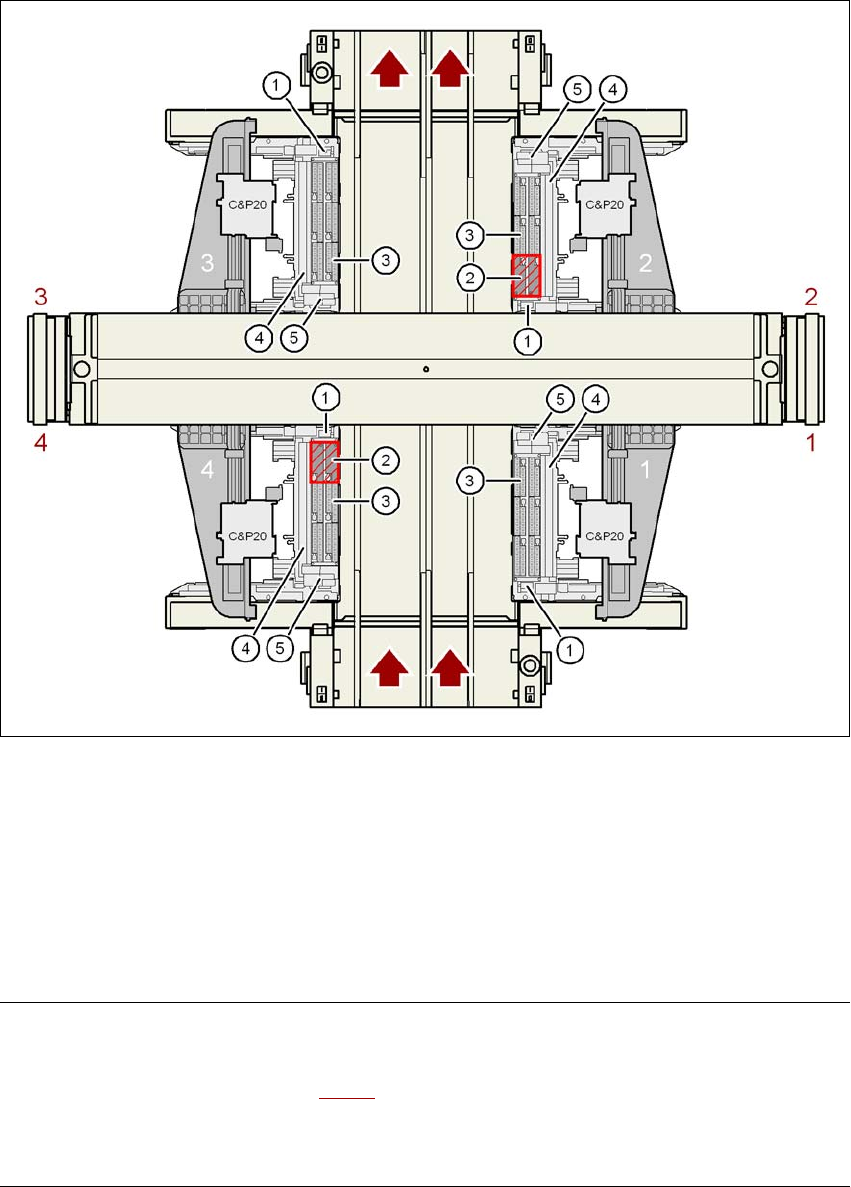

Rys. 6.1 - 2 Położenie zmieniaczy pipet do głowicy SIPLACE SpeedStar w automacie X4I
WSKAZÓWKA: 6
– Na stanowiskach 2 i 4 głowice uzbrajające nie mają dostępu do obu wewnętrznych magazyn-
ków pipetowych (poz. 2 na rys. 6.1 - 2
).
– Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeństwa zatrzy-
muje automat w razie braku lub nieprawidłowego zamocowania magazynków.
6
(1) Zmieniacz pipet
(2) Pozycje dla rezerwowych magazynków pipetowych (stanowisko 2 lub 4)
(3) Magazynek pipetowy
(4) Pojemnik zrzutowy do podzespołów
(5) Ściągacz i pojemnik zrzutowy do pipet
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
354
6.1.1.4 Położenie zmieniaczy pipet do głowicy SIPLACE SpeedStar w automacie X4
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 i 2 na rys. 6.1 - 3
). Daje to łącznie 8 zmieniaczy pipet z 48 magazynkami i ogółem 576
garażami pipet.
6
Rys. 6.1 - 3 Położenie zmieniaczy pipet do głowicy SIPLACE SpeedStar w automacie X4
(1) Zmieniacz pipet, "Rząd 1"
(2) Zmieniacz pipet, "Rząd 2"
(3) Pojemnik zrzutowy do podzespołów
(4) Ściągacz i pojemnik zrzutowy do pipet
(5) Magazynek pipetowy
