Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
357
6.1.1.7 Montaż
Zmieniacze pipet w automacie X4I (patrz rys. 6.1 - 2, strona 353) i zmieniacze pipet "Rząd 1" w
automatach X4, X3 i X2 (patrz rys. 6.1 - 3
, 6.1 - 4 i 6.1 - 5 od strony 354) są zamocowane odpo-
wiednio do zespołu wciągowego wózka na podzespoły. W automatach SIPLACE X4, X3 i X2 moż-
na zainstalować drugi zmieniacz pipet. Do tego zmieniacza pipet "Rząd 2" dostępny jest zestaw
montażowy. Składa się on ze ściągacza i pojemnika zrzutowego do pipet (patrz punkt 6.1.1.11
,
strona 361
).
6

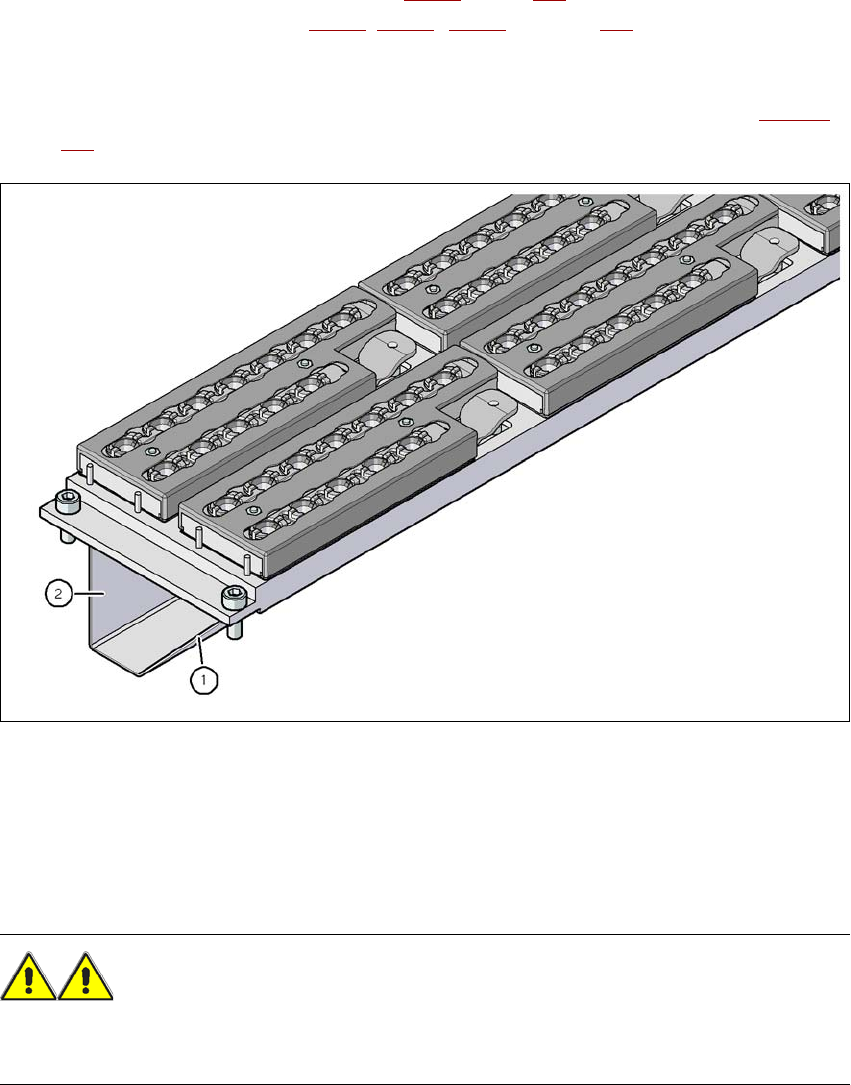

Rys. 6.1 - 6 Pozycja montażowa
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
→ Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
OSTRZEŻENIE 6
–Do każdej głowicy uzbrajającej instaluj tylko odpowiadający jej zmieniacz pipet. Konfiguracje
mieszane grożą kolizjami głowicy!
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
358
6.1.1.8 Wskazówki obsługowe
→ Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
WSKAZÓWKA 6
Napełniaj magazynki poza maszyną i wymieniaj zawsze tylko kompletne magazynki. 6
→ Otwórz płytkę ryglującą i włóż pipety do garaży.
→ Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
OSTROŻNIE 6
Magazynki można napełniać dopiero, gdy wszystkie pipety, znajdujące się na głowicy
Collect&Place, zostaną odłożone do magazynków. 6
WSKAZÓWKA 6
Unikaj upadania podzespołów na magazynki. Może to spowodować zacinanie się płytki ry-
glującej. Dlatego regularnie czyść magazynki i wolne stanowiska.
→ Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.1.9 Wymiana magazynka
→ Naciśnij dźwignię (poz. 1 na rys. 6.1 - 7, strona 356), aby zwolnić magazynek z kulek przyci-
sków (poz. 5 na rys. 6.1 - 7
, strona 356). Unieś magazynek z podstawy.
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
359
OSTRZEŻENIE 6
Dźwignia wystająca powyżej magazynka (poz. 1 na rys. 6.1 - 7
) może powodować kolizję głowi-
cy. Dlatego uważaj, aby dźwignie nie wystawały ponad magazynki.
6
Rys. 6.1 - 7 Zmieniacz pipet do głowicy SpeedStar - wymiana magazynka
(1) Dźwignia do podnoszenia magazynka
(2) Kołek walcowy, wchodzi w otwór magazynka
(3) Kołek sprężynujący do wyzwalania mikrowyłącznika
(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą
(5) Kulka przycisku
(6) Kołek walcowy, wchodzi w otwór podłużny magazynka
(7) Płytka ryglująca w pozycji "Magazynek zaryglowany"
