Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
360
WSKAZÓWKA 6
–Przesuń płytkę ryglującą do pozycji "Magazynek zaryglowany".
–Przed włożeniem ustaw magazynek tak, aby kołki ustalające (poz. 2 i 6 na rys. 6.1 - 7
, strona
359) mogły wślizgnąć się w otwór ustalający i otwór podłużny.
→ Osadź magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 7
, strona 359).
→ Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-
wały się we wszystkich przyciskach.
6.1.1.10 Rozpoznawanie położenia
Każdy magazynek zmieniacza pipet ma dwa znaczniki, jeden do wyznaczania pozycji a drugi do
wyznaczania położenia kątowego.
6
Rys. 6.1 - 8 Magazynek pipetowy - numeracja garaży, znaczniki do wyznaczania pozycji i położenia kątowego
(1) Płytka ryglująca w pozycji "Magazynek otwarty"
(2) Znacznik do wyznaczania pozycji
(3) Znacznik do wyznaczania położenia kątowego
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
361
6.1.1.11 Zmieniacz pipet "Rząd 2" do głowicy SpeedStar
Nr kat. 00119716-xx Zmieniacz pipet 2, seria X, C&P20
Zmieniacz pipet "Rząd 2" może być instalowany na następujących stanowiskach:
Automat X4: stanowiska 1, 2, 3 i 4 (patrz rys. 6.1 - 3
, strona 354)
Automat X3: stanowiska 1, 3 i 4 (patrz rys. 6.1 - 4
, strona 355)
Automat X2: stanowiska 1 i 3 (patrz rys. 6.1 - 5
, strona 356)
Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
6
Rys. 6.1 - 9 Zestaw montażowy do zmieniacza pipet "Rząd 2"
6
6
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
362
6.1.2 Zmieniacz pipet do głowic SIPLACE MultiStar i SpeedStar
Nr kat. 00119741-xx Zmieniacz pipet CPP, seria X
6

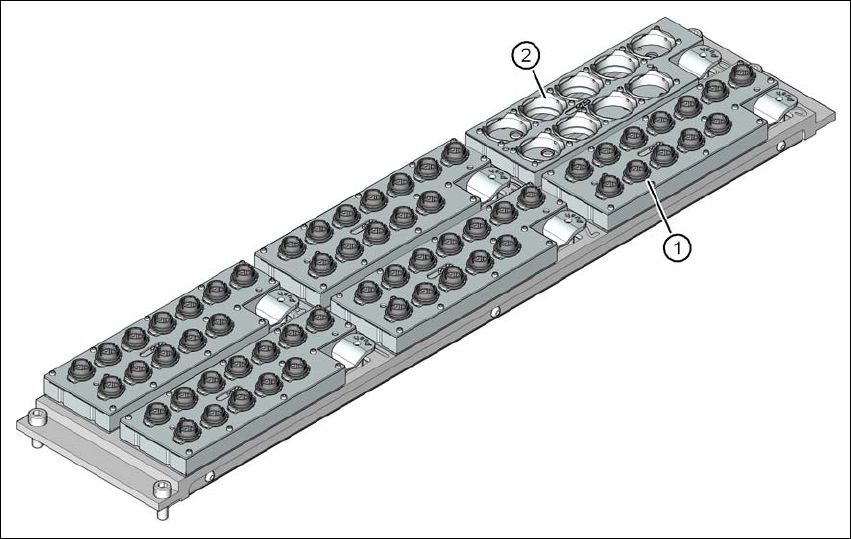

Rys. 6.1 - 10 Zmieniacz pipet do głowic SIPLACE MultiStar i SpeedStar
(1) Magazynek pipetowy do pipet 20xx
(2) Magazynek pipetowy do pipet 28xx
6.1.2.1 Opis
Ten zmieniacz pipet można używać do głowic CPP a także do głowic C&P20. Magazynki są za-
mocowane na wspólnej podstawie, ustalone dwoma kołkami walcowymi i ustalone 4 przyciskami.
Dwa znaczniki na każdym magazynku umożliwiają dokładne wyznaczanie pozycji. Prawidłowe
zamocowanie magazynków na korpusie podstawowym zmieniacza pipet jest kontrolowane przez
mikrowyłączniki w celu uniknięcia kolizji głowica uzbrajającej ze zbyt wystającym magazynkiem.
Wszystkie 6 gniazd magazynków musi być zajęte, ponieważ obwód bezpieczeństwa zatrzymuje
automat w razie braku lub nieprawidłowego zamocowania magazynków. Ponadto zmieniacz pipet
wykrywa na podstawie kodu magazynków pipetowych, czy są to magazynki pipet 20xx czy 28xx
do głowicy CPP albo magazynek 10xx do głowicy C&P20.
W razie stosowania głowicy SpeedStar nie wolno używać magazynków pipetowych do głowicy
MultiStar.
Stacja pipet jest dostępna w dwóch wykonaniach, jedno do automatów SIPLACE X4/X3/X2 a dru-
gie do automatu SIPLACE X4I. Na stacji pipet można wydmuchiwać podzespoły z pipet głowicy
