6.1.2.2 Dane techniczne
6
6
6
6
6
6.1.2.3 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X4I
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy MultiStar
(poz. 1 na rys. 6.1 - 13
, strona 366).
Wynika z tego następująca konfiguracja zmieniaczy pipet w automacie do uzbrajania.
6
Zmieniacz pipet do głowic SIPLACE MultiStar i SIPLACE SpeedStar
Wymiary gabarytowe
(długość x szerokość x wysokość)
449 x 94,5 x 55 mm³
Liczba garaży pipet
Typ 20xx 60
Typ 28xx 9
Typ 10xx, 11xx, 12xx 72
Typy pipet 20xx (głowica CPP)
28xx (głowica CPP)
10xx, 11xx, 12xx (głowica C&P20)
Czas wymiany pipet ok. 2 sek. na pipetę
Przyłącze sprężonego powietrza 0,48 MPa (4,8 bar)
Stanowisko
Liczba magazynków
pipetowych
Liczba rezerwowych
magazynków pipetowych
Liczba garaży pipet
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
366
6
6

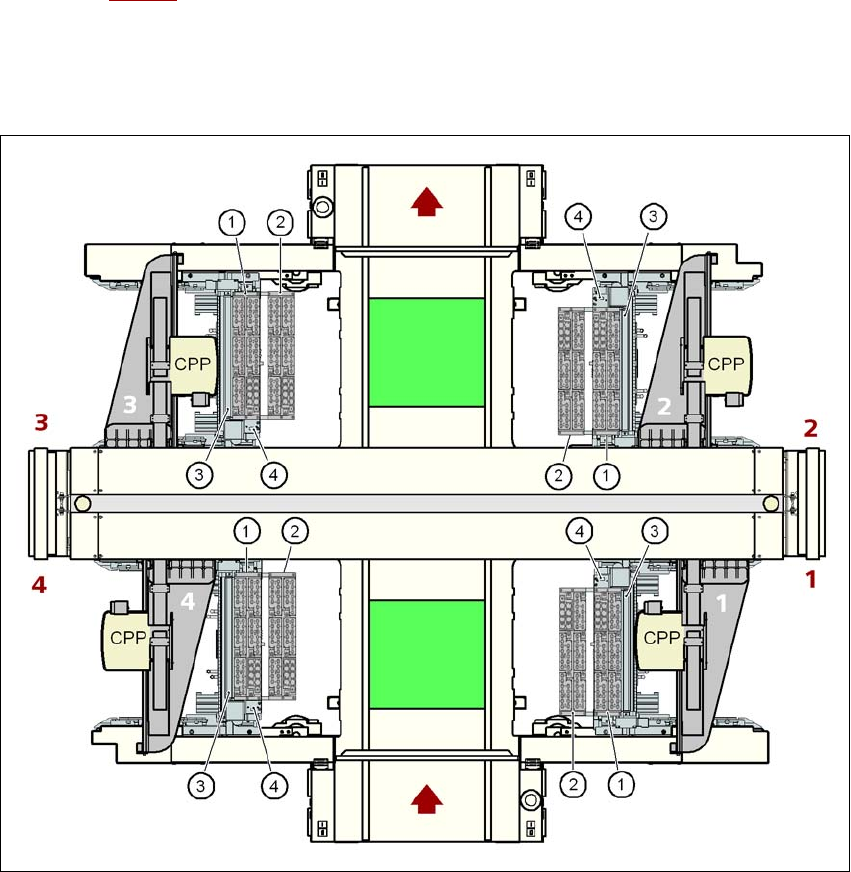

Rys. 6.1 - 13 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X4I
WSKAZÓWKA: 6
– Na stanowiskach 2 i 4 głowice uzbrajające nie mają dostępu do obu wewnętrznych magazyn-
ków pipetowych (poz. 2 na rys. 6.1 - 13
).
– Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeństwa zatrzy-
muje automat w razie braku lub nieprawidłowego zamocowania magazynków.
(1) Zmieniacz pipet
(2) Pozycje dla rezerwowych magazynków pipetowych (stanowisko 2 lub 4)
(3) Magazynek pipetowy
(4) Pojemnik zrzutowy do podzespołów
(5) Ściągacz i pojemnik zrzutowy do pipet
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
367
6.1.2.4 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X4
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy CPP (poz.
1 i 2 na rys. 6.1 - 14
). Daje to łącznie 8 zmieniaczy pipet.
Liczba garaży pipet wynosi w konfiguracji standardowej
40 magazynków (20xx) = 480 garaży pipet
8 magazynków (28xx) = 72 garaże pipet
6

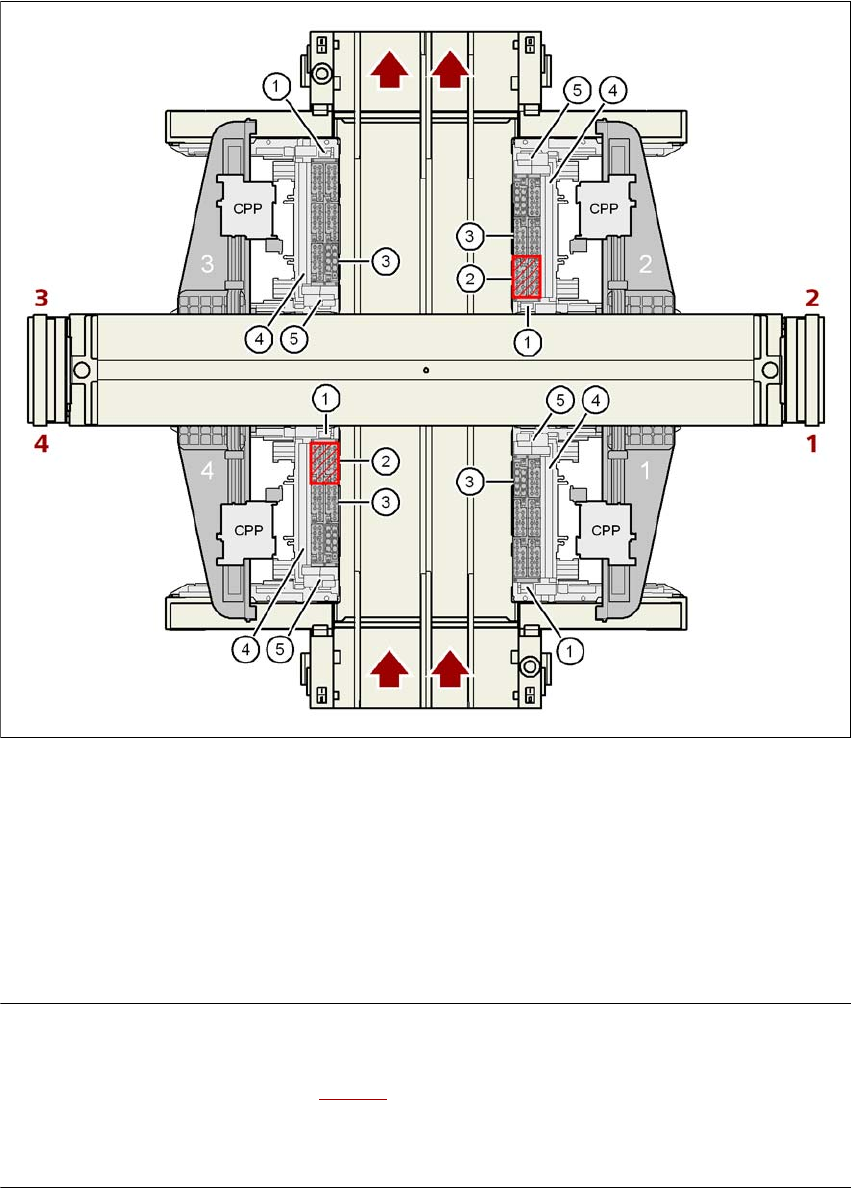

Rys. 6.1 - 14 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X4
(1) Zmieniacz pipet, "Rząd 1"
(2) Zmieniacz pipet, "Rząd 2"
(3) Pojemnik zrzutowy do podzespołów
(4) Ściągacz i pojemnik zrzutowy do pipet
(5) Magazynek pipetowy
