Instrukcja eksploatacji SIPLACE ser ia X Rozszerzenia stacj i Od wersji oprogramowania SR.70x.x x Wydanie 01/2011 Zmieniacze pipet 369 6.1.2.6 Po ł o ż enie zmieniaczy pipet d o g ł owicy SIPLACE MultiSt ar w automacie X…
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
368
6.1.2.5 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X3
Na stanowiskach 1, 3 i 4 można zainstalować maks. 2 zmieniacze pipet do głowicy CPP (poz. 1 i
2 na rys. 6.1 - 15
). Na stanowisku 2 można zainstalować jeden zmieniacz pipet. Daje to łącznie 7
zmieniaczy pipet.
Liczba garaży pipet wynosi w konfiguracji standardowej
35 magazynków (20xx) = 420 garaży pipet
7 magazynków (28xx) = 63 garaże pipet
6

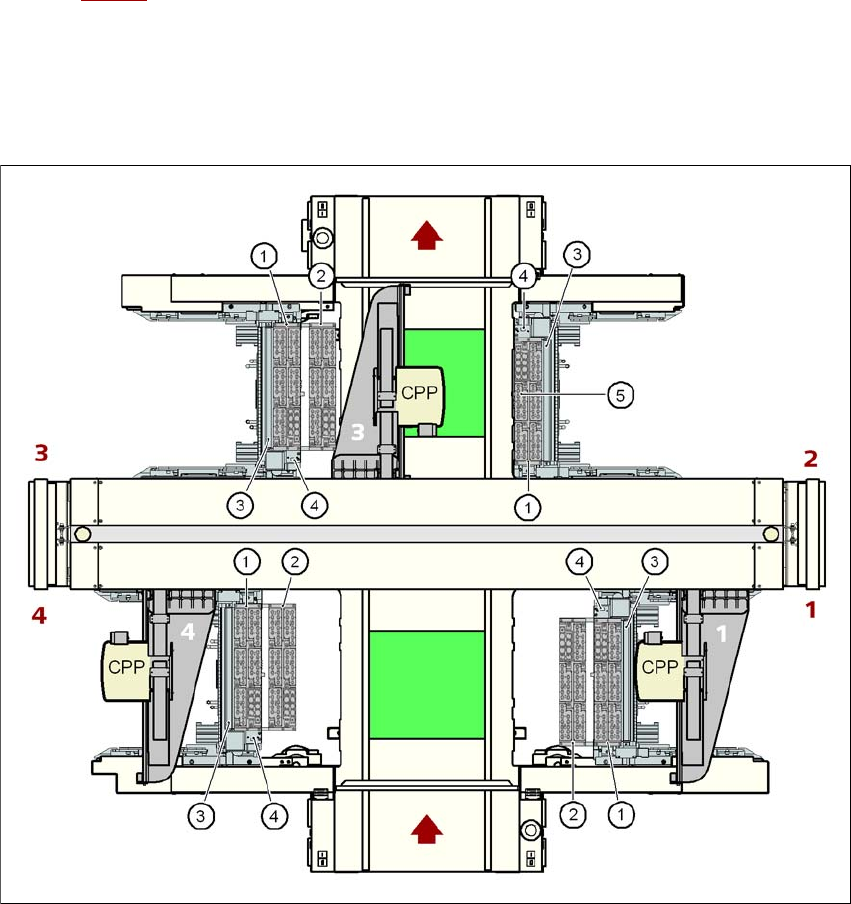

Rys. 6.1 - 15 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X3
6
(1) Zmieniacz pipet, "Rząd 1"
(2) Zmieniacz pipet, "Rząd 2"
(3) Pojemnik zrzutowy do podzespołów
(4) Ściągacz i pojemnik zrzutowy do pipet
(5) Magazynek pipetowy
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
369
6.1.2.6 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X2
Na stanowiskach 1, i 3 można zainstalować maks. 2 zmieniacze pipet do głowicy CPP (poz. 1 i 2
na rys. 6.1 - 16
). Na stanowiskach 2 i 4 można zainstalować po jednym zmieniaczu pipet. Daje to
łącznie 6 zmieniaczy pipet.
Liczba garaży pipet wynosi w konfiguracji standardowej
30 magazynków (20xx) = 360 garaży pipet
6 magazynków (28xx) = 54 garaże pipet
6
Rys. 6.1 - 16 Położenie zmieniaczy pipet do głowicy SIPLACE MultiStar w automacie X2
6
(1) Zmieniacz pipet, "Rząd 1"
(2) Zmieniacz pipet, "Rząd 2"
(3) Pojemnik zrzutowy do podzespołów
(4) Ściągacz i pojemnik zrzutowy do pipet
(5) Magazynek pipetowy
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
370
6.1.2.7 Montaż
Zmieniacze pipet w automacie X4I (patrz rys. 6.1 - 13, strona 366) i zmieniacze pipet "Rząd 1" w
automatach X4, X3 i X2 (patrz rys. 6.1 - 14
, 6.1 - 15 i 6.1 - 16 od strony 367) są zamocowane
odpowiednio do zespołu wciągowego wózka na podzespoły. W automatach SIPLACE X4, X3 i X2
można zainstalować drugi zmieniacz pipet. Do tego zmieniacza pipet "Rząd 2" dostępny jest ze-
staw montażowy. Składa się on ze ściągacza i pojemnika zrzutowego do pipet (patrz punkt
6.1.2.11
, strona 374).
6

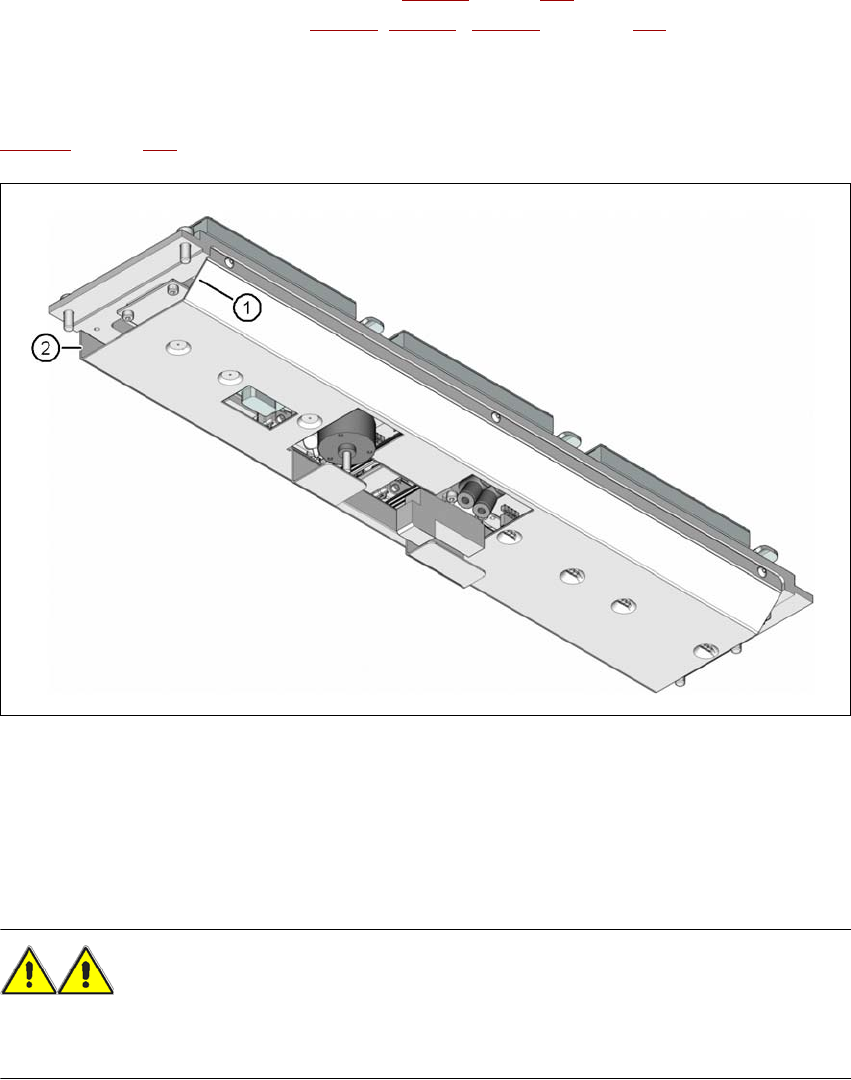

Rys. 6.1 - 17 Pozycja montażowa zmieniacza pipet - widok od dołu
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
→ Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
OSTRZEŻENIE 6
–Do każdej głowicy uzbrajającej instaluj tylko odpowiadający jej zmieniacz pipet. Konfiguracje
mieszane grożą kolizjami głowicy!
