Instrukcja eksploatacji SIPLACE ser ia X Rozszerzenia stacj i Od wersji oprogramowania SR.70x.x x Wydanie 01/2011 Zmieniacze pipet 373 WSKAZÓWKA 6 –P r z e s u ń p ł ytk ę rygluj ą c ą do pozycji "Magazynek zarygl o…
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
372
OSTRZEŻENIE 6
Dźwignia wystająca powyżej magazynka (poz. 1 na rys. 6.1 - 18
) może powodować kolizję głowi-
cy. Dlatego uważaj, aby dźwignie nie wystawały ponad magazynki.
6

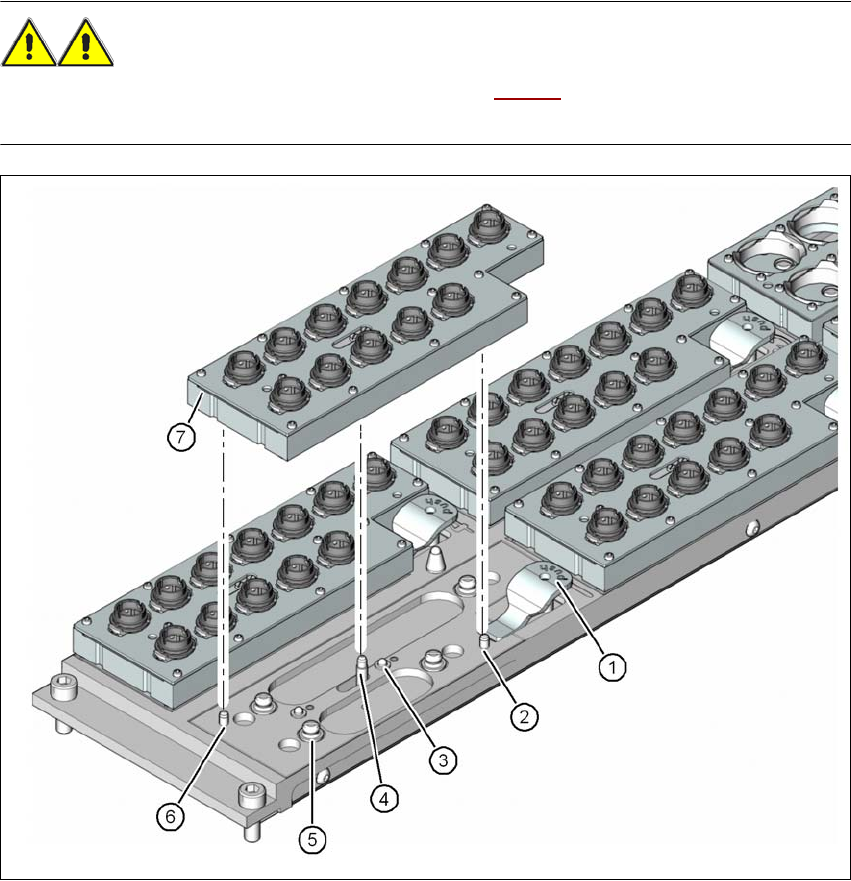

Rys. 6.1 - 18 Wymiana magazynka
(1) Dźwignia do podnoszenia magazynka
(2) Kołek walcowy, wchodzi w otwór magazynka
(3) Kołek sprężynujący do wyzwalania mikrowyłącznika do rozpoznawania magazynków i pętli
bezpieczeństwa
(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą
(5) Kulka przycisku
(6) Kołek walcowy, wchodzi w otwór podłużny magazynka
(7) Płytka ryglująca w pozycji "Magazynek zaryglowany"
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
373
WSKAZÓWKA 6
–Przesuń płytkę ryglującą do pozycji "Magazynek zaryglowany".
– Przed włożeniem ustaw magazynek tak, aby kołki ustalające (poz. 2 i 6 na rys. 6.1 - 18
, strona
372) mogły wślizgnąć się w otwór ustalający i otwór podłużny.
→ Osadź magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 18
, strona 372).
→ Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-
wały się we wszystkich przyciskach.
6.1.2.10 Rozpoznawanie położenia
Każdy magazynek zmieniacza pipet ma dwa znaczniki, jeden do wyznaczania pozycji a drugi do
wyznaczania położenia kątowego.
6

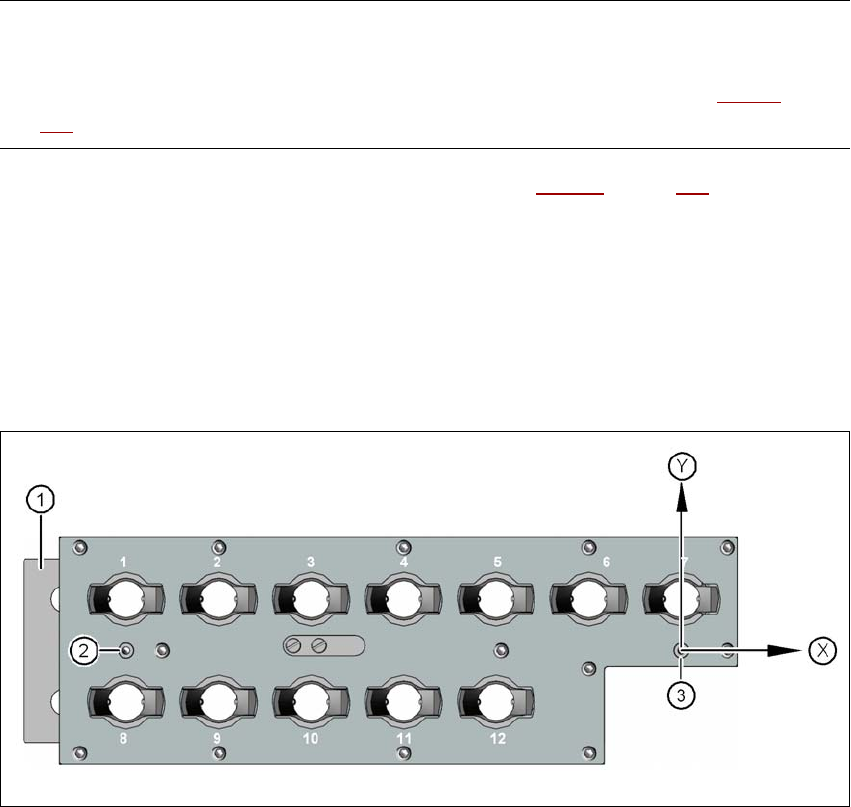

Rys. 6.1 - 19 Magazynek - znaczniki do wyznaczania pozycji i położenia kątowego
(1) Płytka ryglująca w pozycji "Magazynek otwarty"
(2) Znacznik do wyznaczania położenia kątowego
(3) Znacznik do wyznaczania pozycji
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
374
6.1.2.11 Zmieniacz pipet "Rząd 2"do głowic SIPLACE MultiStar i SIPLACE SpeedStar
Nr kat. 00119742-xx Zmieniacz pipet 2 CPP, seria X
Zmieniacz pipet "Rząd 2" może być instalowany na następujących stanowiskach:
Automat X4: stanowiska 1, 2, 3 i 4 (patrz rys. 6.1 - 14
, strona 367)
Automat X3: stanowiska 1, 3 i 4 (patrz rys. 6.1 - 15
, strona 368)
Automat X2: stanowiska 1 i 3 (patrz rys. 6.1 - 16
, strona 369)
Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
6

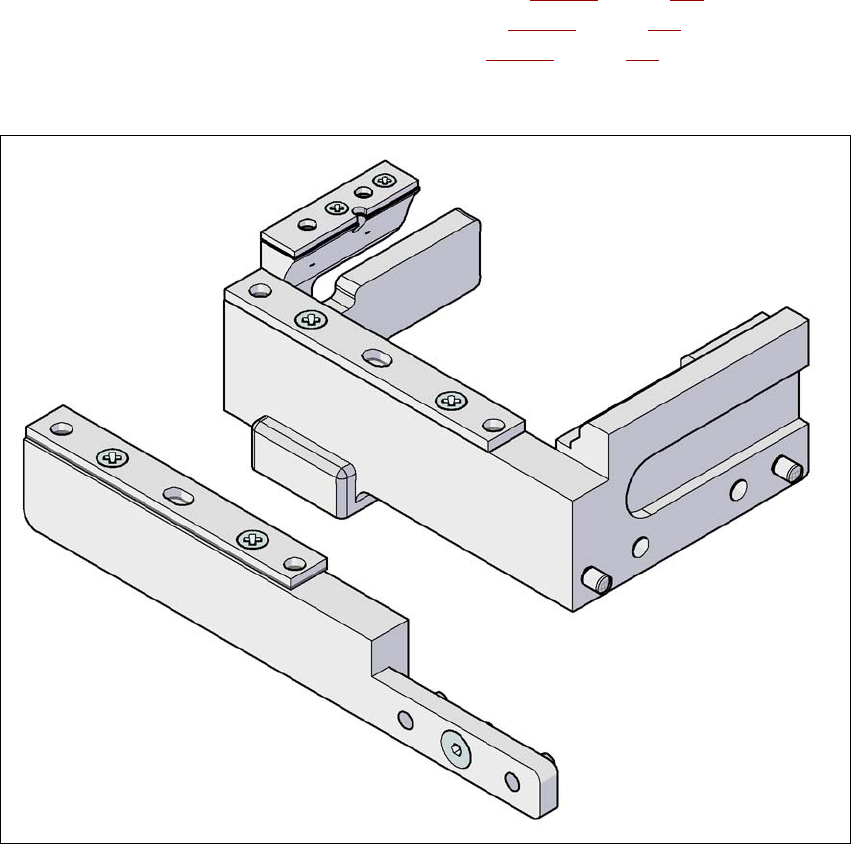

Rys. 6.1 - 20 Zestaw montażowy do zmieniacza pipet "Rząd 2"
