Instrukcja eksploatacji SIPLACE ser ia X Rozszerzenia stacj i Od wersji oprogramowania SR.70x.x x Wydanie 01/2011 Zmieniacze pipet 375 6.1.3 Zmieniacz pipet do g ł owicy SIPLACE T winSt ar Nr kat. 03005191-xx Magazynek n…
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
374
6.1.2.11 Zmieniacz pipet "Rząd 2"do głowic SIPLACE MultiStar i SIPLACE SpeedStar
Nr kat. 00119742-xx Zmieniacz pipet 2 CPP, seria X
Zmieniacz pipet "Rząd 2" może być instalowany na następujących stanowiskach:
Automat X4: stanowiska 1, 2, 3 i 4 (patrz rys. 6.1 - 14
, strona 367)
Automat X3: stanowiska 1, 3 i 4 (patrz rys. 6.1 - 15
, strona 368)
Automat X2: stanowiska 1 i 3 (patrz rys. 6.1 - 16
, strona 369)
Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
6
Rys. 6.1 - 20 Zestaw montażowy do zmieniacza pipet "Rząd 2"
6
6
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
375
6.1.3 Zmieniacz pipet do głowicy SIPLACE TwinStar
Nr kat. 03005191-xx Magazynek na 2 pipety
Nr kat. 03001807-xx Magazynek na 1 pipetę
6
Rys. 6.1 - 21 Zmieniacz pipet do głowicy SIPLACE TwinStar
6.1.3.1 Opis
Ten zmieniacz pipet może pomieścić do 12 magazynków pipetowych. Dostępne są dwa typy ma-
gazynków: magazynki standardowe i magazynki do pipet specjalnych lub chwytaków. Magazynki
są zamocowane na wspólnej podstawie. Każdy z nich jest ustalony dwoma kołkami walcowymi i
zamocowany dwoma wkrętami z łbem wpuszczanym.
6.1.3.2 Dane techniczne
6
Zmieniacz pipet do głowicy SIPLACE TwinStar
Wymiary gabarytowe
(długość x szerokość x wysokość)
448 x 68 x 49 mm³
Liczba garaży pipet 16 do pipet standardowych
4 do pipet specjalnych lub chwytaków
Typy pipet 5xx, standard
4 z adapterem
9 z adapterem
Czas wymiany pipet ok. 2 sek. na pipetę
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
376
6.1.3.3 Położenie zmieniaczy pipet do głowicy SIPLACE TwinStar w automacie X4
Na podanych niżej stanowiskach można zainstalować po jednym zmieniaczu pipet do głowicy
TwinStar.
Zmieniacz pipet 1 na stanowisku 3: 12 magazynków
Zmieniacz pipet 2 na stanowisku 2: 10 magazynków
Daje to łącznie 2 zmieniacze pipet z 22 magazynkami i ogółem 44 garażami pipet.
6

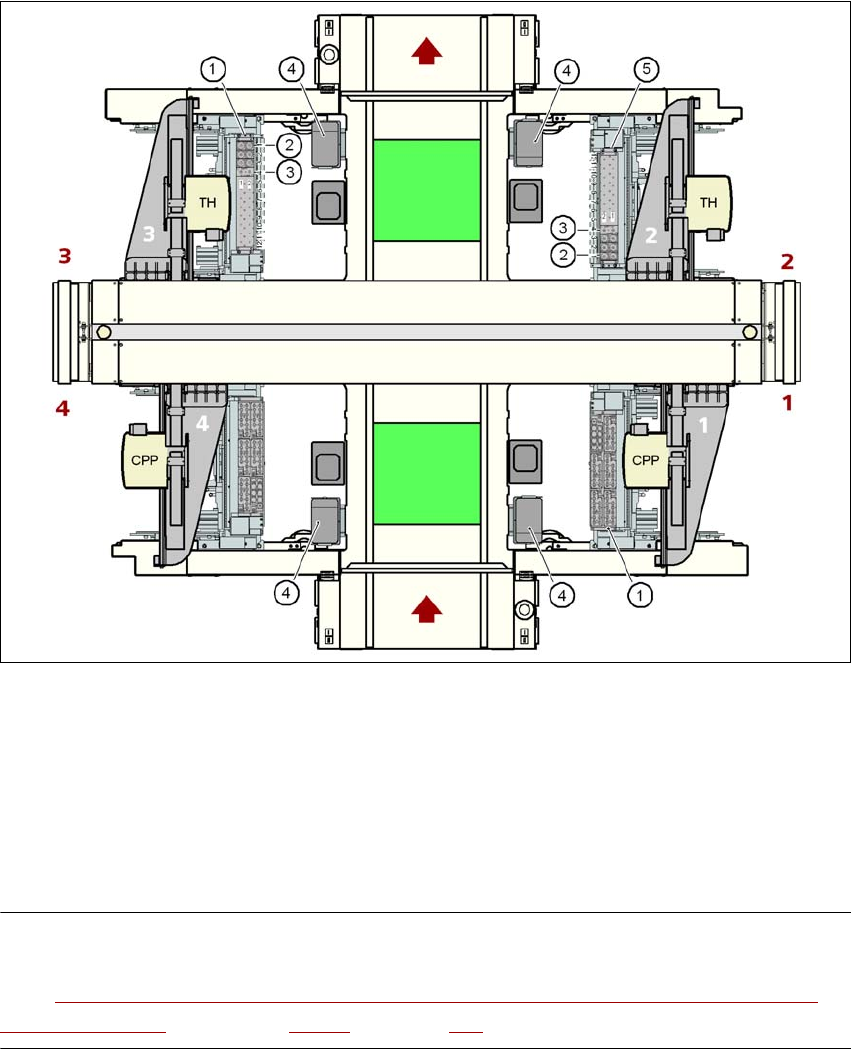

Rys. 6.1 - 22 Położenie zmieniaczy pipet do głowicy TwinStar w automacie X4
(1) Zmieniacz pipet 1
(2) Magazynek standardowy
(3) Magazynek do pipet specjalnych lub chwytaków
(4) Pojemnik zrzutowy do podzespołów
(5) Zmieniacz pipet 2
WSKAZÓWKA 6
Jeżeli na stanowisku 2 lub 4 zainstalowany jest zmieniacz MTC, musi być tam zainstalowana
opcja"Zmieniacz pipet do głowicy TwinStar w sekcji uzbrajania z 2 portalami i zadokowanym
zmieniaczem MTC" (patrz punkt 6.1.3.7, od strony 380).
