6.1.3.4 Położenie zmieniaczy pipet do głowicy TwinStar w automacie X3
Na wymienionych niżej stanowiskach można zainstalować po jednym zmieniaczu pipet.
Zmieniacz pipet 1 na stanowisku 3 (poz. 1 na rys. 6.1 - 23
): 12 magazynków
Zmieniacz pipet 2 na stanowiskach 2 i 4 (poz. 5 na rys. 6.1 - 23
): po 10 magazynków
Daje to łącznie 3 zmieniacze pipet z 32 magazynkami i ogółem 64 garażami pipet.
6

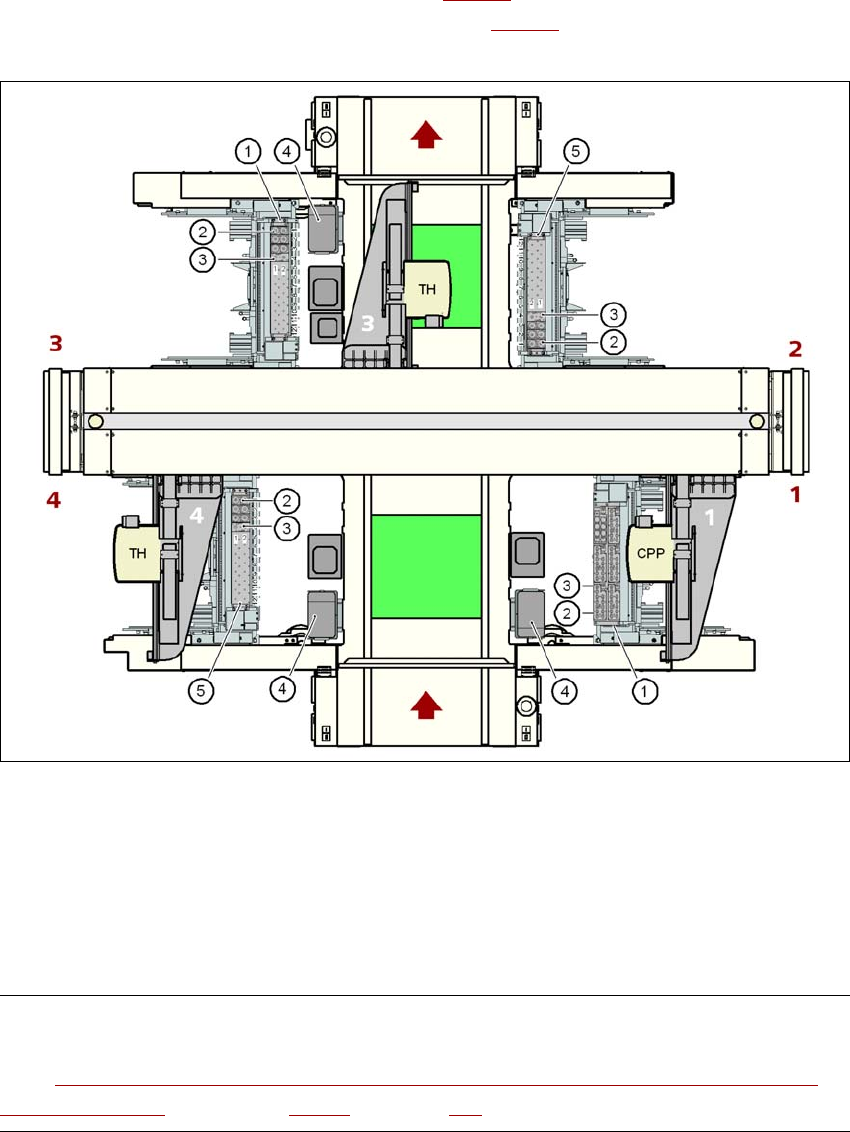

Rys. 6.1 - 23 Położenie zmieniaczy pipet do głowicy TwinStar w automacie X3
(1) Zmieniacz pipet 1 (TH)
(2) Magazynek standardowy
(3) Magazynek do pipet specjalnych lub chwytaków
(4) Pojemnik zrzutowy do podzespołów
(5) Zmieniacz pipet 2 (TH)
WSKAZÓWKA 6
Jeżeli na stanowisku 4 zainstalowany jest zmieniacz MTC, musi być tam zainstalowana
opcja"Zmieniacz pipet do głowicy TwinStar w sekcji uzbrajania z 2 portalami i zadokowanym
zmieniaczem MTC" (patrz punkt 6.1.3.7, od strony 380).
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
378
6.1.3.5 Położenie zmieniaczy pipet do głowicy TwinStar w automacie X2
Na wymienionych 1 do 4 można zainstalować po jednym zmieniaczu pipet do głowicy TwinStar.
Zmieniacz pipet 1 na stanowiskach 1 i 3 (poz. 1 na rys. 6.1 - 24
): po 12 magazynków
Zmieniacz pipet 2 na stanowiskach 2 i 4 (poz. 5 na rys. 6.1 - 24
): po 10 magazynków
Daje to łącznie 4 zmieniacze pipet z 44 magazynkami i ogółem 88 garażami pipet.
6
Rys. 6.1 - 24 Położenie zmieniaczy pipet do głowicy TwinStar w automacie X2
(1) Zmieniacz pipet 1 (TH)
(2) Magazynek standardowy
(3) Magazynek do pipet specjalnych lub chwytaków
(4) Pojemnik zrzutowy do podzespołów
(5) Zmieniacz pipet 2 (TH)
WSKAZÓWKA 6
Jeżeli na stanowisku 4 zainstalowany jest zmieniacz MTC, nie można na nim zainstalować zmie-
niacza pipet.
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
379
6.1.3.6 Montaż
Zmieniacz pipet jest zamocowany do zespołu wciągowego wózka na podzespoły .
6
Rys. 6.1 - 25 Pozycja montażowa
(1) Otwór znacznikowy
(2) Strona operatora
(3) Strzałka wskazuje kierunek transportu płytek drukowanych
6
→ Ustaw zmieniacz pipet tak, aby otwór znacznikowy (poz. 1) był widziany przez operatora po
lewej stronie.
OSTRZEŻENIE 6
Do każdej głowicy uzbrajającej instaluj tylko odpowiadający jej zmieniacz pipet. Konfiguracje
mieszane grożą kolizjami głowicy!
