6.1.3.7 Zmieniacz pipet do głowicy TwinStar w sekcji uzbrajania z 2 portalami
i zadokowanym zmieniaczem MTC
Nr kat. 00119747-xx Uchwyt zmieniacza pipet do głowicy TwinStar, seria X z MTC
W razie zastosowania kombinacji głowicy TwinStar i zmieniacza MTC w sekcji uzbrajania z
dwoma portalami nie można zastosować standardowego zmieniacza pipet do głowicy TwinStar.
Dotyczy to następujących stanowisk.
– X4: stanowiska 2 i 4
– X3: stanowisko 4
Do tego przypadku dostępny jest opcjonalny zmieniacz pipet do głowicy TwinStar w sekcji uzbra-
jania z 2 portalami i zadokowanym zmieniaczem MTC.
WSKAZÓWKA 6
W razie stosowania tego opcjonalnego zmieniacza pipet pamiętaj, że mogą być przetwarzane
tylko podzespoły o wielkości maksymalnej 85 x 85 mm² lub 125 x 10 mm².
6

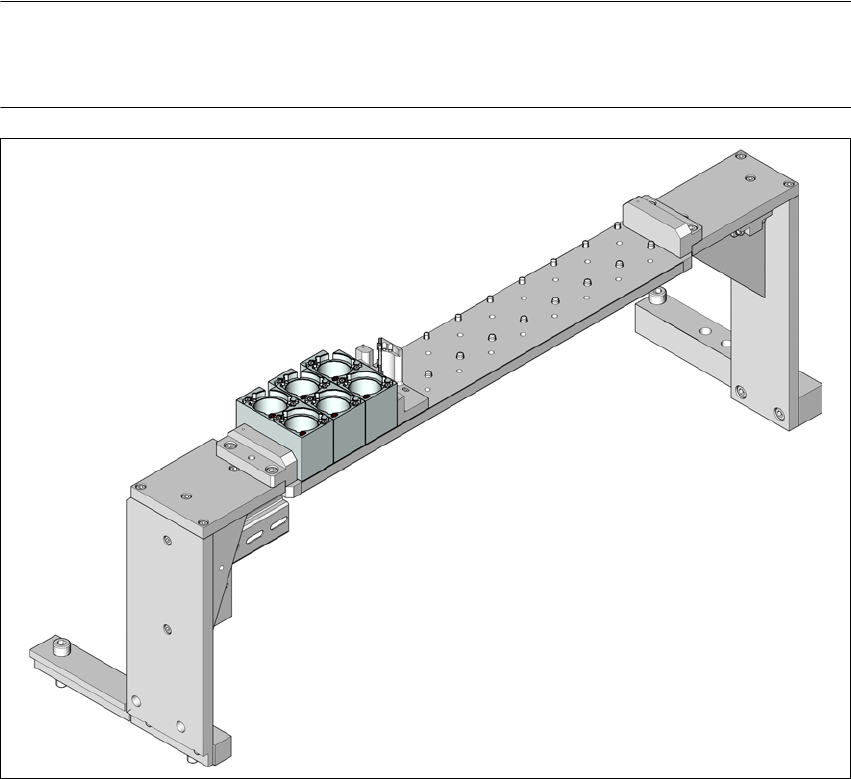

Rys. 6.1 - 26 Zmieniacz pipet do głowicy TwinStar w sekcji uzbrajania z 2 portalami i zadokowanym zmieniaczem
MTC
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet
381
6.1.3.8 Zmieniacz pipet 2 do głowicy TwinStar
Nr kat. 00119717-xx Zmieniacz pipet 2, TwinStar
Ten zmieniacz pipet może pomieścić do 10 magazynków pipetowych. Wszystkie pozostałe dane
techniczne są identyczne jak dla zmieniacza pipet 1.
6.1.3.9 Pojemnik zrzutowy na podzespoły do głowicy SIPLACE TwinStar
Do głowicy SIPLACE TwinStar można zainstalować pojemnik zrzutowy na podzespoły. Jest on
usytuowany obok modułu Finepitch-Vision (patrz poz. 4 na rys. 6.1 - 23
, strona 377 i 6.1 - 24,
strona 378
).
6

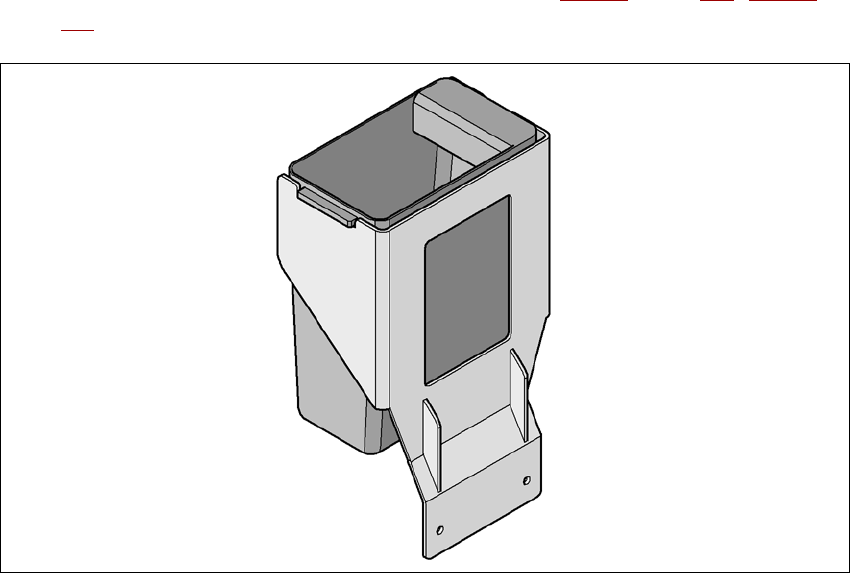

Rys. 6.1 - 27 Pojemnik zrzutowy na podzespoły do głowicy SIPLACE TwinStar
6.1.3.10 Chwytaki i pipety specjalne
Automaty SIPLACE przetwarzają oprócz standardowych podzespołów SMT także podzespoły
wykonane w technologii montażu przelotowego (Through Hole Technology) oraz podzespoły
OSC (Odd Shaped Components). Równolegle ASM AS stale rozwija pipety specjalne i chwytaki.
Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie
zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-
tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.
Do głowic Pick&Place ASM AS oferuje chwytaki mechaniczne. Podzespoły, których powierzchnia
nie nadaje się do zasysania przez pipety, są odbierane i montowane przez chwytaki mechaniczne.
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacze pipet Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
382
Są dostępne dwa wykonania chwytaków, które można podzielić na dwie grupy ze względu na za-
sadę działania:
– chwytaki, chwytające podzespół za zewnętrzne krawędzie i
– chwytaki, chwytające podzespół za krawędź wewnętrzną.
Informacje o pipetach specjalnych i chwytakach można otrzymać w ASM AS. W sprawie wykona-
nia magazynków specjalnych i chwytaków proszę zwracać się także do ASM AS.
