Rozszerzenia stacji Instrukcj a eksploatacji SIPLACE seria X Stacja dokowania do wózka na podzespo ł y SIPLACE seria X Od wersji opr ogramowania SR.70x.xx Wydanie 01/2011 386 6 6 6.2.3 W ymiary gabarytowe st acji dokowan…
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Stacja dokowania do wózka na podzespoły SIPLACE seria X
385
6
Rys. 6.2 - 2 Stacja dokowania - wymiary w milimetrach, punkty przyłączeniowe
6.2.2 Dane techniczne
6
Wymiary gabarytowe
Długość x szerokość 950mmx930mm
Wysokość 794 mm przy wysokości transportera płytek druko-
wanych 830 mm
864 mm przy wysokości transportera płytek druko-
wanych 900 mm
894 mm przy wysokości transportera płytek druko-
wanych 930 mm
914 mm przy wysokości transportera płytek druko-
wanych 950 mm
Ciężar 120 kg
Parametry przyłącza sprężonego powietrza
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Przyłącze sprężonego powietrza Złącze wtykowe KS 2-M5-A
Zużycie sprężonego powietrza 50 Nl/min
a
Napięcie przyłączeniowe 88 - 264 V~
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
386
6
6
6.2.3 Wymiary gabarytowe stacji dokowania z zadokowanym wózkiem
na podzespoły
6

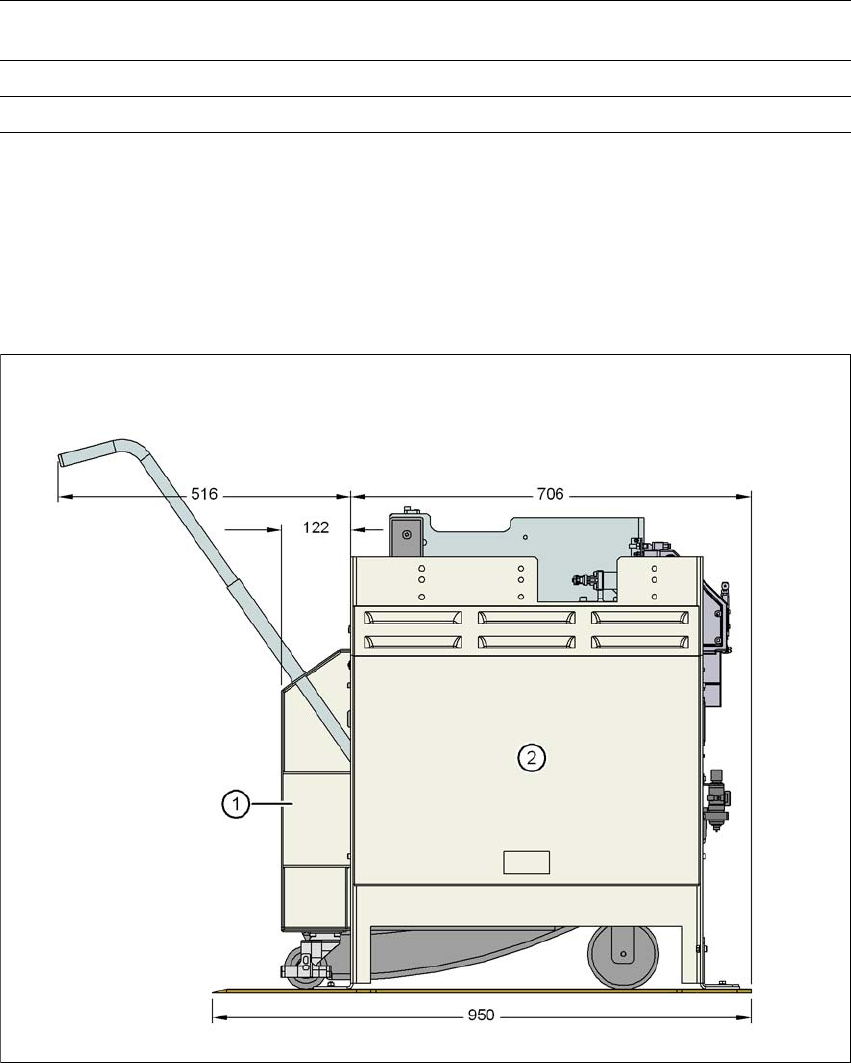

Rys. 6.2 - 3 Stacja dokowania z zadokowanym wózkiem na podzespoły - wymiary w milimetrach
(1) Wózek na podzespoły
(2) Stacja dokowania
Prąd znamionowy 3,5 A (230 V~)
7 A (115 V~)
Znamionowa moc pozorna 0,8 kW
Zabezpieczenie 2 x 8 A
a) W normalnych warunkach atmosferycznych przy 20°C i 1013 hPa
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Stacja dokowania do wózka na podzespoły SIPLACE seria X
387
6.2.4 Elementy obsługowe i wskaźnikowe
6
Rys. 6.2 - 4 Stacja dokowania - elementy obsługowe i wskaźnikowe
