Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Stacja dokowania do wózka na podzespoły SIPLACE seria X
391
WSKAZÓWKA: 6
Demontuj osłonę (poz. 9 na rys. 6.2 - 5
, strona 389) tylko w następujących przypadkach.
– Zespół wciągowy wózka na podzespoły jest przezbrajany na wysokość 830 mm.
– Zespół wciągowy wózka na podzespoły jest przezbrajany z 830 mm na inną wysokość.
→ Odkręć 4 śruby imbusowe M5x12 (poz. 7 na rys. 6.2 - 5
, strona 389). Przytrzymaj osłonę, aby
nie spadła.
→ Zdejmij osłonę.
OSTROŻNIE 6
Podnosząc i opuszczając zespół wciągowy wózka na podzespoły uważaj, aby nie uszkodzić
kabli.
→ Poluzuj oba połączenia śrubowe (poz. 3 na rys. 6.2 - 5
, strona 389).
→ Poluzuj oba połączenia śrubowe (poz. 2 na rys. 6.2 - 5
, strona 389).
→ Zdejmij obie nakrętki sześciokątne M8 i przekładki (poz. 4 na rys. 6.2 - 5
, strona 389).
→ Przytrzymaj zespół wciągowy wózka na podzespoły za boczną część (poz. 10 na rys. 6.2 - 5
,
strona 389
) i wyjmij obie śruby imbusowe M8x40 w tym miejscu.
→ Obróć zespół wciągowy wózka na podzespoły do góry tak, aby otwór w bocznej części pokrył
się z otworem podłużnym (poz. 5 na rys. 6.2 - 5
, strona 389).
→ Zamocuj boczną część w tym miejscu. W tym celu dokręć luźno nakrętki.
→ Przytrzymaj zespół wciągowy wózka na podzespoły przy FCU (poz. 12 na rys. 6.2 - 5
, strona
389
) i usuń połączenia śrubowe na poz. 2 na rys. 6.2 - 5, strona 389.
→ Obróć zespół wciągowy wózka na podzespoły do góry tak, aby otwór w bocznej części pokrył
się z otworem podłużnym 900 mm (poz. 1 na rys. 6.2 - 5
, strona 389).
→ Zamocuj boczną część w tym miejscu. W tym celu dokręć luźno nakrętki.
→ Obróć zespół wciągowy wózka na podzespoły od otworu podłużnego (poz. 5 na rys. 6.2 - 5
,
strona 389
do otworu 900 mm do góry i zamocuj go w tym miejscu.
→ Sprawdź, czy wszystkie połączenia śrubowe na poz. 2, 3 i 4 na wysokości wózka na podze-
społy 900 mm, są dobrze dokręcone.
→ Zamocuj prawa i lewą prowadnicę (poz. 8 na rys. 6.2 - 5
, strona 389) śrubą imbusową M8x18
(poz. 9 na rys. 6.2 - 5
, strona 389).
→ Zamocuj osłonę (poz. 11 na rys. 6.2 - 5
, strona 389) 4 śrubami imbusowymi M5x12 (poz. 7 na
rys. 6.2 - 5
, strona 389).
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
392
WSKAZÓWKA 6
Przy przezbrajaniu z wysokości 900 mm na 830 mm należy wykonać te same czynności w
odwrotnej kolejności (patrz rys. 6.2 - 6, strona 390).
6.2.5.4 Przezbrajanie zespołu wciągowego wózka na podzespoły na wysokość
900, 930 mm lub 950 mm
6

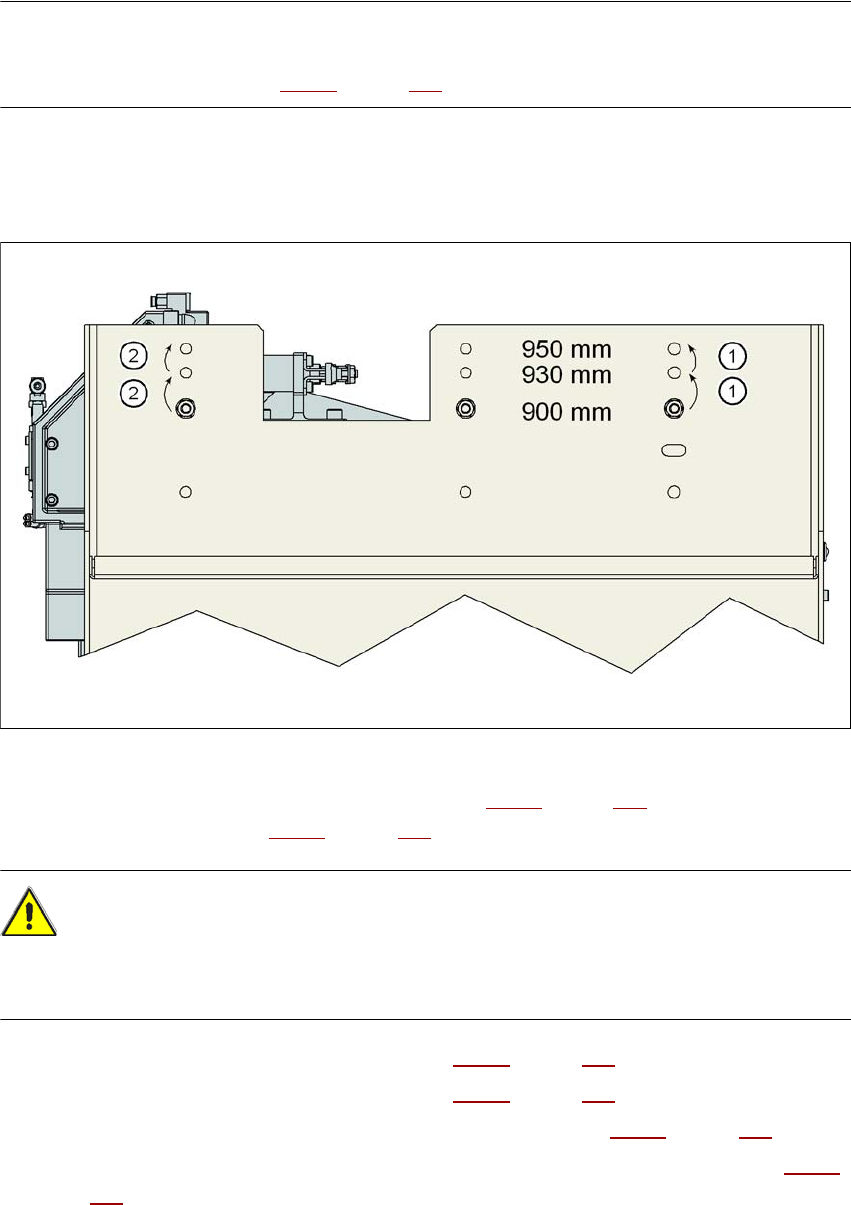

Rys. 6.2 - 7 Kolejność czynności przy przezbrajaniu z wysokości 830 mm na 900 mm
→ Odkręć obie śruby imbusowe M8x18 (poz. 9 na rys. 6.2 - 5, strona 389) i zdejmij lewą i prawą
prowadnicę (poz. 8 na rys. 6.2 - 5
, strona 389).
OSTROŻNIE 6
Podnosząc i opuszczając zespół wciągowy wózka na podzespoły uważaj, aby nie uszkodzić
kabli.
→ Poluzuj oba połączenia śrubowe (poz. 3 na rys. 6.2 - 5
, strona 389).
→ Poluzuj oba połączenia śrubowe (poz. 2 na rys. 6.2 - 5
, strona 389).
→ Zdejmij obie nakrętki sześciokątne M8 i przekładki (poz. 4 na rys. 6.2 - 5
, strona 389).
→ Przytrzymaj zespół wciągowy wózka na podzespoły za boczną część (poz. 10 na rys. 6.2 - 5
,
strona 389
) i wyjmij obie śruby imbusowe M8x40 w tym miejscu.
→ Obróć zespół wciągowy wózka na podzespoły do kolejnej wyższej pozycji.
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Stacja dokowania do wózka na podzespoły SIPLACE seria X
393
→ Zamocuj boczną część w tym miejscu. W tym celu dokręć luźno nakrętki.
→ Przytrzymaj zespół wciągowy wózka na podzespoły przy FCU (poz. 12 na rys. 6.2 - 5
, strona
389
) i usuń połączenia śrubowe na poz. 2 na rys. , 6.2 - 5strona 389.
→ Obróć zespół wciągowy wózka na podzespoły do kolejnej wyższej pozycji.
→ Zamocuj boczną część w tym miejscu.
→ Sprawdź, czy wszystkie połączenia śrubowe na poz. 2, 3 i 4 są dobrze zamocowane.
→ Zamocuj prawa i lewą prowadnicę (poz. 8 na rys. 6.2 - 5
, strona 389) śrubą imbusową M8x18
(poz. 9 na rys. 6.2 - 5
, strona 389).
WSKAZÓWKA 6
Aby opuścić zespół wciągowy wózka na podzespoły na mniejszą wysokość transportera, wyko-
naj te same czynności w odwrotnej kolejności (patrz rys. 6.2 - 6, strona 390).
