6.7 Kamera do podzespołów do głowicy MultiStar
6.7.1 Kamera do podzespołów stacjonarna P&P, typ 33, 55 x 45, cyfrowa
Nr kat. 00119782-xx Stacjonarna kamera do głowicy CPP
6

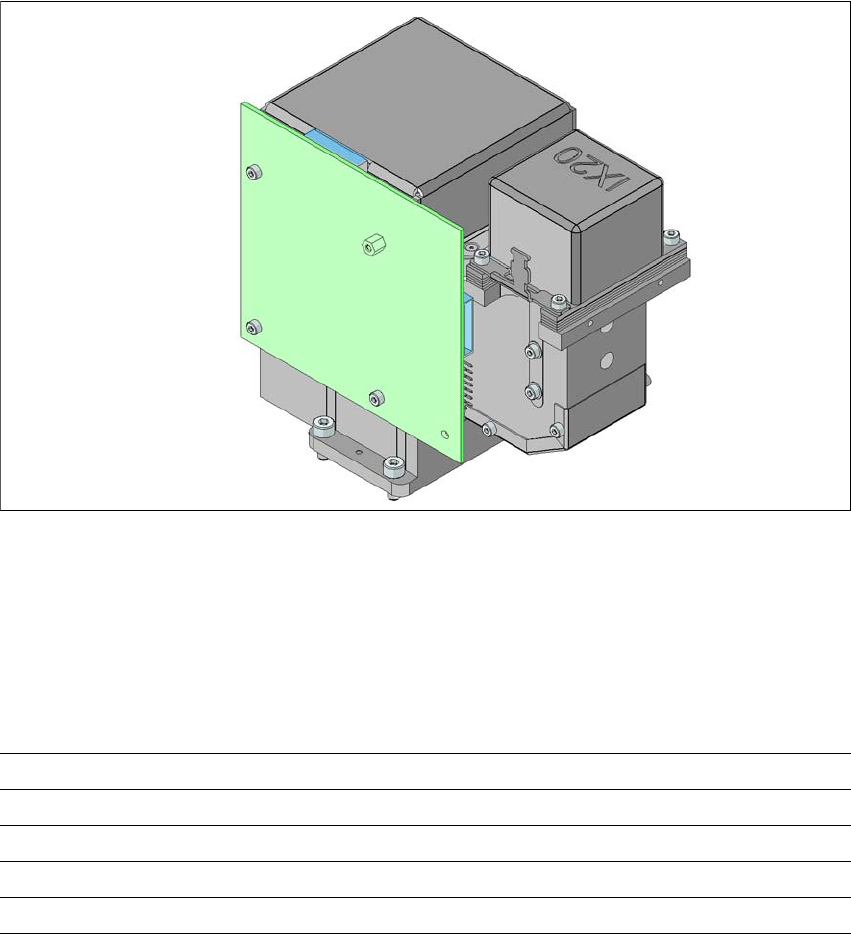

Rys. 6.7 - 1 Budowa stacjonarnej kamery cyfrowej do podzespołów P&P, typ 33, 55 x 45
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Kamera do podzespołów do głowicy MultiStar
407
6.7.1.1 Gama podzespołów
Przegląd podzespołów, ustalanych za pomocą kamery stacjonarnej, znajduje się w punkcie
3.5.2.3
, strona 131.
6.7.1.2 Dane techniczne
6
6
6.7.1.3 Położenie
Położenie stacjonarnej kamery do podzespołów i odpowiednie konfiguracje są przedstawione w
punkcie 3.8.2
, strona 162.
Wymiary podzespołu 0,5 x 0,5 mm² do 55 x 45 mm²
Gama podzespołów 0402, MELF, SO, PLCC, QFP, kondensatory elektrolityczne,
BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,35mm
Min. odstęp między kulkami 0,2 mm
Pole widzenia 65 x 50 mm²
Rodzaj oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Kamera do podzespołów do głowicy MultiStar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
408
6.7.2 Kamera do podzespołów C&P, typ 38, 16 x 16 cyfrowa
Nr kat. 00119783-xx 01005-kamera do głowicy CPP
6.7.2.1 Opis
Radzimy instalować tę kamerę do podzespołów zamiast kamery do podzespołów typ 30, do gło-
wicy CPP, jeżeli głowica CPP jest stosowana do masowej produkcji płytek drukowanych z podze-
społami 01005.
6.7.2.2 Budowa
6
Rys. 6.7 - 2 Kamera do podzespołów C&P, typ 38, 16 x 16 cyfrowa
(1) Optyka kamery do podzespołów i oświetlenie
(2) Wzmacniacz kamery
(3) Sterownik oświetlenia
6.7.2.3 Dane techniczne
6
Wymiary podzespołu 0,18 x 0,18 mm² do 16 x 16 mm²
Gama podzespołów 01005 do 16 x 16 mm²
Min. raster nóżek 0,25mm
Min. szerokość nóżek 0,1mm
Min. raster kulek 0,25mm
