6.8 Kamera do płytek drukowanych Multicolor, typ 24,
cyfrowa
6.8.1 Budowa
Nr kart. 00119774-xx Kamera do płytek drukowanych, seria X, Multicolor, typ 24
6

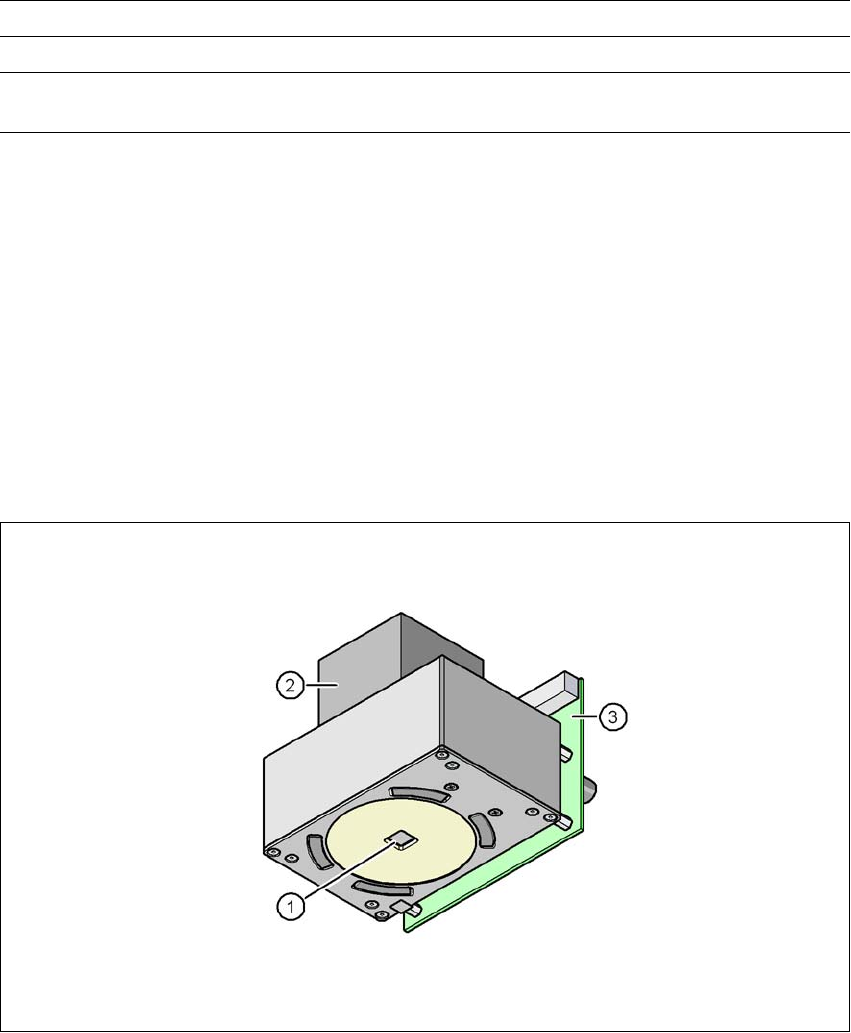

Rys. 6.8 - 1 Kamera do płytek drukowanych Multicolor, typ 24, cyfrowa
(1) Optyka kamery do podzespołów i oświetlenie
(2) Wzmacniacz kamery
(3) Sterownik oświetlenia
6
Min. odstęp między kulkami 0,14mm
Pole widzenia 20,5 x 20,5 mm²
Rodzaj oświetlenia Światło padające
(5 swobodnie programowalnych płaszczyzn)
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Kamera do płytek drukowanych Multicolor, typ 24, cyfrowa Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
410
6.8.2 Dane techniczne
6
6
6.8.3 Rodzaje oświetlenia
Na kamerze do płytek drukowanych Multicolor można wybrać jeden z następujących rodzajów
oświetlenia:
–Białe oświetlenie
Ten rodzaj oświetlenia jest stosowany do standardowych płytek d z ocynowanymi znaczni-
kami.
–Skośne oświetlenie niebieskie
Dzięki niemu można w większości przypadków uzyskać znaczna poprawę kontrastu nieocy-
nowanych znaczników na jasnym materiale podłoża, np. ceramicznego lub CEM. Także
znaczniki pokryte lakierem zatrzymującym lutowanie można łatwiej poznać na jasnym podło-
żu.
–Oświetlenie podczerwone
Zastosowanie tego rodzaju oświetlenia jest wskazane zwłaszcza do znaczników, pokrytych
lakierem zatrzymującym lutowanie lub do znaczników na materiałach elastycznych. W przy-
padku znaczników srebrnych/platynowych na podłożu ceramicznym można uzyskać popra-
wę rozpoznawania, co należy wcześniej sprawdzić, wykonując próbne centrowanie/
uzbrajanie.
6.8.4 Kryteria dla znaczników i punktów śladowych
Kryteria dla znaczników i punktów śladowych są opisane w punktach 3.8.6 i 3.8.7, na s 168.
Pole widzenia 5,7 x 5,7 mm²
Odległość płaszczyzny
ogniskowania
28mm
Rodzaj oświetlenia Światło padające (5 swobodnie programowalnych płaszczyzn)
Wielkość znacznika 0,3 mm do 2,5 mm długości krawędzi przy tolerancji transportu
płytek drukowanych ± 1,0 mm
do 3,0 mm długości krawędzi przy tolerancji transportu płytek
drukowanych < 1,0 mm
Wielkość znacznika wadliwej
płytki
0,3 mm do 3,0 mm długości krawędzi
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Czujnik współpłaszczyznowości 3D
411
6.9 Czujnik współpłaszczyznowości 3D
Nr kat. 00119919-xx Czujnik współpłaszczyznowości 3D
6.9.1 Zasady bezpieczeństwa
Czujnik współpracuje z laserem półprzewodnikowym o długości fal 660 nm (widzialne/czerwone).
Maksymalna optyczna moc wyjściowa wynosi 60 mW.
Czujnik jest sklasyfikowany jako laser klasy 3B.
– Podczas eksploatacji czujnika należy koniecznie przestrzegać odnośnych przepisów wg VDE
0837 dotyczących "bezpieczeństwa promieniowania urządzeń laserowych" oraz obowiązują-
cych w Niemczech przepisów bezpieczeństwa pracy "w zakresie promieniowania lasero-
wego" (BGV B2).
– Ponadto należy przestrzegać przepisów bezpieczeństwa pracy obowiązujących w kraju użyt-
kownika!
Na obudowie czujnika, z przodu i z tyłu, umieszczone są następujące tabliczki informacyjne :
6
Rys. 6.9 - 1 Oznakowanie klasy lasera 3B dla czujnika
Dostępne promieniowanie lasera jest niebezpieczne dla oczu a w szczególnych przypadkach tak-
że dla skóry.
OSTRZEŻENIE 6
– Czujnik współpłaszczyznowości 3D jest zintegrowany z obwodem ZATRZYMANIA AWARYJ-
NEGO.
– Nie wolno wyłączać obwodu ZATRZYMANIA AWARYJNEGO.
– Czujnik współpłaszczyznowości 3D może być eksploatowany tylko automacie do uzbrajania.
– Obudowa czujnika optycznego może być otwierana tylko przez autoryzowany personel.
– Do naprawy i serwisu czujniki należy zawsze w do ASM Assembly Systems GmbH & Co. KG.
PROMIENIOWANIE LASEROWE
NIE NARAŻAĆ SIĘ NA EKSPOZYCJĘ NA
PROMIENIOWANIE LASERA
LASER KLASY 3B
DIN EN 60825-1
