Rozszerzenia stacji Instrukcj a eksploatacji SIPLACE seria X Czujnik wspó ł p ł aszczyznowo ś ci 3D Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 412 6.9.2 Automat oznakowa ć t abliczk ą ostrzegawcz ą W216 OSTRZE Ż …
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Czujnik współpłaszczyznowości 3D
411
6.9 Czujnik współpłaszczyznowości 3D
Nr kat. 00119919-xx Czujnik współpłaszczyznowości 3D
6.9.1 Zasady bezpieczeństwa
Czujnik współpracuje z laserem półprzewodnikowym o długości fal 660 nm (widzialne/czerwone).
Maksymalna optyczna moc wyjściowa wynosi 60 mW.
Czujnik jest sklasyfikowany jako laser klasy 3B.
– Podczas eksploatacji czujnika należy koniecznie przestrzegać odnośnych przepisów wg VDE
0837 dotyczących "bezpieczeństwa promieniowania urządzeń laserowych" oraz obowiązują-
cych w Niemczech przepisów bezpieczeństwa pracy "w zakresie promieniowania lasero-
wego" (BGV B2).
– Ponadto należy przestrzegać przepisów bezpieczeństwa pracy obowiązujących w kraju użyt-
kownika!
Na obudowie czujnika, z przodu i z tyłu, umieszczone są następujące tabliczki informacyjne :
6
Rys. 6.9 - 1 Oznakowanie klasy lasera 3B dla czujnika
Dostępne promieniowanie lasera jest niebezpieczne dla oczu a w szczególnych przypadkach tak-
że dla skóry.
OSTRZEŻENIE 6
– Czujnik współpłaszczyznowości 3D jest zintegrowany z obwodem ZATRZYMANIA AWARYJ-
NEGO.
– Nie wolno wyłączać obwodu ZATRZYMANIA AWARYJNEGO.
– Czujnik współpłaszczyznowości 3D może być eksploatowany tylko automacie do uzbrajania.
– Obudowa czujnika optycznego może być otwierana tylko przez autoryzowany personel.
– Do naprawy i serwisu czujniki należy zawsze w do ASM Assembly Systems GmbH & Co. KG.
PROMIENIOWANIE LASEROWE
NIE NARAŻAĆ SIĘ NA EKSPOZYCJĘ NA
PROMIENIOWANIE LASERA
LASER KLASY 3B
DIN EN 60825-1
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Czujnik współpłaszczyznowości 3D Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
412
6.9.2 Automat oznakować tabliczką ostrzegawczą W216
OSTRZEŻENIE 6
– Po zamontowaniu czujnika współpłaszczyznowości 3D automat musi zostać sklasyfikowany
jako u laserowe klasy 2.
– W tym celu automat należy oznakować znakiem ostrzegawczym W216 "klasa lasera 2", nr
kat. 03010316-xx.
– Tabliczkę ostrzegawczą W216 przykleić obok wyłącznika głównego na osłonie (patrz poz.
W216 na rys. 6.9 - 2).
6

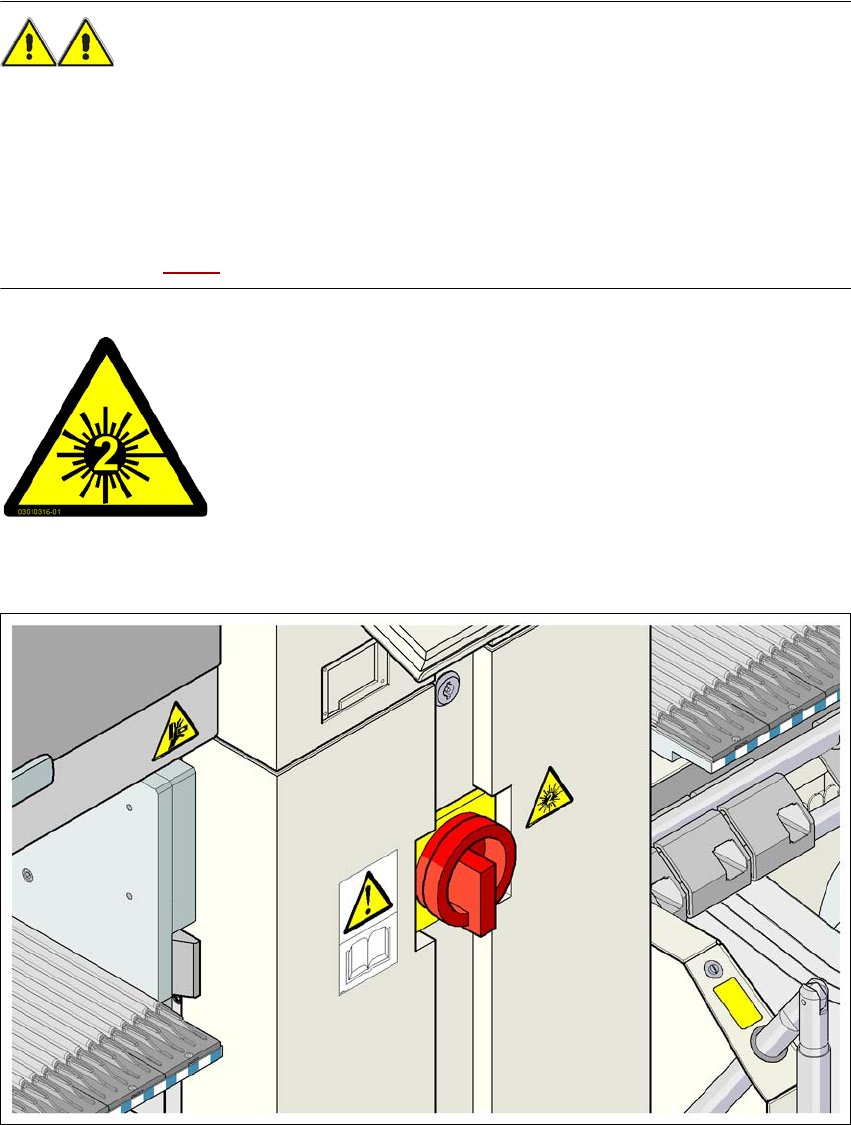

Tabliczka ostrzegawcza W216 "klasa lasera 2" na osłonie obok wyłącznika głównego,
nr kat. 03010316-01 (liczba sztuk w automacie: 1)
6
Rys. 6.9 - 2 Tabliczka ostrzegawcza W216 obok wyłącznika głównego
6
6
6
6
PROMIENIOWANIE LASEROWE!
Nie patrz bezpośrednio na wiązkę lasera
Laser klasy 2
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Czujnik współpłaszczyznowości 3D
413
6.9.3 Opis
Czujnik współpłaszczyznowości 3D nie wykorzystuje punktowego źródła światła laserowego lecz
linię światła laserowego. Proces pomiaru oparty jest na zasadzie triangulacji. Umożliwia to gene-
rowanie i analizowanie profilu wysokości dwuwymiarowego układu złączy podzespołów, np. BGA,
QFP itd. Analiza dostarcza informacji o współpłaszczyznowości (płaszczyzna osadzania) i współ-
liniowości (prosta osadzania) nóżek lub kulek podzespołów. Czujnik współpłaszczyznowości 3D
można instalować na automatach do uzbrajania SIPLACE X2, X3 i X4.
6

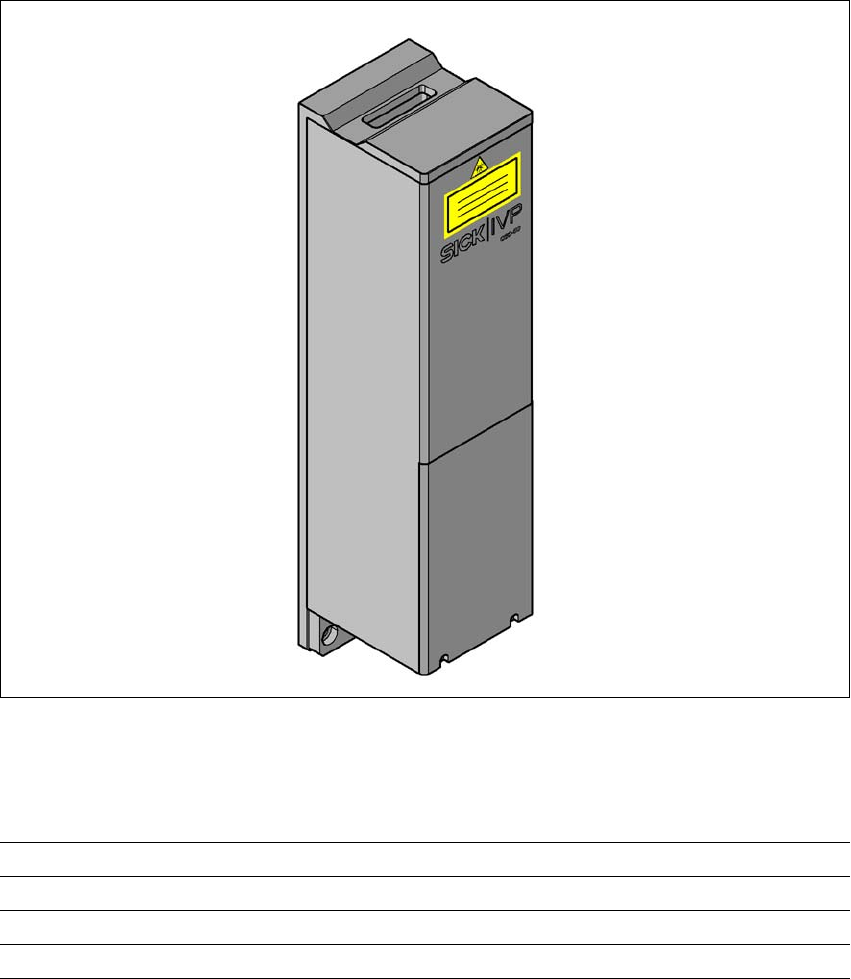

Rys. 6.9 - 3 Czujnik współpłaszczyznowości 3D
6.9.4 Dane techniczne
6
Podzespoły QFP, SO, BGA, Gullwing, wtyk
Dokładność
a
± 15 μm (3), ± 20 μm (4)
Maksymalna wielkość podzespołów 50 x 50 mm²
Maksymalna szerokość podzespołu17mm
