Instrukcja eksploatacji S IPLACE seria X Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.70x.xx Zasady bezpiecze ń stwa Wydanie 01/2011 42 stali lub ż elaza) podobnej wielko ś ci jak prowadnica magnetyczna mo ż…

Instrukcja eksploatacji SIPLACE seria X

Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji

Wydanie 01/2011 Zasady bezpieczeństwa

Rys. 2.1 - 1 Położenie magnesów stałych do napędów liniowych

(1) Magnesy stałe do silników liniowych X

(2) Magnesy stałe do silników liniowych Y

Przestrzegaj poniższych wskazówek podczas prac przy magnesach stałych.

→ Osoby posiadające aktywne implanty (np. rozruszniki serca) lub inne protezy ferromagne-

tyczne nie wolno pracować przy tych urządzeniach ani zbliżać się do nich. Zachowaj bez-

pieczną odległość od silnika liniowego!

→ Ze względu na duże siły przyciągania magnetycznego w bezpośredniej bliskości prowadnicy

magnetycznej oraz ruchomej części pierwotnej konieczne jest przestrzeganie szczególnych

środków ostrożności. Nie wolno zbliżać ciężkich przedmiotów ze stali lub żelaza ręcznie do

prowadnicy magnetycznej. Ponieważ magnetyczne siły przyciągania są niewidoczne, ich

działanie w pobliżu prowadnicy magnetycznego jest przeważnie niedoceniane. Siła przycią-

gania magnetycznego może zadziałać nagle. W pobliżu obiektów ferromagnetycznych (ze

Instrukcja eksploatacji SIPLACE seria X

Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx

Zasady bezpieczeństwa Wydanie 01/2011

stali lub żelaza) podobnej wielkości jak prowadnica magnetyczna może ona wzrastać do

wielu tysięcy niutonów.

→ W trakcie obsługi prowadnicy magnetycznej należy zawsze nosić odpowiednią odzież robo-

czą i ochronną (np. rękawice, obuwie, itd.).

→ Prace montażowe i inne zadania przy wymianie prowadnicy magnetycznej mogą być wyko-

nywane tylko przez odpowiednio przeszkolonych serwisantów firmy ASM AS.

→ Na wszelki wypadek należy mieć zawsze w pogotowiu co najmniej dwa kliny (ok. 10° do 15°)

z masywnego, niemagnetycznego materiału (np. aluminium) oraz niemagnetyczny młotek

(ok. 2 do 3 kg). Narzędzia te mogą być potrzebne w sytuacji awaryjnej, aby oddzielić od pro-

wadnicy magnetycznej przywarte do niej magnetycznie części i w razie potrzeby uwolnić za-

ciśnięte kończyny (palce, dłonie, stopy). Nie wolno układać zespołu cewkowego silnika z

rdzeniem stalowym bezpośrednio na prowadnicy magnetycznej.

→ Silne pola magnetyczne mogą spowodować uszkodzenie lub zniszczenie elektronicznych

urządzeń i przyrządów pomiarowych. Nie kład

ź urządzeń, zawierających składniki magne-

tyczne, w pobliżu komputerów, monitorów lub magnetycznych nośników danych (np. twar-

dych dysków, kart kredytowych taśm audio lub wideo itd.)

→ Zawsze zachowuj między prowadnicami magnetycznymi lub między prowadnicą magnetycz-

ną i inną powierzchnią magnetyczną odstęp co najmniej 45 cm.

Instrukcja eksploatacji SIPLACE seria X

Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji

Wydanie 01/2011 Tabliczki ostrzegawcze

2.2 Tabliczki ostrzegawcze

2.2.1 Tabliczki ostrzegawcze automatu

Tabliczki ostrzegawcze są wykonane z folii z miękkiego PCW, są odporne na ścieranie, na dzia-

łanie światła oraz wody i czynników atmosferycznych. Forma tabliczek ostrzegawczych spełnia

wymagania normy ISO 3864-2 i ANSI Z535.4.

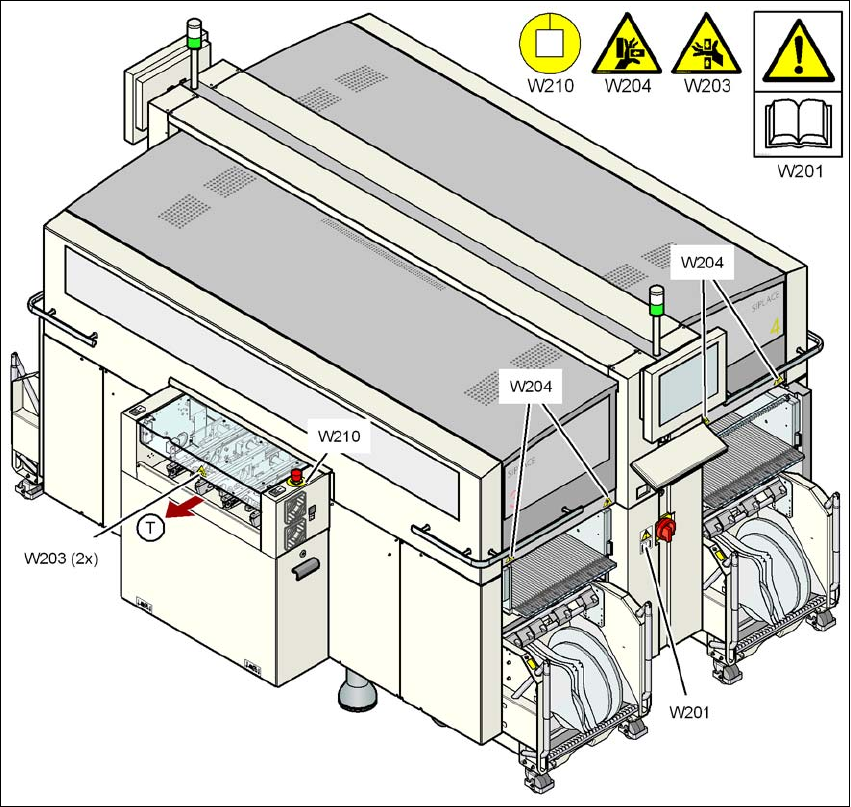

Rys. 2.2 - 1 Tabliczki ostrzegawcze W201, W203, W204 i W210 na automacie - część 1

Poz. W201, nr kat. 03009338-01

Poz. W203, nr kat. 03009342-01

Poz. W204, nr kat. 03009343-01

Poz. W210, nr kat. 03009350-01

(T) Kierunek transporterze płytek drukowanych
