Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Tabliczki ostrzegawcze
47
2.2.2 Tabliczki ostrzegawcze na portalach

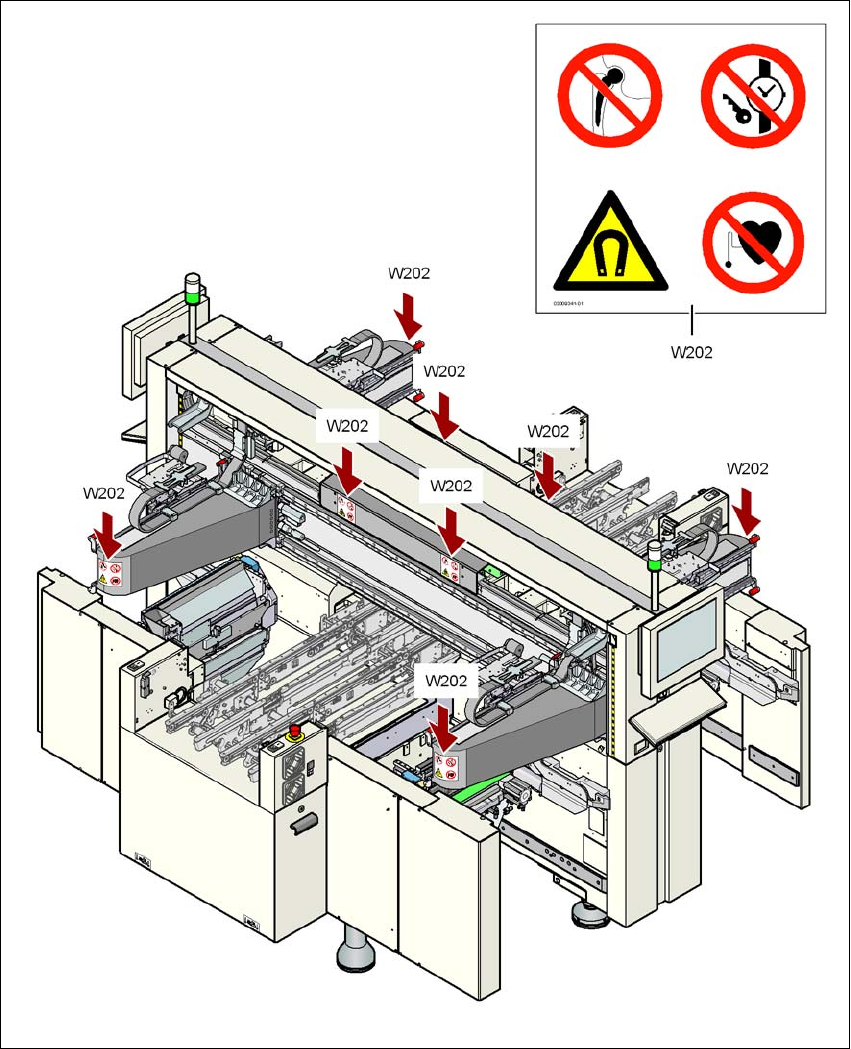

Rys. 2.2 - 3 Tabliczka ostrzegawcza W202 na portalach
2
Poz. W202, nr kat. 03009341-01
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Tabliczki ostrzegawcze Wydanie 01/2011
48
2
Poz. W202 na rys. 2.2 - 3, strona 47, nr kat. 03009341-01
(liczba na jeden automat X2: 6, automat X3: 7, automat X4: 8)
OSTRZEŻENIE 2
Silne pola magnesów stałych wewnątrz automatu!
ZAGROŻENIE 2
Zagrożenie życia dla osób z aktywnymi implantami (np. rozrusznikiem serca, pompkami insuliny,
defibrylatorami).
2
OSTRZEŻENIE
Osobom posiadającym pasywne implanty metalowe (np. płytki, śruby itd.) grozi zmiażdżenie.
Przy otwartych kołpakach ochronnych nie dotykać maszyny ani nie nachylać się nad nią.
Nie wolno umieszczać metalowych przedmiotów w strefie zagrożenia.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Tabliczki ostrzegawcze
49
2.2.3 Tabliczki ostrzegawcze na przecinaczu pasów i ześlizgu do odpadów pasów
2
Poz. W205 na rys. 2.2 - 4, strona 49 i 2.2 - 5, strona 50, nr kat. 03009344-01 (liczba na jednym
automacie: 8)
2.2.3.1 Tabliczka ostrzegawcza W205 na wierzchu
2

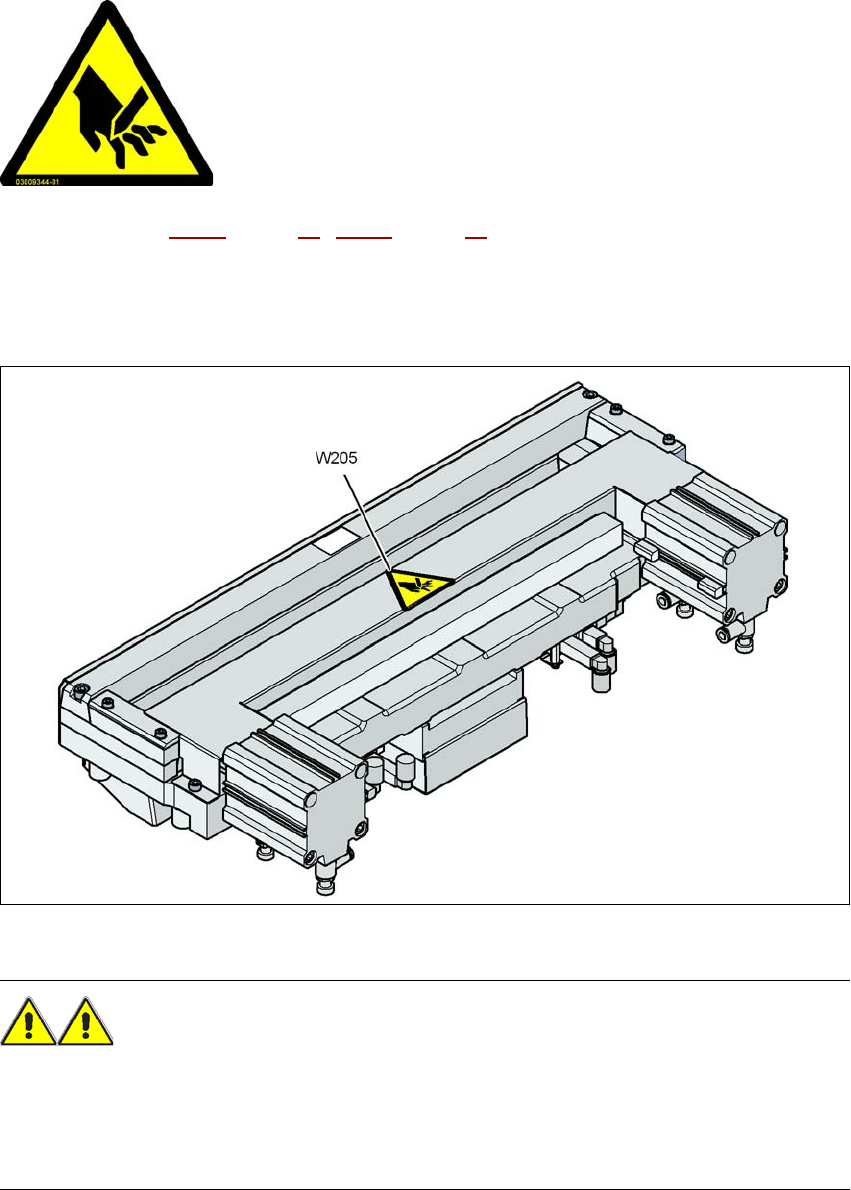

Rys. 2.2 - 4 Tabliczka ostrzegawcza W205 na wierzchu urządzenia do obcinania pasów
OSTRZEŻENIE 2
W celu wykonania prac na urządzeniu do obcinania pasów odłącz automat od zasilania elektrycz-
nego i pneumatycznego.
Poczekaj, aż ciśnienie robocze spadnie do 0 MPa.
Noś mocne rękawice ochronne podczas prac na urządzeniu do obcinania pasów. 2
2
2
2
2
2
2
2
2
NIEBEZPIECZEŃSTWO UCIĘCIA!
Niebezpieczeństwo ucięcia występuje także, gdy
maszyna jest wyłączona.
