Instrukcja eksploatacji S IPLACE seria X Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.70x.xx Zasady bezpiecze ń stwa podczas tran sportowania automatu Wydanie 01/2011 62 2.4 Zasady bezpiecze ń stwa podczas t…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Klasyfikacja lasera
61
2.3.3 Laser klasy 2
Następujące zespoły są sklasyfikowane jako lasery klasy 2:
– Laserowa zapora świetlna, zakres uzbrajania 1 na transporterze płytek drukowanych
– Laserowa zapora świetlna, zakres uzbrajania 2 na transporterze płytek drukowanych
– Czytnik kodów kreskowych płytek drukowanych
– Czujnik podzespołów na głowicy SpeedStar
– Czujnik podzespołów na głowicy MultiStar
2
2.3.4 Laser klasy 3B
Czujnik współpłaszczyznowości 3D jest laserem klasy 3B.
2
WSKAZÓWKA: 2
Cała maszyna jest sklasyfikowana jako urządzenie laserowe klasy 2, jeżeli jest zainstalowany
opcjonalny czujnik współpłaszczyznowości 3D.
2
Promieniowanie laserowe
Nie patrz bezpośrednio na wiązkę lasera!
2
Promieniowanie laserowe
Unikać ekspozycji na promieniowanie!
2
Promieniowanie laserowe
Nie patrz bezpośrednio na wiązkę lasera!
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Zasady bezpieczeństwa podczas transportowania automatu Wydanie 01/2011
62
2.4 Zasady bezpieczeństwa podczas transportowania
automatu
2

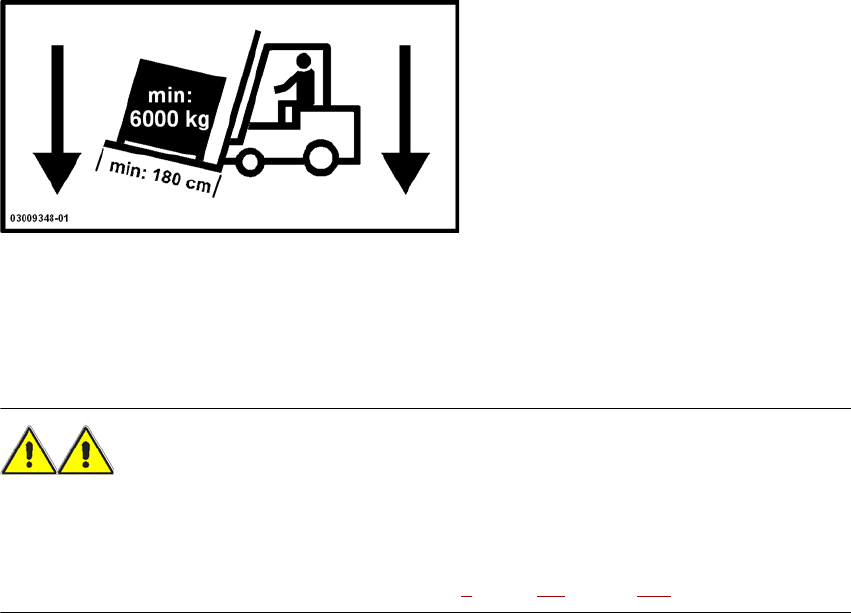

Do transportowania automatu należy użyć wózka widłowego o następującej specyfikacji:
Długość wideł min. 1800 mm
Udźwig min. 6000 kg
Szerokość wideł w świetle min. 350 mm 2
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO WYWRÓCENIA 2
Jeżeli wózek widłowy nie będzie zgodny z wymaganą specyfikacją, grozi to wywróceniem wózka
widłowego razem z automatem.
Transportowanie automatu jest opisane w rozdziale 4, punkt 4.1, strona 209.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Zasady bezpieczeństwa podczas eksploatacji automatu
63
2.5 Zasady bezpieczeństwa podczas eksploatacji auto-
matu
2.5.1 Wskazówki bezpieczeństwa dotyczące zamykania kołpaków ochronnych
Aby wyeliminować ryzyko doznania obrażeń przy zamykaniu kołpaków ochronnych do maszyny,
użytkownik jest zobowiązany do dopilnowania, aby personel obsługiwał kołpaki ochronne zgodnie
z poniższą instrukcją.
OSTROŻNIE
GROZI ZMIAŻDŻENIEM RĄK
PRZY NIEPRAWIDŁOWYM ZAMYKANIU KOŁPAKÓW OCHRONNYCH 2
2

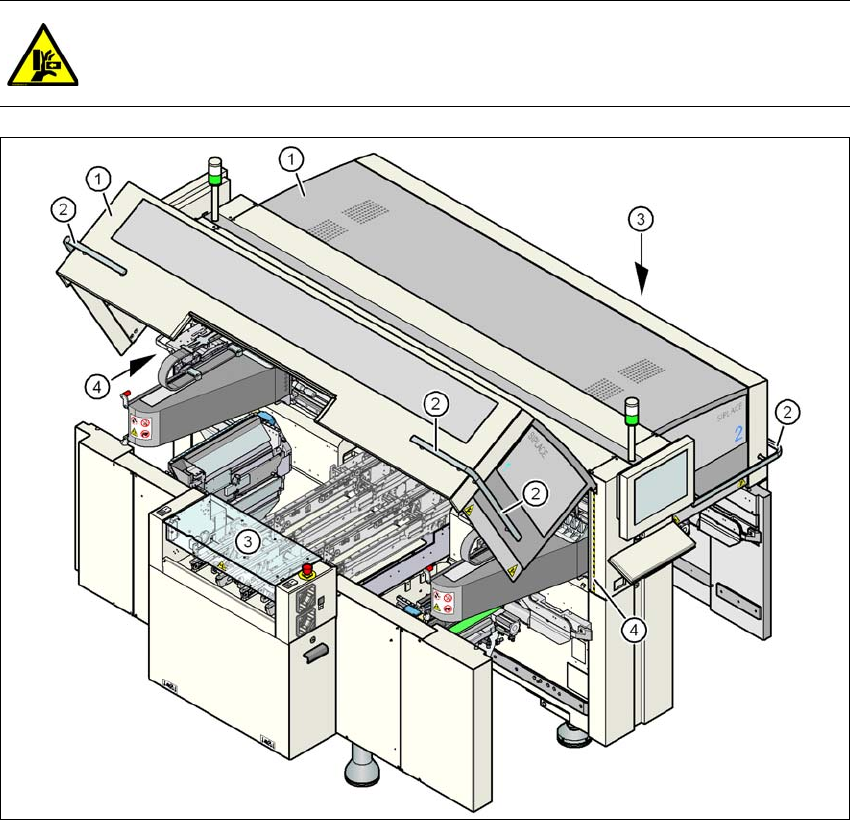

Rys. 2.5 - 1 Wskazówki bezpieczeństwa dotyczące zamykania kołpaków ochronnych
(1) Kołpaki ochronne
(2) Uchwyty drążkowe
(3) Klapy ochronne nad transporterem płytek drukowanych
(4) Paski ostrzegawcze
